Под заказ Артикул: 1000

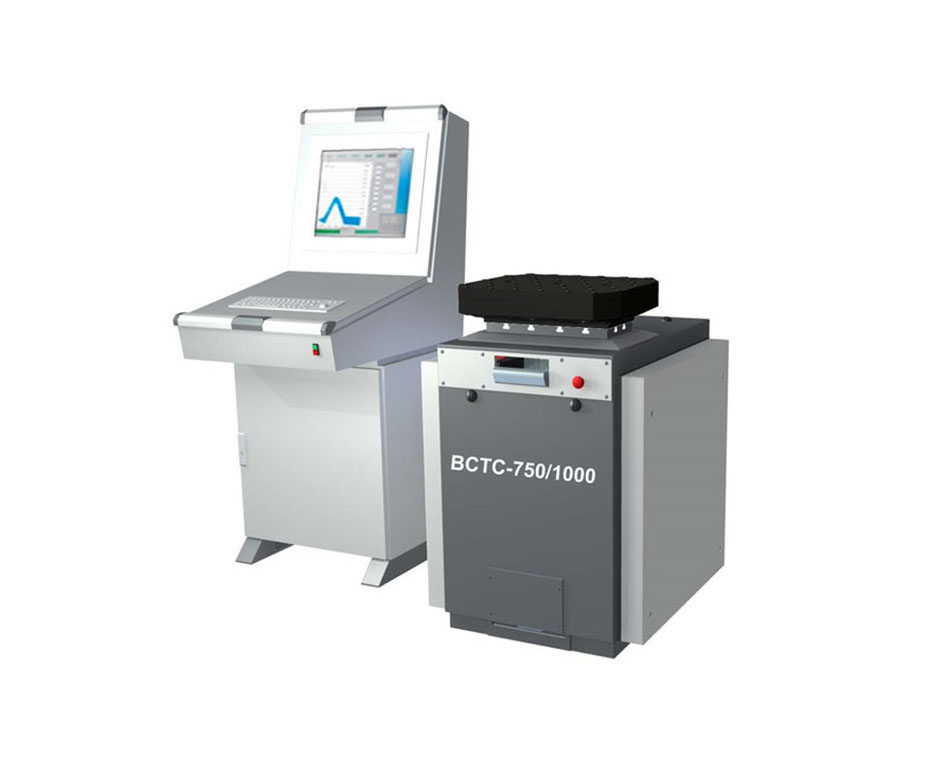

Ударный стенд ВСТС-750/1000
Ударное ускорение
1000 g
Длительность ударного импульса
до 30 мс
Грузоподъёмность (масса испытуемого образца)
450 кг
- Масса нагрузки
- Ускорение
- Частота ударов
- Схема защиты
Стоимость Цена по запросу
Российское производство
Гарантия производителя
Доставка по РФ и ЕАЭС
Ударный стенд ВСТС-750/1000 — это установка для испытаний продукции на прочность и устойчивость при воздействии механических ударов одиночного и многократного действия в лабораторных и производственных условиях.
Регулировка параметров частоты, высоты падения, силы натяжения пружины и количества ударов осуществляется на контроллере ZET 017-U.
Цена зависит от комплектации
Области применения
ударных стендов ВСТС-750/1000
Технические характеристики
| Ударное ускорение | 1000 g |
|---|---|
| Длительность ударного импульса | до 30 мс |
| Грузоподъёмность (масса испытуемого образца) | 450 кг |
| Частота повторения ударов плавно регулируется до | 180 ударов/мин |
| Шаг изменения частоты | 0,01 Гц |
| Выбор количества ударов | 1…1 000 000 |
| Рабочее напряжение (3 фазы) | 380 В |
| Рабочая частота | 50 Гц |
| Общая потребляемая мощность, не более | 5 кВт |
| Габариты станка Д×Ш×В | 900×650×850 |
| Масса станка | 800 кг |
Установка ВСТС-750/1000 состоит из ударного стенда и пульта управления и измерения.
Ударный стенд воспроизводит удары в соответствии с заданным профилем испытаний — рабочий стол поднимается и свободным падением и (или) силой натяжения пружины падает на подвижный упор.
Регулировка параметров осуществляется с помощью контроллера ZET 017-U (анализатор спектра со встроенным генератором).
Встроенная схема защиты контролирует ход испытаний и отключает установку в случае возникновения неисправностей.
Дополнительная комплектация может включать программно-аппаратный комплекс «Регистратор ударов».
Состав виброиспытательной системы
на базе ударного стенда ВСТС-750/1000
Базовая комплектация
| Наименование | Назначение | Количество | Стоимость |
|---|---|---|---|
| Ударный стенд ВСТС 750/1000 | имитация ударных воздействий | 1 шт. | по запросу |
| Анализатор спектра ZET 017-U4 | контроллер для регистрации параметров ударных воздействий с датчиков | 1 шт. | от 390 000 руб. |
| Усилитель заряда ZET 440 | для подключения датчиков к контроллеру | 4 шт. | от 157 920 руб. |
| Вибропреобразователи ВС 111 | контроль параметров ударных воздействий | 4 шт. | от 61 440 руб. |
| Аксессуары: магнитный крепёж АМ 50 восковая мастика AW01 комплект крепёжных приспособлений | для крепления акселерометров крепление акселерометров на немагнитные поверхности для установки датчиков на вибростенд | 4 шт. 4 шт. 1 шт. | 7 440 руб. 3 432 руб. 46 800 руб. |
| УСЛУГИ | — | ||
| Обучение | обучение персонала заказчика | 10 % от стоимости системы | |
| Пуско-наладочные работы | проведение пуско-наладочных работ по месту эксплуатации | 15 — 20 % от стоимости системы | |
| Проведение аттестации | аттестация оборудования проводится с привлечением ФГБУ «ГНМЦ» Минобороны России | 75 048 руб. | |
Форма заказа
Запросить стоимость виброиспытательной системы
Стоимость зависит от модификаци вибростенда
