VSTS 450 1000 isp 2
Под заказ Артикул: 1000

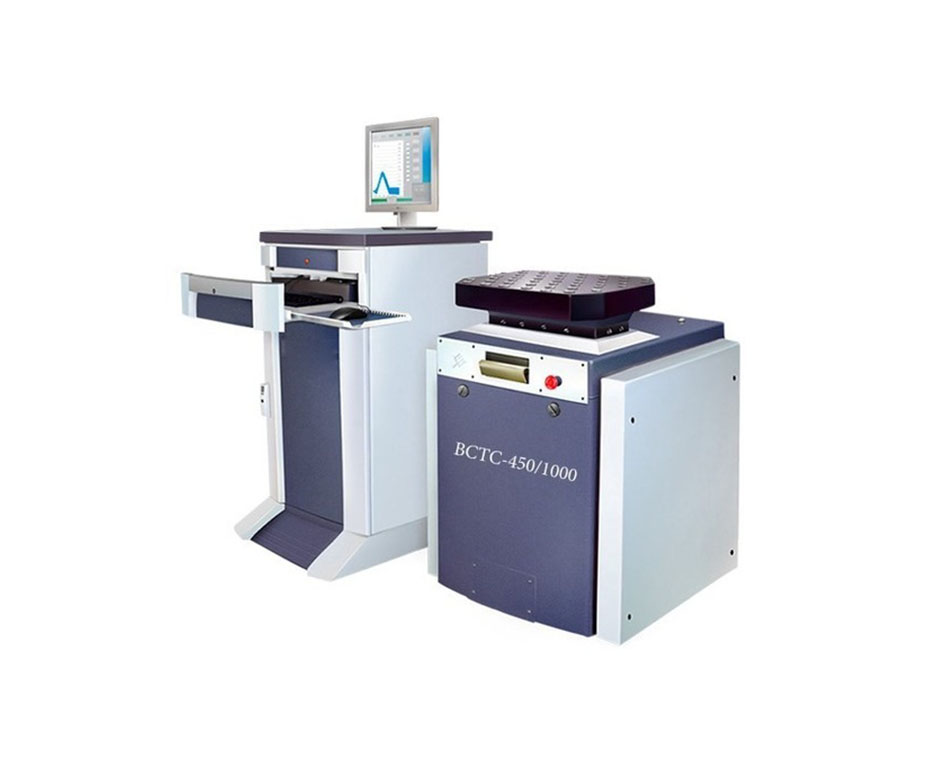

Ударный стенд ВСТС-450/1000

Ударное ускорение 1000 g
Длительность ударного импульса до 30 мс
Грузоподъёмность (масса испытуемого образца) 450 кг
  • Масса нагрузки
  • Ускорение
  • Частота ударов
  • Схема защиты
Стоимость Цена по запросу
Российское производство Гарантия производителя Доставка по РФ и ЕАЭС

Ударный стенд ВСТС 450/1000 — это установка для испытаний продукции на прочность и устойчивость при воздействии механических ударов одиночного и многократного действия в лабораторных и производственных условиях.

Регулировка параметров частоты, высоты падения, силы натяжения пружины и количества ударов осуществляется на контроллере ZET 017-U.

Цена зависит от комплектации

Области применения

ударных стендов ВСТС-450/1000

Технические характеристики

Ударное ускорение 1000 g
Длительность ударного импульса до 30 мс
Грузоподъёмность (масса испытуемого образца) 450 кг
Частота повторения ударов плавно регулируется до 180 ударов/мин
Шаг изменения частоты 0,01 Гц
Выбор количества ударов 1…1 000 000
Рабочее напряжение (3 фазы) 380 В
Рабочая частота 50 Гц
Общая потребляемая мощность, не более 5 кВт
Габариты станка Д×Ш×В 900×650×850
Масса станка 800 кг

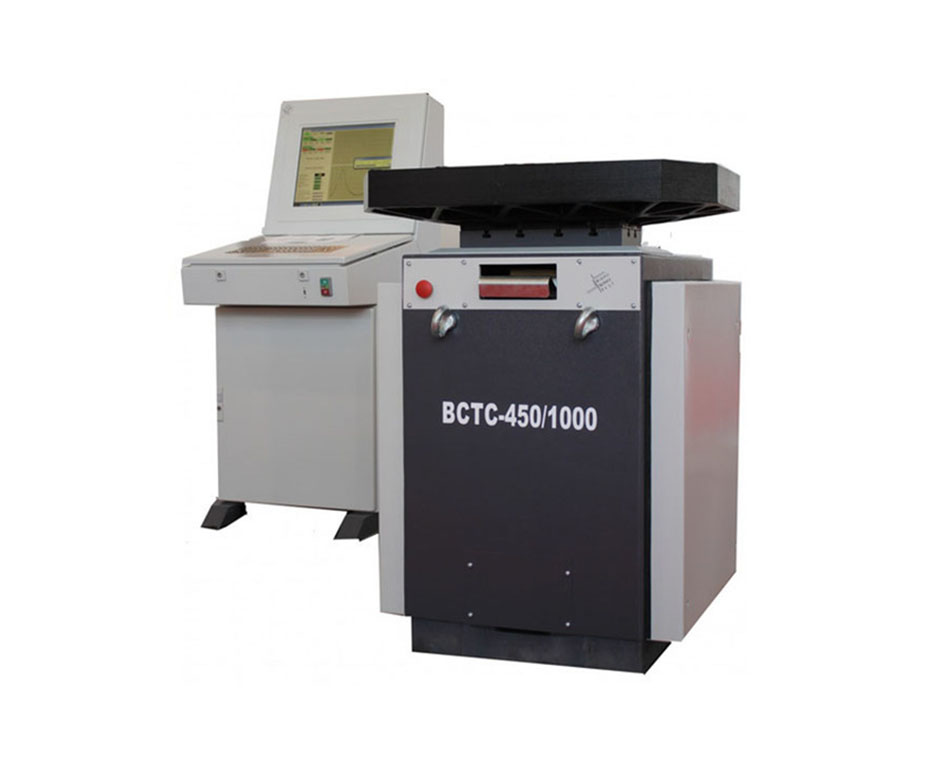

Установка ВСТС 450/1000 состоит из ударного стенда и пульта управления и измерения.

Ударный стенд воспроизводит удары в соответствии с заданным профилем испытаний — рабочий стол поднимается и свободным падением и (или) силой натяжения пружины падает на подвижный упор.

Регулировка параметров осуществляется с помощью контроллера ZET 017-U (анализатор спектра со встроенным генератором).

Встроенная схема защиты контролирует ход испытаний и отключает установку в случае возникновения неисправностей.

Дополнительная комплектация может включать программно-аппаратный комплекс «Регистратор ударов».

Преимущества

ударных стендов ВСТС-450/1000

Масса нагрузки

масса испытуемого образца до 450 кг

Ускорение

максимальное ударное ускорение до 1000 g

Частота ударов

до 180 точных
ударов в минуту

Схема защиты

отключение при
появлении неисправности

Состав виброиспытательной системы

на базе ударного стенда ВСТС-450/1000

Базовая комплектация

Наименование Назначение Количество Стоимость
Ударный стенд ВСТС 450/1000 имитация ударных воздействий 1 шт. от 12 869 021 руб.
Анализатор спектра ZET 017-U4 контроллер для регистрации параметров ударных воздействий с датчиков 1 шт. от 390 000 руб.
Усилитель заряда ZET 440 для подключения датчиков к контроллеру 4 шт. от 157 920 руб.
Вибропреобразователи ВС 111 контроль параметров ударных воздействий 4 шт. от 61 440 руб.
Аксессуары: магнитный крепёж АМ 50 восковая мастика AW01 комплект крепёжных приспособлений комплект для изоляции датчиков для крепления акселерометров крепление акселерометров на немагнитные поверхности для установки датчиков на вибростенд для развязки электропроводящих поверхностей 4 шт. 4 шт. 1 шт. 1 шт. 7 440 руб. 3 432 руб. 46 800 руб. 2 520 руб.
УСЛУГИ —
Обучение обучение персонала заказчика 10 % от стоимости системы
Пуско-наладочные работы проведение пуско-наладочных работ по месту эксплуатации 15 — 20 % от стоимости системы
Проведение аттестации аттестация оборудования проводится с привлечением ФГБУ «ГНМЦ» Минобороны России 75 048 руб.

Форма заказа

Запросить стоимость виброиспытательной системы

Стоимость от 13 539 273 руб.
