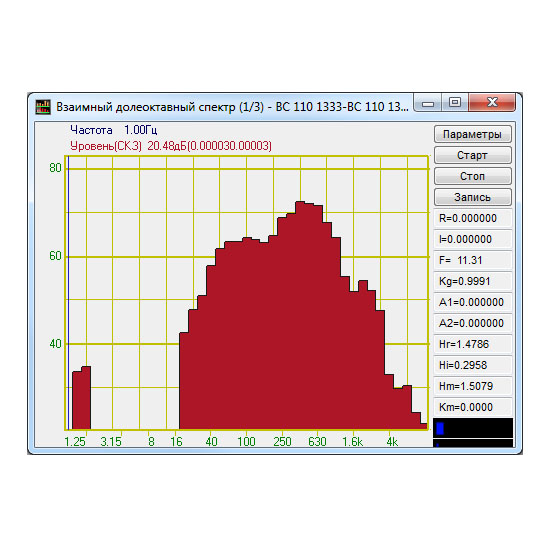

Взаимный долеоктавный спектральный анализ

Программа предназначена для проведения взаимного долеоктавного (1/1-, 1/3-, 1/12- и 1/24-октавного) спектрального анализа сигналов, поступающих с входных каналов анализаторов спектра (в реальном масштабе времени или в режиме просмотра записанных временных реализаций), а также просмотра различных спектральных характеристик сигналов.

• измерение уровней сигнала в октавных, 1/3-, 1/12-, 1/24-октавных спектральных полосах. Количество полос — 17, 51, 204, 406 соответственно. Октавные и 1/3-октавные фильтры соответствуют ГОСТ 17168-82 «Фильтры электронные октавные и третьоктавные. Общие технические требования и методы испытаний» по первому классу точности;
• Октавные и 1/3-октавные фильтры соответствуют ГОСТ Р 8.714-2010 «Государственная система обеспечения единства измерений. Фильтры полосовые октавные и на доли октавы. Технические требования и методы испытаний»

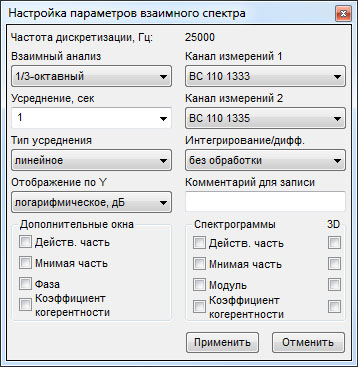

• измерение и отображение долеоктавных характеристик сигнала с различными типами усреднения (линейное, экспоненциальное), обработки (интегрирование, дифференцирование сигнала) и представления (среднеквадратическое (СКЗ) или пиковое значения);
• измерение и отображение действительной и мнимой частей, разности фаз и коэффициента когерентности сигналов;
• измерение и отображение модуля взаимного спектра;
• измерение комплексного частотного отклика и когерентной мощности спектральной составляющей.

Входными данными программы Взаимный долеоктавный спектр являются цифровые данные канала сервера ZETLAB.

Программа Взаимный долеоктавный спектр входит в состав следующего ПО:

• ZETLAB ANALIZ – программное обеспечение, поставляемое с анализаторами спектра,
• ZETLAB VIBRO – программное обеспечение, поставляемое с системой управления вибростендами,
• ZETLAB SEISMO – программное обеспечение, поставляемое с сейсмостанциями.

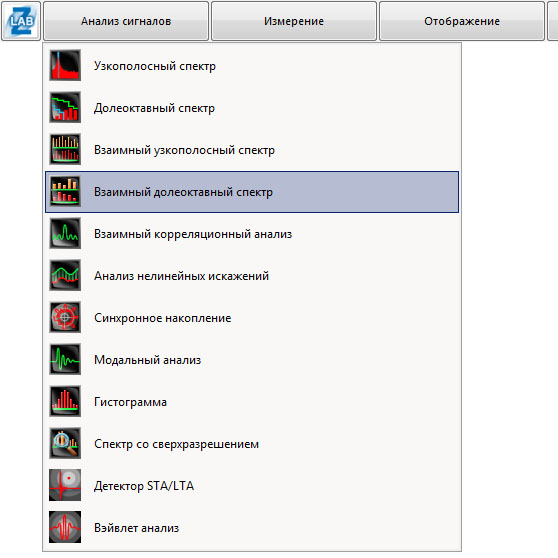

Взаимный долеоктавный спектр  входит в группу программ Анализ сигналов
