XY-Плоттер

Программа XY-Плоттер предназначена для визуализации (оценки формы) взаимных характеристик двух измеряемых величин.

В качестве приборов для взаимных характеристик могут выступать: вольтметры постоянного и переменного тока, селективный вольтметр переменного тока, частотомер и фазометр. Отображение характеристик может осуществляться по 3 плоскостям (XY, XT и YT), а также в 3-мерном (XYT) виде.

• выбор типа отображения сигналов (плоскостей XY, XY, YT) или 3-мерного вида;
• выбор типа приборов, показания которых будут использоваться при построении графиков сигналов;
• отображение формы и амплитуды сигналов, поступающих на входные каналы модулей АЦП ЦАП и анализаторов спектра;
• автоматическое масштабирование изображений;
• остановка отображения формы сигнала в произвольный момент времени (режим стоп-кадраостановка отображения формы сигнала в произвольный момент времени (режим стоп-кадра);
• запись мгновенных значений отображаемых сигналов в файл;
• сохранение мгновенного снимка экрана в буфер обмена для вставки в отчет или протокол измерений Microsoft Word или Excel;
• передача значений отсчетов в буфер обмена для последующей вставки в любой текстовый или табличный редактор.

Входными данными программы XY-Плоттер являются цифровые данные канала сервера ZETLAB.

Программа XY-Плоттер входит в состав следующего ПО:

• ZETLAB BASE — программное обеспечение, поставляемое с платами АЦП/ЦАП;
• ZETLAB ANALIZ — программное обеспечение, поставляемое с анализаторами спектра;
• ZETLAB VIBRO — программное обеспечение, поставляемое с системой управления вибростендами;
• ZETLAB TENZO — программное обеспечение, поставляемое с тензостанциями;
• ZETLAB SEISMO — программное обеспечение, поставляемое с сейсмостанциями;
• ZETLAB NOISE — программное обеспечение, поставляемое с виброметром-шумомером;
• ZETLAB SENSOR — программное обеспечение, поставляемое с цифровыми датчиками ZETSENSOR.

XY-Плоттер  входит в группу программ Отображение

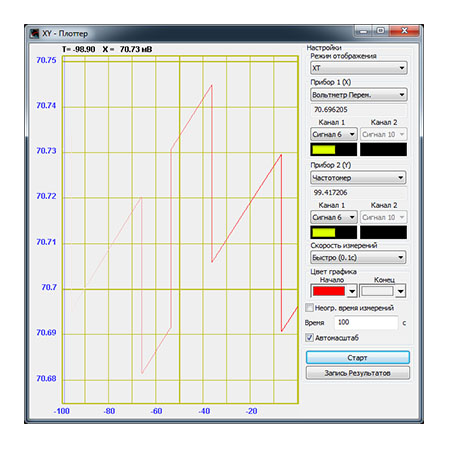

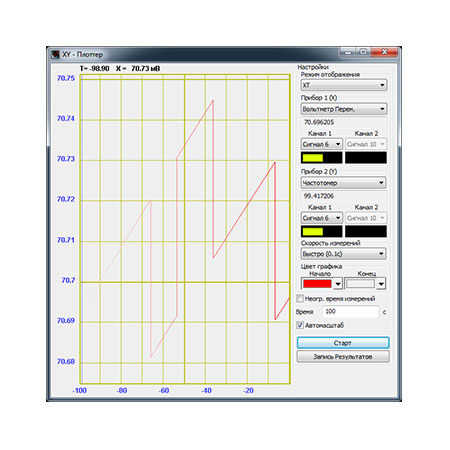

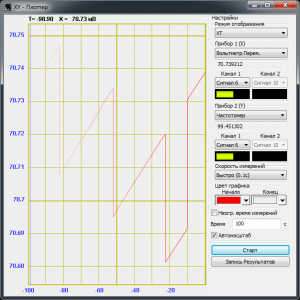

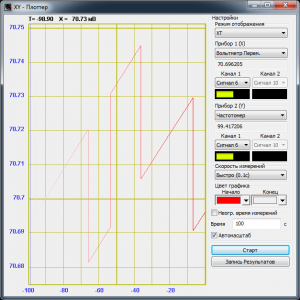

В списке Режим отображения выбирается вариант представления результатов. XYT включает отображение взаимных характеристик двух измеряемых величин в трехмерном пространстве. ХТ включает отображение характеристики измеряемой величины во времени первого прибора (рамка Прибор 1 (Х)). YТ включает отображение характеристики измеряемой величины во времени второго прибора (рамка Прибор 2 (Y)). ХY включает отображение взаимных характеристик двух измеряемых величин в двухмерной плоскости.

Выбор приборов для отображения взаимных характеристик производится в полях списков, расположенных, соответственно, для первого прибора под надписью Прибор 1 (Х), для второго прибора под надписью Прибор 2 (Y). Для выбора доступны следующие виртуальные приборы: вольтметры переменного и постоянного тока, селективный вольтметр переменного тока, частотомер, фазометр.

Выбор измерительных каналов осуществляется в полях списков, расположенных, соответственно, для первого прибора под полем списка первого прибора, для второго прибора под полем списка второго прибора.

При выборе в качестве прибора фазометра будет доступно два поля списка выбора измерительных каналов. Это обусловлено тем, что программа Фазометр определяет фазу между двумя сигналами.

В списке, под надписью Скорость измерения, выбирается частота обновления графиков: медленно – один раз в секунду; быстро – один раз в 0,1 секунды.

Под надписью Настройка цвета располагаются настраиваемые параметры выбора цвета графика. График может быть двухцветным, если начало графика задать одним цветом, конец другим. При этом будет плавный переход цвета от начала графика к его концу.

Флаг, расположенный слева от надписи Неограниченное время отображения, служит для непрерывного накопления данных на графиках. Установленный флажок – данные будут накапливаться, снятый – нет.

Поле ввода, расположенное справа от надписи Время (с), предназначено для ввода временного интервала отображения данных (горизонтальная развертка). Если установлен флажок Неограниченное время отображения, то поле ввода временного интервала будет не доступно.

Флаг Автомасштаб служит для автоматического масштабирования (приведение масштаба графика к отображаемым данным). Установленный флажок – графики будут автоматически масштабироваться относительно отображаемых на них данных, снятый – нет.

Кнопка Старт запускает процесс непрерывного отображения данных, при этом накопленные данные обнуляются.

Кнопка Стоп (пауза) останавливает процесс непрерывного отображения. Дальнейшее продолжение процесса осуществляется нажатием кнопки Старт. Кнопка Запись результатов позволяет записать накопленные данные за установленный интервал в текстовый файл с расширением *.dtn.
