Акустический шум
- воздействие на образец акустического шума с равномерной спектральной плотностью ускорения/звукового давления во всем нор...
- воздействие на образец тона меняющейся частоты в заданном диапазоне частот;
- испытание методом объемного резонанса.
- основные параметры акустической камеры — диапазон частот и максимальное звуковое давление;
- параметры изделия — допустимое звуковое давление;
- убедиться, что в параметрах измерительных каналов установлена чувствительность в единицах измерения, соответствующих зву...
- произвести предтест, выбрав параметр по контролю — давление.

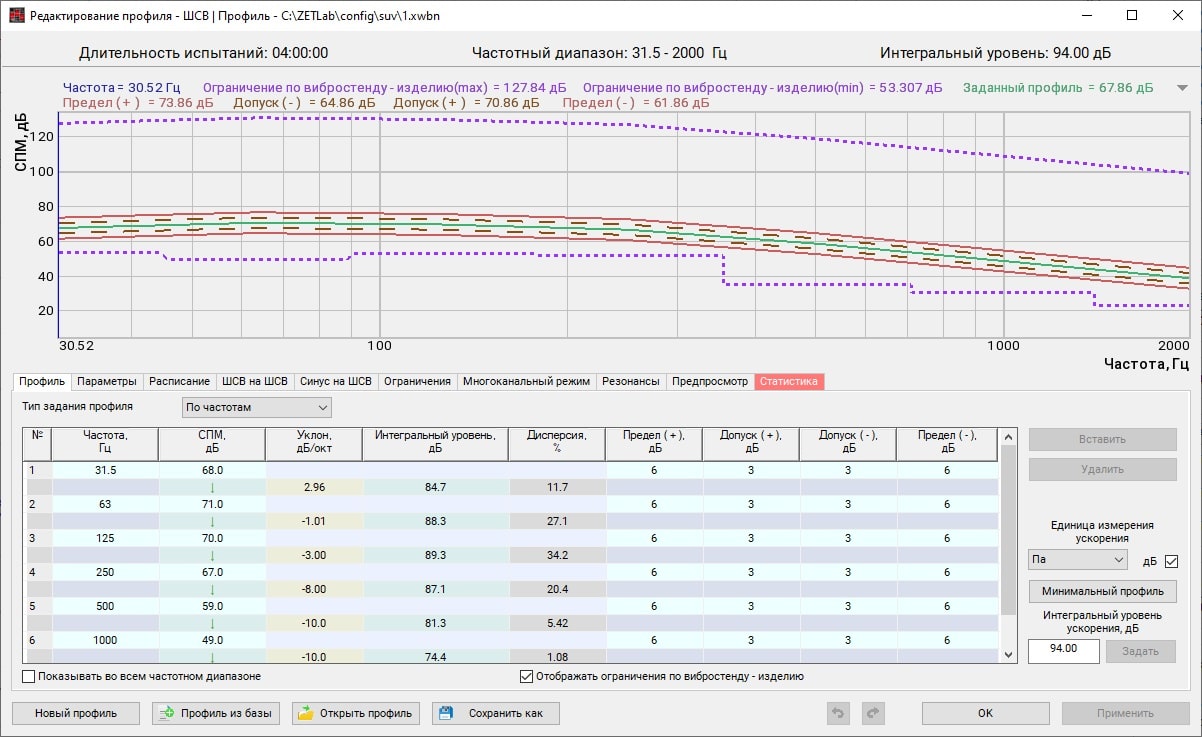

Программа предназначена для автоматизированного управления звуковыми генераторами или другими установками при проведении испытаний изделий на воздействие нормированного высокоинтенсивного акустического шума (акустической составляющей воздействия вибрации). Программа поддерживает следующие виды режимов в части метода возбуждения звука: Воздействие акустического шума может вызывать вибрацию встроенных элементов изделий, в результате чего вибрационная реакция всего изделия может отличаться от вибраций, вызванных внешним механическим воздействием. Это приводит к неэффективности средств защиты от вибрации, и как результат — к выходу из строя всего изделия. Данный вид испытаний особенно актуален для изделий, работающих в условиях турбулентности. Для активации программы Акустический шум, необходимо запустить программу Широкополосная случайная вибрация (ШСВ) из панели СУВ, предварительно установив необходимые параметры проведения испытаний: Перед запуском необходимо задать профиль испытаний. По умолчанию единица измерения будет установлена — «Па». Для удобства график может отображаться в дБ, при установке флага в одноименной графе на вкладке «Профиль».
Высокий уровень звукового давления может быть получен при помощи нескольких звуковых генераторов, работающих в разных частотных диапазонах.
Программа Акустический шум поддерживает возможность управления в многоканальном режиме.
Настройка параметров многоканального режима осуществляется на этапе проведения предтеста: необходимо установить режим контроля «По одному», задать частотные диапазоны и последовательно произвести предтест для каждого генератора.

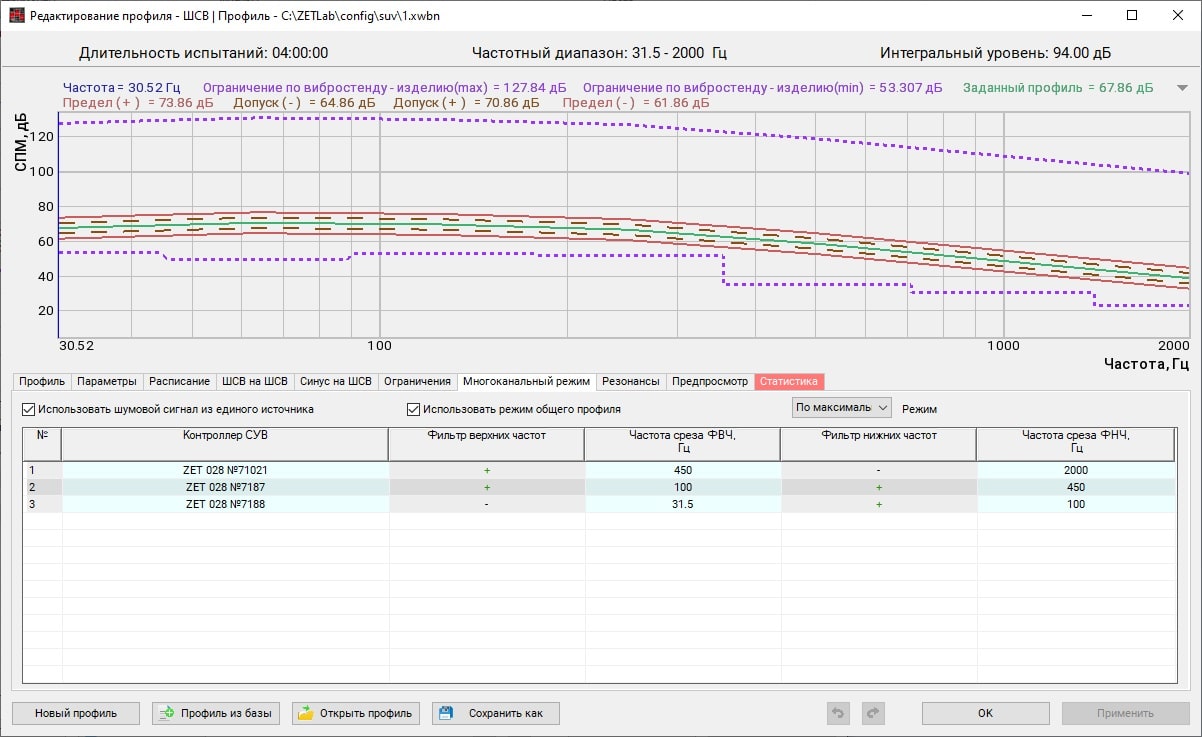

В редакторе профиля испытаний на вкладке «Многоканальный режим» для каждого управляющего контроллера устанавливается полоса пропускания.
При установленном флаге в поле «Использовать режим общего профиля» все управляющие контроллеры будут поддерживать заданный профиль испытаний суммарно, то есть каждый в своем поддиапазоне. В противном случае, каждый контроллер будет поддерживать весь профиль испытаний во всем заданном диапазоне частот.

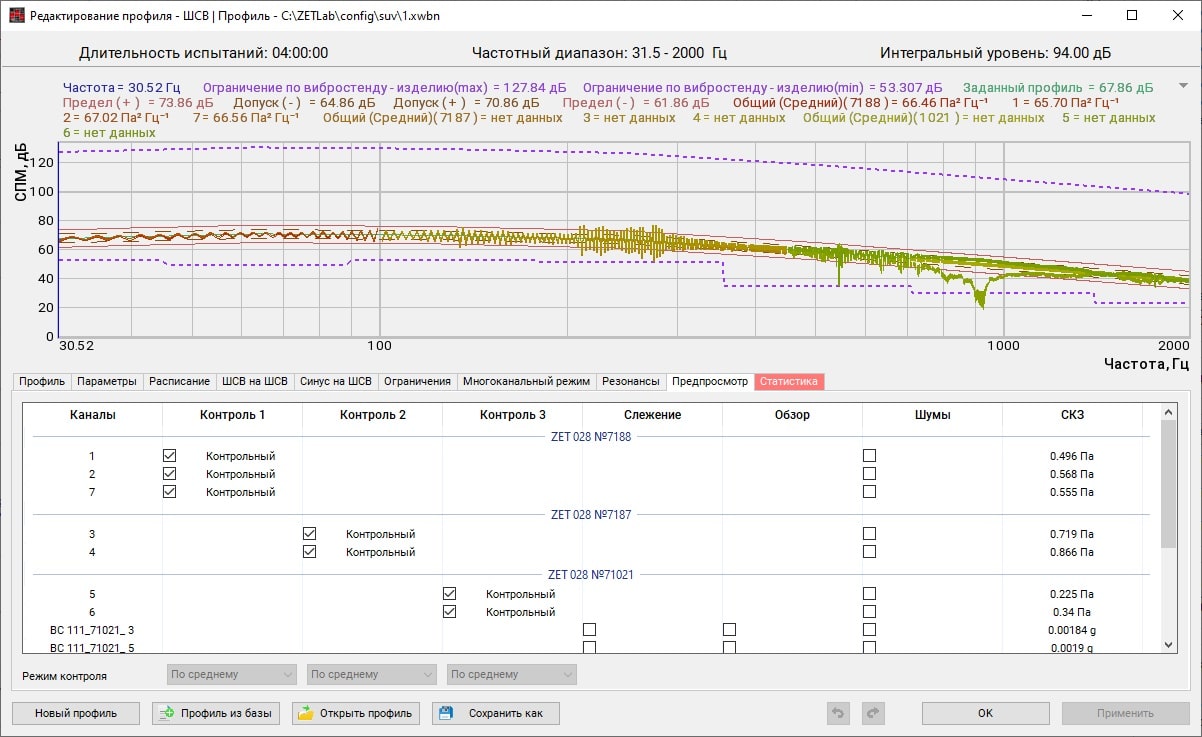

Еще одна особенность программного обеспечения — предварительный просмотр результатов испытаний по заданному профилю, полученные расчетным путем на основе данных из предтестового запуска системы. С графиками можно ознакомиться на вкладке «Предпросмотр».
Информация на графиках является ознакомительной и предназначена для информирования пользователя о предполагаемых результатах, полученных при проведении испытаний с заданным профилем.
На основании выставленных значений для параметров профиля испытаний рассчитываются статистические параметры по степени загруженности системы при проведении испытаний, с которыми можно ознакомится на вкладке «Статистика». Данная опция позволяет оценить возможности системы не начиная испытания, тем самым сохраняя целостность аппаратуры.
Сформированный профиль можно сохранить в виде отдельного файла, который можно будет загрузить из программы «Редактор профиля».
Проведение испытаний

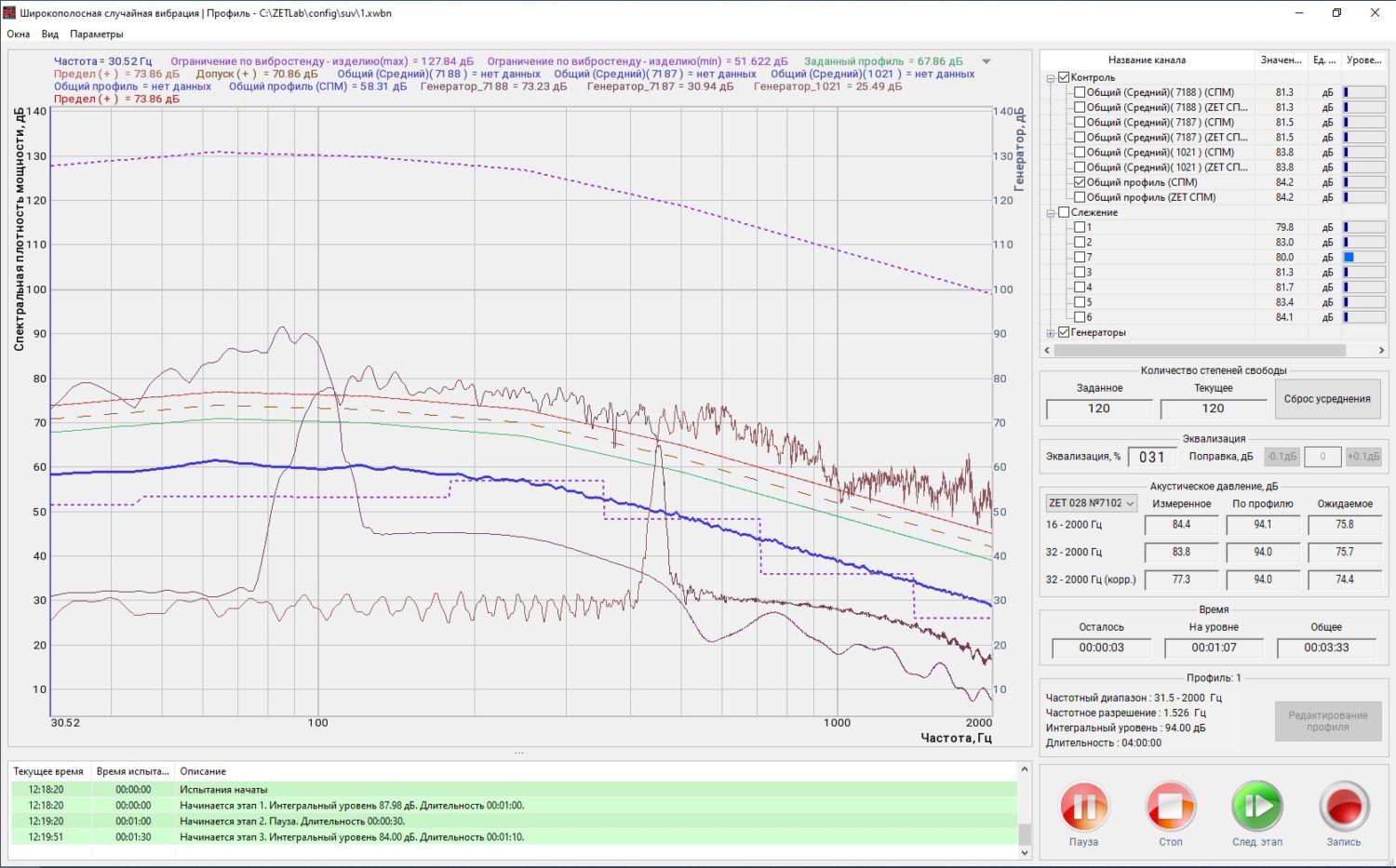

В нижней части рабочего окна программы Акустический шум отображается журнал событий, куда сохраняется важная информация при работе с программой.
Запуск испытаний осуществляется нажатием кнопки СТАРТ. Если в параметрах программы установлен флаг «Быстрый старт», то при нажатии на кнопку СТАРТ программа подготовит аппаратуру к запуску, при этом не подавая сигал на управляющие каналы, а кнопка поменяет свой цвет с синего на зеленый. После чего необходимо повторно нажать на кнопку СТАРТ, при этом запуск испытаний начнется в течение 3 секунд.
В случае выхода значения контрольного канала за установленные ограничения (выход за допустимые пределы, превышение максимальных параметров и пр.), программа предложит оператору завершить испытания.
В программе предусмотрен механизм обнаружения неисправностей. В случае обнаружения таковых, программа выдаёт оповещение и рекомендации по их устранению.
Пользователь в любой момент может запустить или остановить запись электрических сигналов со всех задействованных каналов контроллера СУВ нажатием кнопки ЗАПИСЬ.
