Декремент затухания колебаний — компонент. Предназначен для определения основного периода собственных колебаний и логарифмическогой декремента затухания и осуществляет: • расчёт значения собственной частоты путём определения частоты на которой находится максимум построенной огибающей; • расчёт значения основного периода собственных колебаний; • расчёт логарифмического декремента затуханий по форму
Внешний вид компонента
Параметры:
Входные
• спектр — числовой массив спектра мощности;
• ряд — числовой массив частотного ряда спектра мощности.
Выходные
• период — числовое значение основного периода собственных колебаний;
• частота — числовое значение частоты собственных колебаний;
• декремент — числовое значение логарифмического декремента затухания;
• добротность — числовое значение добротности колебаний.
Настраиваемые свойства:
Общие свойства (окружение)
• Приведены по данной ссылке.
Частные свойства (в скобках значение, установленное по умолчанию):
• Не имеет.
Алгоритм работы компонента:
Компонент должен работать по следующему алгоритму:
• получение входных данных (спектра мощности и частотного ряда спектра);
• выделение частотного диапазона анализа в соответствии с границами, настроенными через параметры;
• поиск частоты максимума в спектре;
• расчёт границ частотного диапазона, в пределах которых необходимо построение огибающей спектра;
• построение огибающей спектра в пределах рассчитанных границ с использованием метода наименьших квадратов;
• расчёт значения собственной частоты путём определения частоты на которой находится максимум построенной огибающей;
• расчёт значения основного периода собственных колебаний;
• расчёт логарифмического декремента затуханий по формулам Д.3, Д.4, Д.5 и Д.6 (ГОСТ 54859—2011 приложение Д)
• расчёт добротности колебаний по формуле Д.1 (ГОСТ 54859—2011 приложение Д)
• передача рассчитанных значений частоты собственных колебаний, основного тона собственных колебаний, логарифмического декремента затуханий и добротности колебаний на выходы компонента.
Программирование
При использовании компонента в сценарии и программируемом компоненте (скрипте) необходимо учитывать диапазоны значений подаваемых на входные ножки компонента, диапазоны значений свойств компонента, а также диапазоны значений параметров методов компонента.
Параметры:
Входные
• спектр — числовые значения массива, на который нужно подавать спектр мощности массив;
• ряд — числовые значения массива, на который нужно поавать частотный ряд спектра мощности массив.
Настраиваемые свойства:
• Приведены по данной ссылке.
Пример

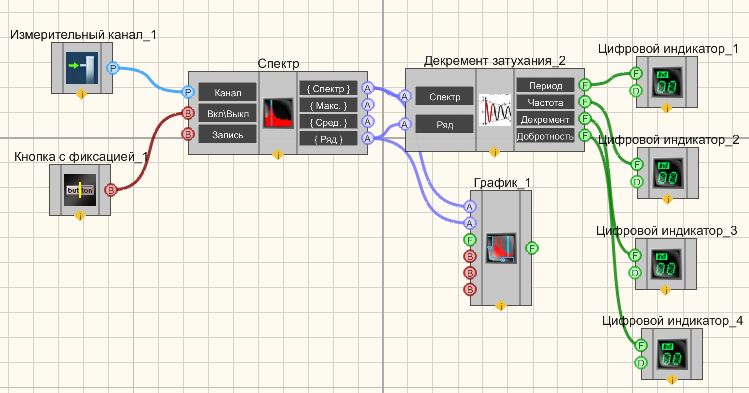

Проект в SCADA ZETView
Данный компонент используется для создания различных проектов, в том числе таких как портативный анализатор спектра.

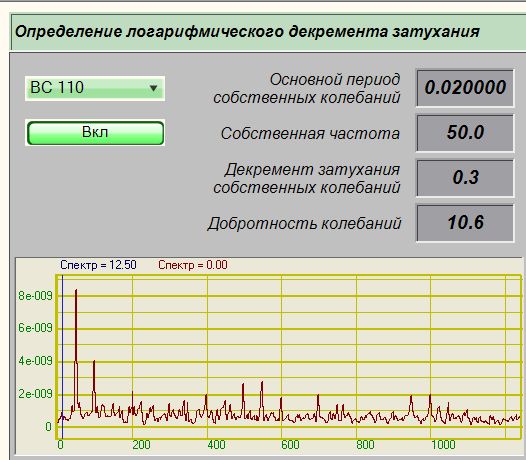

Результат работы проекта
