Входные

• канал — измерительный канал;

• вкл/выкл — включение/выключение долеоктавного спектра;

• запись — при подаче на данный контакт импульса происходит сохранение данных в отдельный файл (имя и местоположение файла указываются в частных свойствах компонента).

Выходные

• {Спектр} — текущий мгновенный долеоктавный спектр;

• {Макс.} — текущий максимальный спектр;

• {Мин.} — текущий минимальный спектр;

• {Сред.} — текущий средний спектр;

• {Ряд} — долеоктавный ряд;

• Инт. уровня — интегральный уровень спектра с учётом корректирующей функции;

• Kopp. уровень — интегральный уровень спектра без учёта корректирующей функции.

Общие свойства (окружение)

• Приведены по данной ссылке.

Частные свойства (в скобках значение, установленное по умолчанию):

• type (1/3 октавный) — тип анализа:

• 1/1 октавный;

• 1/3 октавный;

• 1/12 октавный;

• 1/24 октавный.

• Average Time (1) — время усреднения, с;

• Activate (true) — состояние работы;

• calctype типа представления расчета спектра (СКЗ):

• среднеквадратичное значение;

• пиковое значение.

• spectrview (логарифмическое, дБ) — тип представления уровня спектральных компонент:

• линейный масштаб (в единицах измерения);

• логарифмический масштаб (в децибелах).

• CalcMax (false) — расчёт максимального спектра;

• CalcMin (false) — расчёт минимального спектра;

• CalcSred (false) — расчёт среднего спектра;

• CalcTime (100) — время расчёта дополнительных спектров, с;

• FileName — имя файлов для записи результатов;

• intdiff (без обработки) — выбор способа обработки данных (интегрирование, дифференцирование);

• correction (без коррекции) — выбор частотной коррекции.

При использовании компонента в сценарии и программируемом компоненте (скрипте) необходимо учитывать диапазоны значений подаваемых на входные ножки компонента, диапазоны значений свойств компонента, а также диапазоны значений параметров методов компонента.

Входные

• канал — измерительный канал (от 0 до (количество каналов - 1)).

Общие свойства (окружение)

• Приведены по данной ссылке.

Частные свойства (в скобках значение, установленное по умолчанию):

• BSTR Type — установка и чтение типа анализа:1/1-октавный;1/3-октавный;1/12-октавный;1/24-октавный (строка);

• FLOAT AverageTime — установка и чтение времени усреднения, с (от 0.1 секунды до 100 секунд);

• VARIANT_BOOL Activate — установка и чтение состояния работы долеоктавного спектра:

• true — состояние работы долеоктавного спектра включён;

• false — состояние работы долеоктавного спектра выключен.

• BSTR CalcType — установка и чтение типа представления данных: СКЗ; Пиковое значение (строка);

• BSTR SpectrView — установка и чтение отображения спектра: Линейное (в единицах измерения); Логарифмическое (дБ) (строка);

• VARIANT_BOOL CalcMax — установка и чтение расчёта максимального спектра:

• true — расчёт максимального спектра включён;

• false — расчёт максимального спектра выключен.

• VARIANT_BOOL CalcMin — установка и чтение расчёта минимального спектра:

• true — расчёт минимального спектра включён;

• false — расчёт минимального спектра выключен.

• VARIANT_BOOL CalcSred — установка и чтение расчёта среднего спектра:

• true — расчёт среднего спектра включён;

• false — расчёт среднего спектра выключен.

• FLOAT CalcTime — установка и чтение времени расчёта дополнительных спектров, с (от 10 секунд до 100000 секунд);

• BSTR FileName — установка и чтение имени файла для записи результатов в файл формата *.dtu (после задания этого параметра происходит запись в указанный файл);

• BSTR IntDiff — установка и чтение интегрирование/дифференцирование типа обработки сигнала: Дв. дифференцирование; Дифференцирование; Без обработки; Интегрирование; Дв. интегрирование (строка);

• BSTR Correction — установка и чтение функции частотной коррекции: Без коррекции; Коррекция A; Коррекция B; Коррекция C; Коррекция D (строка).

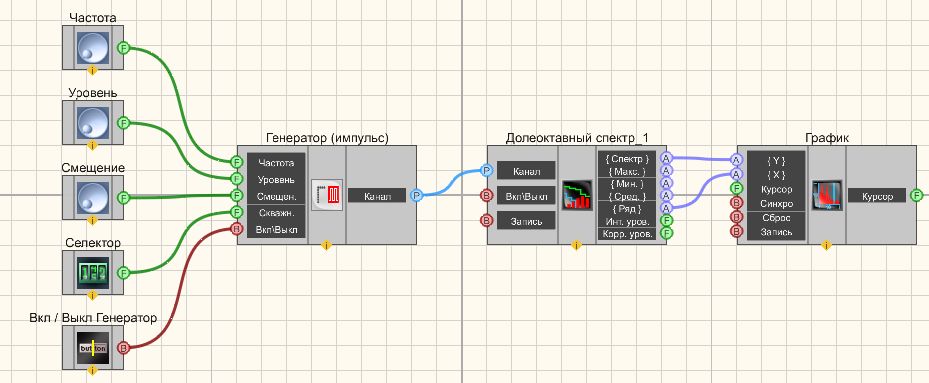

Проект в SCADA ZETView

В приведенном проекте компонент Долеоктавный спектр измеряет среднеквадратичное значения пилообразного сигнала, поступающего с Пилообразный сигнала генератора. Селекторы (также другого типа) служат для установки значений частоты, уровня, смещения и типа пилообразного сигнала. График нужен для визуального восприятия сигнала. ЖК индикатор служит для графического представления сигнала.

Данный компонент используется для создания различных проектов, в том числе таких как регистратор ударов.

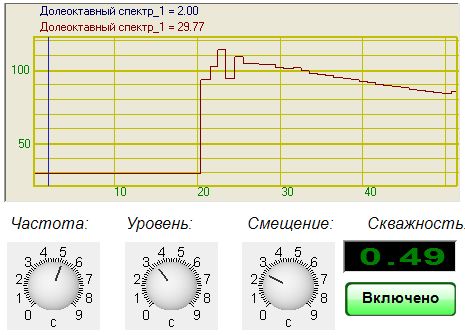

Результат работы проекта

Иногда при статистическом анализе сигналов требуется накопление данных, а затем вычисление максимальных, минимальных, средних значений величин.
