Входные

• канал X — имя X канала сейсмоприёмника;

• канал Y — имя Y канала сейсмоприёмника;

• канал Z — имя Z канала сейсмоприёмника;

• вклвыкл — включение/выключение компонента.

• Event — событие (есть/нет).

Выходные

• Ax — текущее пиковое ускорение по X;

• Ay — текущее пиковое ускорение по Y;

• Az — текущее пиковое ускорение по Z;

• EventPeakA — пиковое ускорение за время события;

• EventPoints — интенсивность в баллах за время события;

• EventStep1 — превышение первого порога за время события;

• EventStep2 — превышение второго порога за время события;

• EventStep3 — превышение третьего порога за время события.

• CuPeakA — текущее пиковое ускорение.

• CurPoints — текущая интенсивность в баллах.

• CurStep1 — превышение текущим пиковым ускорением первого порога;

• CurStep2 — превышение текущим пиковым ускорением второго порога;

• CurStep3 — превышение текущим пиковым ускорением третьего порога;

• Ax — максимальное ускорение по X за событие;

• Ay — максимальное ускорение по Y за событие;

• Az — максимальное ускорение по Z за событие.

Общие свойства (окружение)

• Приведены по данной ссылке.

Частные свойства (в скобках значение, установленное по умолчанию):

• Activate (false) — режим работы компонента (включён/выключен);

• Fmin (1) — нижняя частота полосового фильтра, Гц;

• Fmax (10) — верхняя частота полосового фильтра, Гц;

• typepeak (по амплитуде) — тип пикового значения (по амплитуде/по компонентам);

• Group (false) — работа компонента в группе.

• SensorOk (true) — состояние сейсмоприёмника.

• Correction (0) — аддитивный корректировочный коэффициент на грунты, баллы.

• Step1 (4) — пороговое значение интенсивности 1, баллы.

• Step2 (6) — пороговое значение интенсивности 2, баллы.

• Step3 (2) — пороговое значение интенсивности 3, баллы.

• ChoiceReactionTime (3) — время принятия решения целое число сек, более 0.

• principledecision (Мажоритарный без одного) — принцип принятия решения (Мажоритарный без одного/по всем).

• BearingY — Пеленг оси Y сейсмоприёмника, от 0 до 360 град.

Компонент выдаёт следующие результаты:

• текущее пиковое значение ускорения по сейсмостанции, далее по тексту ТПЗ (текущее пиковое значение);

• флаги превышения ТПЗ заданных порогов, (можно задать не более 3 порогов);

• пиковое значение ускорения по сейсмостанции за время события, начало и конец которого определяется вне компонента, далее по тексту СПЗ (событийное пиковое значение);

• флаги превышения СПЗ заданных порогов (пороги те же).

Значения ТПЗ и СПЗ представляются в "м/с2", а также пересчитываются в баллы по шкале MSK-64.

При установке флагов превышения ТПЗ заданных порогов для каждого работающего датчика определяется факт превышения ТПЗ минимального порога с учётом временного фильтра, далее по тексту ФП (факт превышения). Длина временного фильтра у каждого из датчиков может быть своя и задается в свойстве компонента "ChoiceReactionTime" — время принятия решения как целое число секунд.

Минимальный порог (из трёх) — это минимальное пороговое значение из заданных порогов. Не заданный порог = 0.

Компонент может работать в соответствии со следующими принципами определения результатов по отношению к работающим датчикам сейсмостанции:

• мажоритарный без одного;

• по всем.

В компоненте свойство "PrincipleDecision" — принцип принятия решения определяет реализуемый в компоненте тип вычислений.

• ТПЗ определяется как второе снизу среди всех текущих значений работающих датчиков.

• Флаги превышения ТПЗ заданных порогов устанавливаются, если на всех рабочих датчиках без одного наблюдается ФП и ТПЗ больше или равно величине данного порога.

• СПЗ определяется как максимальное из ТПЗ за время действия события.

• Флаги превышения СПЗ заданных порогов устанавливаются, если СПЗ больше или равно величине данного порога.

• ТПЗ определяется как среднее арифметическое значение среди всех текущих значений работающих датчиков.

• Флаги превышения ТПЗ заданных порогов устанавливаются, если на всех рабочих датчиках наблюдается ФП и ТПЗ больше или равно величине данного порога.

• СПЗ определяется как максимальное из ТПЗ за время действия события.

• Флаги превышения СПЗ заданных порогов устанавливаются, если СПЗ больше или равно величине данного порога.

При использовании компонента в сценарии и программируемом компоненте (скрипте) необходимо учитывать диапазоны значений подаваемых на входные ножки компонента, диапазоны значений свойств компонента, а также диапазоны значений параметров методов компонента.

Входные:

• канал X — измерительный канал X (от 0 до (количество каналов - 1));

• канал Y — измерительный канал Y (от 0 до (количество каналов - 1));

• канал Z — измерительный канал Z (от 0 до (количество каналов - 1)).

Общие свойства (окружение)

• Приведены по данной ссылке.

Частные свойства (в скобках значение, установленное по умолчанию):

• FLOAT Fmin — установка и чтение нижней частоты среза полосового фильтра, Гц (от 0 до верхней частоты среза полосового фильтра);

• FLOAT Fmax — установка и чтение верхней частоты среза полосового фильтра, Гц (от нижней частоты среза полосового фильтра до (частота дискретизации / 2));

• LONG Step1 — установка и чтение порогового значения интенсивности 1, баллы (число);

• LONG Step2 — установка и чтение порогового значения интенсивности 2, баллы (число);

• VARIANT_BOOL Group — установка и чтение работы компонента в группе:

• true — работа компонента в группе включёна;

• false — работа компонента в группе выключена.

• VARIANT_BOOL SensorOk — установка и чтение состояния сейсмоприёмника:

• true — состояние сейсмоприемника включён;

• true — состояние сейсмоприемника выключен.

• LONG Correction — установка и чтение аддитивного корректировочного коэффициента на грунты, баллы (число);

• VARIANT_BOOL Activate — установка и чтение состояния работы компонента интенсивности землетрясения по MSK-64:

• true — состояние работы компонента включён;

• true — состояние работы компонента выключен.

• BSTR TypePeak — установка и чтение типа пикового значения: По амплитуде; По компонентам (строка);

• LONG ChoiceReactionTime — установка и чтение времени принятия решения, целое число сек, более 0 (число);

• BSTR PrincipleDecision — установка и чтение принципа принятия решения: Мажоритарный без одного; По всем (строка);

• FLOAT BearingY — установка и чтение пелинга оси Y сейсмоприемника (от 0 до 360 град.).

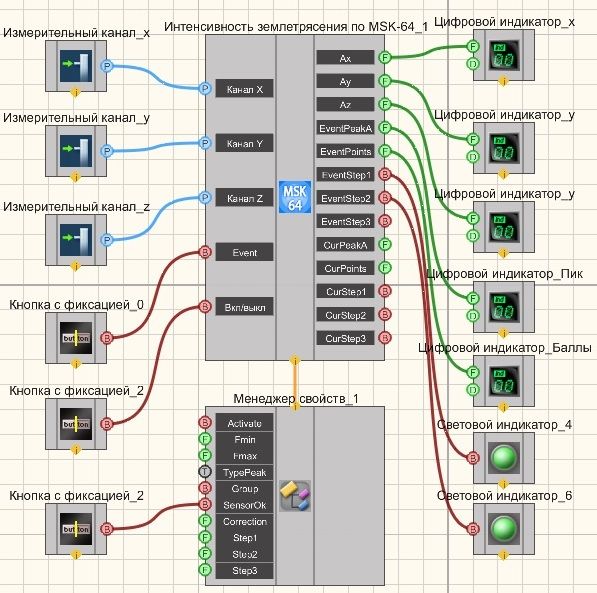

Проект в SCADA ZETView

Данный компонент используется для создания различных проектов, в том числе таких как измерение шума.

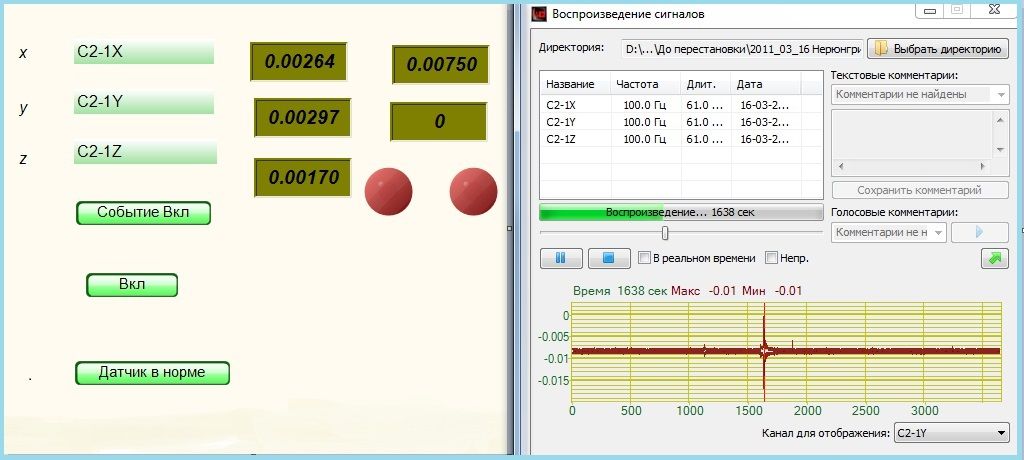

Результат работы проекта
