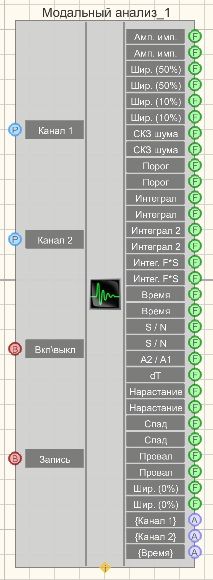

Входные

• канал 1 — опорный канал;

• канал 2 — измерительный канал;

• вкл\выкл — включение модального анализа;

• запись — запись в файл.

Выходные

• Амп.имп. — амплитуда импульса на опорном канале;

• Амп.имп. — амплитуда импульса на измерительном канале;

• Шир.(50%) — ширина импульса на опорном канале по 50-процентному уровню;

• Шир.(50%) — ширина импульса на измерительном канале по 50-процентному уровню;

• Шир.(10%) — ширина импульса на опорном канале по 10-процентному уровню;

• Шир.(10%) — ширина импульса на измерительном канале по 10-процентному уровню;

• СКЗ Шума — СКЗ шума на опорном канале до импульса;

• СКЗ Шума — СКЗ шума на измерительном канале до импульса;

• Порог — порог срабатывания на импульс на опорном канале;

• Порог — порог срабатывания на импульс на измерительном канале;

• Интеграл — интеграл первого порядка от импульса на опорном канале;

• Интеграл — интеграл первого порядка от импульса на измерительном канале;

• Интеграл 2 — интеграл второго порядка от импульса на опорном канале;

• Интеграл 2 — интеграл второго порядка от импульса на измерительном канале;

• Интег.F*S — интеграл произведения силы на перемещение на опорном канале;

• Интег.F*S — интеграл произведения силы на перемещение на измерительном канале;

• Время — время прохождения импульса на опорном канале;

• Время — время прохождения импульса на измерительном канале;

• S/N — соотношение сигнал-шум на опорном канале;

• S/N — соотношение сигнал-шум на измерительном канале;

• A2/A1 — отношение амплитуд импульсов на опорном и измерительном каналах;

• dT — разность времени следования импульсов на измерительном и опорном каналах;

• Нарастание — время нарастания сигнала на опорном канале;

• Нарастание — время нарастания сигнала на измерительном канале;

• Спад — время спада сигнала на опорном канале;

• Спад — время спада сигнала на измерительном канале;

• Провал — минимум сигнала перед ударом на опорном канале;

• Провал — минимум сигнала перед ударом на измерительном канале;

• Шир. (0%) — ширина импульса на опорном канале по 0-му уровню;

• Шир. (0%) — ширина импульса на измерительном канале по 10-ому уровню;

• {Канал1} — данные с опорного канала;

• {Канал 2} — данные с измерительного канала;

• {Время} — временной ряд.

Общие свойства (окружение)

• Приведены по данной ссылке.

Частные свойства (в скобках значение, установленное по умолчанию):

• freqrange (50000) — частотный диапазон, Гц.

• ReferenceChanInversion (false) — инверсия опорного канала.

• MeasuringChanInversion (false) — инверсия измерительного канала.

• MeasuringChanLocalization (false) — нормировка измерительного канала.

• thresholdtype (Адаптивный (СКЗ*К)) — порог по СКЗ шумов (в единицах измерения).

• Coefficient (10) — множитель СКЗ адаптивного порога.

• AbsoluteReferenceChan (10) — абсолютный уровень СКЗ опорного канала (в единицах измерения).

• AbsoluteMeasuringChan (10) — абсолютный уровень СКЗ измерительного канала (в единицах измерения).

• fronttype (любой) — фронт запуска.

• QualityInterval (50) — интервал расчета добротностей, %

• Interval (1) — интервал расчёта, с.

• Auto (false) — установка автозапуск.

• AutoTime (10) — интервал автозапуска, с.

• Activate (true) — состояние работы.

• FileName — имя файлов для записи результатов

При использовании компонента в сценарии и программируемом компоненте (скрипте) необходимо учитывать диапазоны значений подаваемых на входные ножки компонента, диапазоны значений свойств компонента, а также диапазоны значений параметров методов компонента.

Входные

• канал 1 — опорный канал (от 0 до (количество каналов - 1));

• канал 2 — измерительный канал (от 0 до (количество каналов - 1)).

Общие свойства (окружение)

• Приведены по данной ссылке.

Частные свойства (в скобках значение, установленное по умолчанию):

• BSTR FreqRange — установка и чтение декады частотного диапазона, Гц:

• 0 – от 0 до (частота дискретизации / 1)

• 1 – от 0 до (частота дискретизации / 10)

• 2 – от 0 до (частота дискретизации / 100)

• 3 – от 0 до (частота дискретизации / 1000)

• 4 – от 0 до (частота дискретизации / 10000).

• VARIANT_BOOL ReferenceChanInversion — установка и чтение инверсии опорного канала:

• true — включена инверсия опорного канала;

• false — выключена инверсия опорного канала.

• VARIANT_BOOL MeasuringChanInversion — установка и чтение инверсии измерительного канала:

• true — включена инверсия измерительного канала;

• false — выключена инверсия измерительного канала.

• VARIANT_BOOL MeasuringChanNormalization — установка и чтение нормировки измерительного канала:

• true — включена нормировка измерительного канала;

• false — выключена нормировка измерительного канала.

• BSTR ThresholdType — установка и чтение порога по СКЗ шумов, (в единицах измерения): Адаптивный (СКЗ * К); Абсолютный (строка).

• FLOAT Coefficient — установка и чтение множителя СКЗ адаптивного порога (число).

• FLOAT AbsoluteReferenceChan — установка и чтение абсолютного уровня СКЗ опорного канала, (в единицах измерения) (число).

• FLOAT AbsoluteMeasuringChan — установка и чтение абсолютного уровеня СКЗ измерительного канала (в единицах измерения) (число).

• BSTR FrontType — установка и чтение фронта запуска: Любой; Положительный (строка).

• FLOAT QualityInterval — установка и чтение интервала расчета добротностей, % (от 0.1% до 100%).

• FLOAT Interval — установка и чтение интервала расчета, с (число).

• VARIANT_BOOL Auto — установка и чтение включения автозапуска анализа:

• true — включён автозапуск анализа;

• false — выключен автозапуск анализа.

• FLOAT AutoTime — установка и чтение интервала времени, через которое происходит автозапуск (от 0.1 секунды до 1000 секунд).

• VARIANT_BOOL Activate — установка и чтение состояния работы модального анализа:

• true — состояние работы модального анализа включён;

• false — состояние работы модального анализа выключен.

• BSTR FileName — установка и чтение имени файла для записи результатов в файл формата *.dtu (после задания этого параметра происходит запись в указанный файл).
