Входные

• вход 1 — входной канал компонента, на который подается основание логарифма;

• вход 2 — входной контакт, число под логарифмом (число при логарифмировании которого по основанию (Вход 1) получится выходное значение).

Выходные

• выход — формируется логарифм второго операнда по основанию первого.

Общие свойства (окружение)

• Приведены по данной ссылке.

Частные свойства (в скобках значение, установленное по умолчанию):

• FirstReaction (true) — установка реакции изменения выходного сигнала на изменение значений на входе №1:

• true — при изменении сигнала на входе — изменится выходное значение.

• false — при изменении сигнала на входе — не изменится выходное значение.

• SecondReaction (true) — установка реакции изменения выходного сигнала на изменение значений на входе №2:

• true — при изменении сигнала на входе — изменится выходное значение.

• false — при изменении сигнала на входе — не изменится выходное значение.

• First (1) — значение по умолчанию первого операнда.

• Second (1) — значение по умолчанию второго операнда.

• value (0) — выходное значение.

При использовании компонента в сценарии и программируемом компоненте (скрипте) необходимо учитывать диапазоны значений подаваемых на входные ножки компонента, диапазоны значений свойств компонента, а также диапазоны значений параметров методов компонента.

Входные

• вход 1 — значение первого операнда для расчета результата (любое число);

• вход 2 — значение второго операнда для расчета результата (любое число).

Общие свойства (окружение)

• Приведены по данной ссылке.

Частные свойства (в скобках значение, установленное по умолчанию):

• VARIANT_BOOL FirstReaction — установка и чтение значения реакции на изменение данных на входе 1:

• true - выходное значение выдаётся при поступлении данных на вход 1;

• false - выходное значение не выдаётся при поступлении данных на вход 1.

• VARIANT_BOOL SecondReaction — установка и чтение значения реакции на изменение данных на входе 2:

• true - выходное значение выдаётся при поступлении данных на вход 2;

• false - выходное значение не выдаётся при поступлении данных на вход 2

• FLOAT First — установка и чтение значения на входе 1 для расчёта (любое число).

• FLOAT Second — установка и чтение значение на входе 2 для расчёта (любое число).

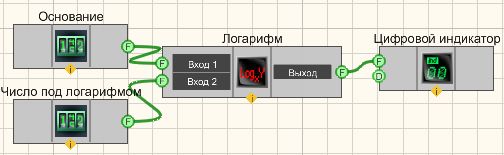

Проект в SCADA ZETView

В этой схеме компонент Логарифм служит для нахождения значения логарифма от значения, поступающего с Селектора (Число под логарифмом) на Вход-2 по основанию, задаваемому Селектором (Основание) на Вход-1. Цифровой индикатор нужен для графического представления численного значения выходного сигнала. Данный компонент используется для создания различных проектов, в том числе таких как одноточечные тензодатчики.

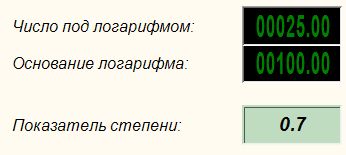

Результат работы проекта
