Остаток от деления
Остаток от деления
Остаток от деления — компонент. Служит для реализации такой арифметической операции, как получения остатка от деления.
Внешний вид компонента
Параметры:
Входные
• вход 1 — подается первый операнд;
• вход 2 — подается второй операнд.
Выходные
• выход — формируется остаток от деления. .
Настраиваемые свойства:
Общие свойства (окружение)
• Приведены по данной ссылке.
Частные свойства (в скобках значение, установленное по умолчанию):
• FirstReaction (true) — установка реакции изменения выходного сигнала на изменение значений на входе №1:
• true — при изменении сигнала на входе — изменится выходное значение.
• false — при изменении сигнала на входе — не изменится выходное значение.
• SecondReaction (true) — установка реакции изменения выходного сигнала на изменение значений на входе №2:
• true — при изменении сигнала на входе — изменится выходное значение.
• false — при изменении сигнала на входе — не изменится выходное значение.
• First (1) — значение по умолчанию первого операнда.
• Second (1) — значение по умолчанию второго операнда.
Программирование
При использовании компонента в сценарии и программируемом компоненте (скрипте) необходимо учитывать диапазоны значений подаваемых на входные ножки компонента, диапазоны значений свойств компонента, а также диапазоны значений параметров методов компонента.
Параметры:
Входные
• вход 1 — значение первого операнда для расчета результата (любое число);
• вход — значение второго операнда для расчета результата (любое число).
Настраиваемые свойства:
Общие свойства (окружение)
• Приведены по данной ссылке.
Частные свойства (в скобках значение, установленное по умолчанию):
• VARIANT_BOOL FirstReaction — установка и чтение значения реакции на изменение данных на входе 1:
• true — выходное значение выдаётся при поступлении данных на вход 1;
• false — выходное значение не выдаётся при поступлении данных на вход 1.
• VARIANT_BOOL SecondReaction — установка и чтение значения реакции на изменение данных на входе 2:
• true — выходное значение выдаётся при поступлении данных на вход 2;
• false — выходное значение не выдаётся при поступлении данных на вход 2
• FLOAT First — установка и чтение значения на входе 1 для расчёта (любое число).
• FLOAT Second — установка и чтение значение на входе 2 для расчёта (любое число).
Пример
Проект в SCADA ZETView

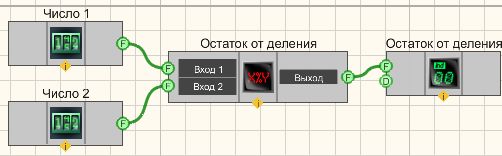

В этой схеме компонент Остаток от деления позволяет нам получить остаток от деления числа 1 на число 2. Селектор служат для ввода численных значений на вход компонента Остаток от деления. Цифровой индикатор нужен для графического вывода уже округленного значения. Данный компонент используется для создания различных проектов, в том числе таких как тензодатчики натяжения.
Результат работы проекта
