Фильтрация — компонент. Создаёт дополнительные виртуальные каналы для обработки сигналов. Все сигналы — реальные и виртуальные имеют внутреннюю синхронизацию, что позволяет проводить их совместную обработку. Предназначен для достоверного оценивания какого-либо параметра сигнала, например, уровня, частоты, коэффициента корреляции с другим сигналом.
Внешний вид компонента
Параметры:
Входные
• канал — фильтрируемый канал;
• част.ФНЧ — частота среза ФНЧ, Гц;
• част.ФВЧ — частота среза ФВЧ, Гц.
Выходные
• Ф.канал — выходной канал фильтра.
Настраиваемые свойства:
Общие свойства (окружение)
• Приведены по данной ссылке.
Частные свойства (в скобках значение, установленное по умолчанию):
• AddLPF (false) — разрешения работы фильтра нижних частот;
• LPFFrequency (1000) — частота среза фильтра нижних частот, Гц;
• AddHPF (false) — разрешения работы фильтра верхних частот;
• HPFFrequency (100) — частота среза фильтра нижних частот, Гц;
• type (линейный) — тип фильтра:
• линейный;
• дифференцирующий 1-го порядка;
• дифференцирующий 2-го порядка;
• интегрирующий 1-го порядка;
• интегрирующий 2-го порядка.
• AddEnvelope (false) — разрешения работы детектора огибающей;
• IntegrationTime (0) — время интегрирования, мс;
• FiltrName — имя канала фильтра.
Программирование
При использовании компонента в сценарии и программируемом компоненте (скрипте) необходимо учитывать диапазоны значений подаваемых на входные ножки компонента, диапазоны значений свойств компонента, а также диапазоны значений параметров методов компонента.
Параметры:
Входные
• канал — фильтруемый канал (от 0 до (количество каналов - 1));
• част.ФНЧ — установка частоты среза фильтра низких частот (от 0.01 до половины частоты дискретизации фильтруемого канала), Гц;
• част.ФВЧ — установка частоты среза фильтра высоких частот (от 0.01 до половины частоты дискретизации фильтруемого канала), Гц.
Настраиваемые свойства:
Общие свойства:
• Приведены по данной ссылке.
Частные свойства :
• VARIANT_BOOL AddLPF — установка и чтение состояния работы фильтра низких частот:
• true — фильтр низких частот включён;
• false — фильтр низких частот выключен.
• FLOAT LPFFrequency — установка и чтение частоты среза фильтра низких частот (от 0.01 до половины частоты дискретизации фильтруемого канала), Гц.
• VARIANT_BOOL AddHPF — установка и чтение состояния работы фильтра высоких частот:
• true - фильтр высоких частот включён;
• false - фильтр высоких частот выключен.
• FLOAT HPFFrequency — установка и чтение частоты среза фильтра высоких частот (от 0.01 до половины частоты дискретизации фильтруемого канала), Гц;
• BSTR Type — установка и чтение типа фильтра:
• линейный - фильтр без интегрирования и дифференцирования;
• дифференцирующий 1 - дифференцирующий фильтр 1-го порядка;
• дифференцирующий 2 - дифференцирующий фильтр 2-го порядка;
• интегрирующий 1 - интегрирующий фильтр 1-го порядка;
• интегрирующий 2 - интегрирующий фильтр 2-го порядка.
• VARIANT_BOOL AddEnvelope — установка и чтение состояния работы детектора огибающей:
• true - детектор огибающей включён;
• false - детектор огибающей выключен.
• FLOAT IntegrationTime — установка и чтение времени интегрирования детектора огибающей (от (2000 / частота дискретизации фильтруемого канала) мс до (500000000 / частота дискретизации фильтруемого канала) мс);
• BSTR FiltrName — установка и чтение имени канала фильтра (любая строка).
Методы:
void ResetIntegr(LONG newVal) - устанавливает интегральную составляющую ПИД-регулятора:
• newVal - значение интегральной составляющей (любое значение).
Пример

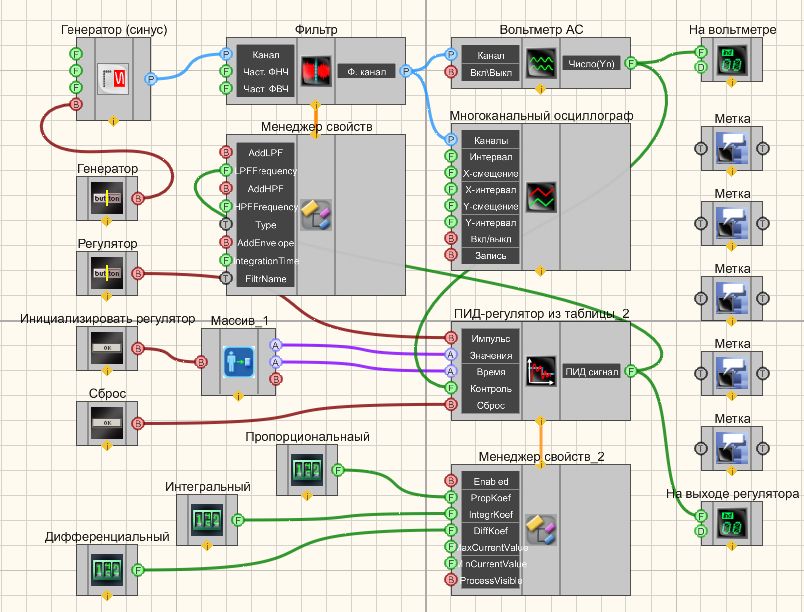

Проект в SCADA ZETView
Данный компонент используется для создания различных проектов, в том числе таких как тензометрическое оборудование.

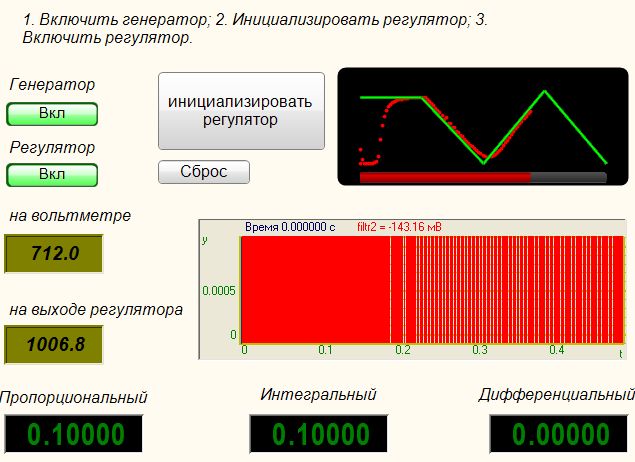

Результат работы проекта
