Входные

• Вкл\Выкл — подключается/отключается к заданному Excel-файлу.

• Название — название документа, к которому подключаться.

• Вкл\Выкл — включается либо отключается отображение редактируемого Excel-файла.

• Сохранить — при поступлении управляющего импульса на данный контакт, сохраняет подключенный документ.

Выходные

• Книга — поступает указатель на Excel-файл.

Общие свойства (окружение)

• Приведены по данной ссылке.

Частные свойства (в скобках значение, установленное по умолчанию):

• ExcelDocFileName — название документа, к которому подключаемся, если не указано, создается чистый документ.

• ExcelDocVisible (false) — параметр, устанавливающий видимость редактируемого excel-файла. Принимает значения true/false. Если значение параметра = true, ZETView обратится к MSExcel и откроет указанный файл.

• Password_read — строка, содержащая пароль на открытие указанного Excel-файла.

• Password_write — строка, содержащая пароль на запись данных в указанный Excel-файл.

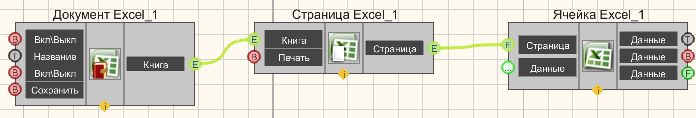

Для записи данных в Excel-файл, используется совместно с компонентами "Страница Excel" и "Ячейка Excel". Соединять компоненты нужно в следующей последовательности:

Данный компонент скорее является составным блоком, нежели самостоятельным компонентом. Необходим при работе с excel-файлами. Несмотря на то, что компоненты "Документ Excel", "Страница Excel" и "Ячейка Excel" имеют входные и выходные контакты одного типа, с этих контактов поступают разнящиеся данные. С компонента "Документ Excel" поступает указатель на книгу, а с компонента "Страница Excel" указатель на страницу. Поэтому нельзя соединить "Документ Excel" и "Ячейка Excel" напрямую.

Компонент стабильно работает с версией Microsoft Office Excel 2007.

При использовании компонента в сценарии и программируемом компоненте (скрипте) необходимо учитывать диапазоны значений подаваемых на входные ножки компонента, диапазоны значений свойств компонента, а также диапазоны значений параметров методов компонента.

Входные

• Название — текстовое название документа к которому необходимо подключаться (текст).

Общие свойства (окружение)

• Приведены по данной ссылке.

Частные свойства (в скобках значение, установленное по умолчанию):

• BSTR ExcelDocFileName — установка и чтение названия документа, к которому подключаемся, если не указано, создается чистый документ (строка).

• VARIANT_BOOL ExcelDocVisible — установка и чтение показать или спрятать программу Excel:

• true - выходное значение выдается при включении показать программу Excel;

• false - выходное значение не выдается при включении спрятать программу Excel.

• BSTR Password_read — установка и чтение пароля на открытие файла (строка).

• BSTR Password_write — установка и чтение пароля на запись данных в файл (строка).

Примечание: ZETExcelDocument.осх если файл указаный у него в свойствах необнаружен он будет пытаться найти его в директории с ехе проекта. если и там его нету он выдаст сообщение что файл не обнаружен в таком то месте и если нажать "Ок" вызовется filedialog с выбором файла для открытия. Предварительно нужно создать и положить в выбранную папку файл с расширением с названием и расширением *.xlsx.

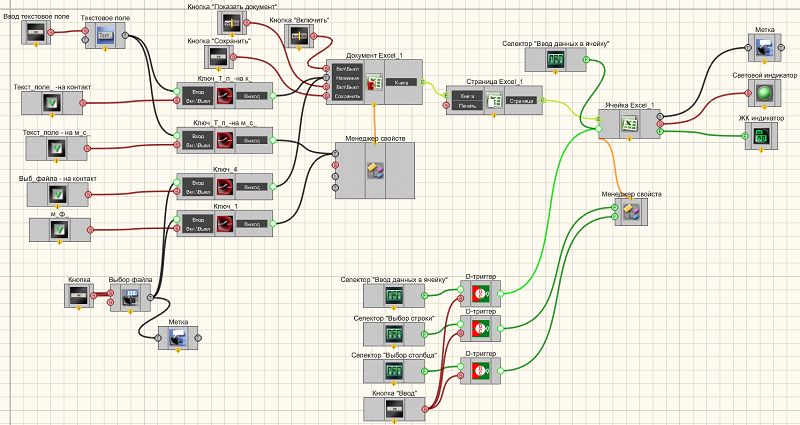

Проект в SCADA ZETView

Данный компонент используется для создания различных проектов, в том числе таких как тензометрическая система.

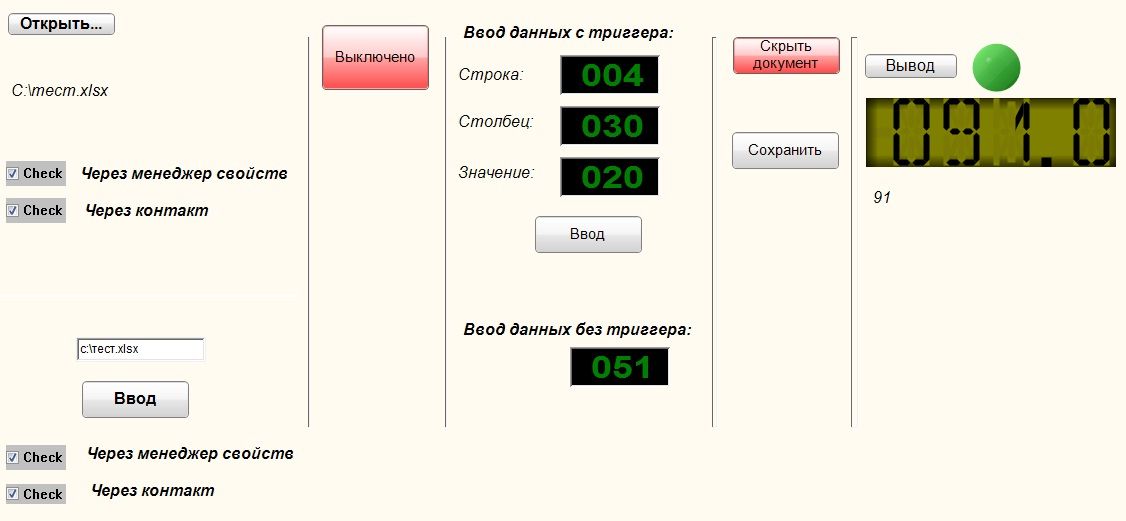

Результат работы проекта
