Входные

• Страница — указатель на страницу Excel, в ячейки которой будет производиться запись значений.

• Данные — данные любого типа, которые будут записаны в указанную ячейку.

Выходные

• Данные — выводятся данные, находящиеся в ячейке (текст).

• Данные — выводятся данные, находящиеся в ячейке (bool).

• Данные — выводятся данные, находящиеся в ячейке (float).

Общие свойства (окружение)

• Приведены по данной ссылке.

Частные свойства (в скобках значение, установленное по умолчанию):

• Line (1) — номер строки, в которую производиться запись.

• Col (1) — номер столбца, в которую производиться запись.

Данный компонент имеет некоторую особенность работы. Если, компонент получает одновременно 3 параметра: номер строки, номер столбца и значение которое необходимо записать, то независимо от количества изменений номера строки или номера столбца компонент не перейдет к нужной ячейке пока не получит значение на вход "Данные". То есть, если записать значение "3" в ячейку (1,2), а затем не меняя значение поменять номер ячейки, например (2,3), ничего не изменится. Но если, допустим подать на вход "Данные" значение 4, то компонент запишет в указанный excel-файл в ячейку (2,3), или в ту которая указана, значение 4.

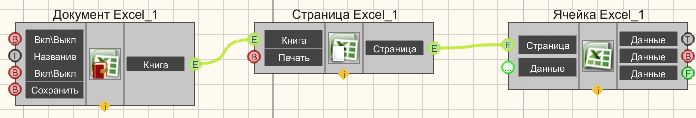

Компонент "Ячейка Excel" специфичен и является составным блоком, а не самостоятельным компонентом. Для записи данных в Excel-файл, необходимо использовать данный компонент совместно с компонентами "Страница Excel" и "Документ Excel". Соединять компоненты нужно в следующей последовательности:

Несмотря на то, что компоненты "Документ Excel", "Страница Excel" и "Ячейка Excel" имеют входные и выходные контакты одного типа, с этих контактов поступают разнящиеся данные. С компонента "Документ Excel" поступает указатель на книгу, а с компонента "Страница Excel" указатель на страницу. Поэтому нельзя соединить "Документ Excel" и "Ячейка Excel" напрямую.

Примечание: ZETExcelDocument.осх если файл указаный у него в свойствах необнаружен он будет пытаться найти его в директории с ехе проекта. если и там его нету он выдаст сообщение что файл не обнаружен в таком то месте и если нажать "Ок" вызовется filedialog с выбором файла для открытия. Предварительно нужно создать и положить в выбранную папку файл с расширением с названием и расширением *.xlsx.

При использовании компонента в сценарии и программируемом компоненте (скрипте) необходимо учитывать диапазоны значений подаваемых на входные ножки компонента, диапазоны значений свойств компонента, а также диапазоны значений параметров методов компонента.

Входные

• Страница — указатель на страницу Excel, в ячейки которой будет производиться запись значений (любое число);

• Данные — значения данных, которые нужно записать в указанную ячейку (любого типа).

Общие свойства (окружение)

• Приведены по данной ссылке.

Частные свойства (в скобках значение, установленное по умолчанию):

• LONG Line — установка и чтение строки, в которую производится запись (число).

• LONG Col — установка и чтение столбца, в который производится запись (число).

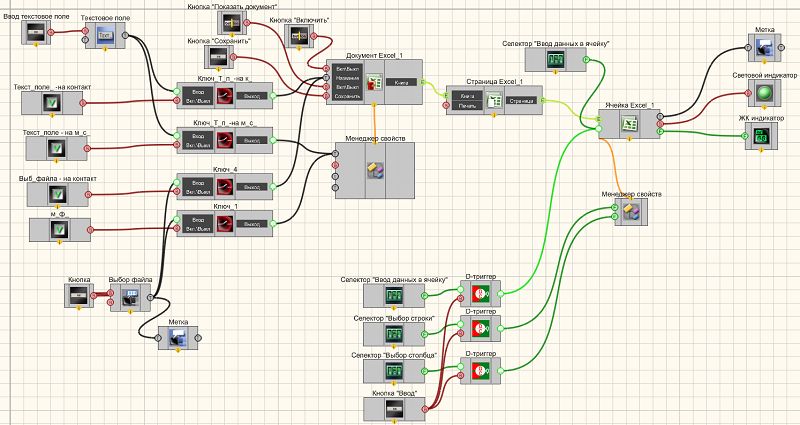

Проект в SCADA ZETView

Данный компонент используется для создания различных проектов, в том числе таких как анализатор звукового спектра.

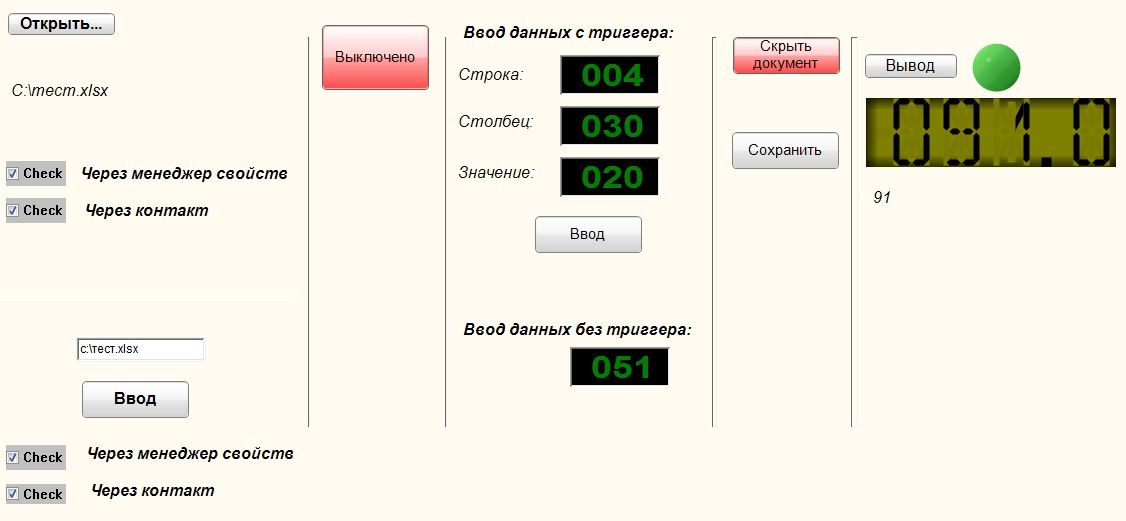

Результат работы проекта
