Горизонтальный индикатор процесса
Горизонтальный индикатор процесса
Горизонтальный индикатор процесса — компонент. Предназначен для графического отображения бинарного состояния протекания процесса. Работает от кнопки.
Внешний вид компонента
Параметры:
Входные
• Процесс — канал с логическими значениями-состояниями.
Настраиваемые свойства:
Общие свойства (окружение)
• Приведены по данной ссылке.
Частные свойства (в скобках значение, установленное по умолчанию):
• process (0) — значение состояния процесса.
Программирование
При использовании компонента в сценарии и программируемом компоненте (скрипте) необходимо учитывать диапазоны значений подаваемых на входные ножки компонента, диапазоны значений свойств компонента, а также диапазоны значений параметров методов компонента.
Настраиваемые свойства:
Общие свойства (окружение)
• Приведены по данной ссылке.
Частные свойства (в скобках значение, установленное по умолчанию):
• LONG Process — установка и чтение состояния видимости процесса при работе проекта (от 0 - не виден, 1 - виден).
Пример
Проект в SCADA ZETView
При нажатом состоянии компонента CheckBox на экране монитора (в режиме оператора) Индикатор процесса становится видным и появляется полоса протекания процесса. Данный компонент используется для создания различных проектов, например таких как "виброиспытательная система"

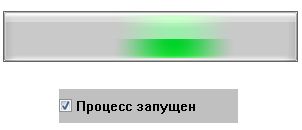

Результат работы проекта
