Входные

• Данные — данные для отображения на индикаторе.

Общие свойства (окружение)

• Приведены по данной ссылке.

Частные свойства (в скобках значение, установленное по умолчанию):

• Max (10) — максимальное значение, которое сможет отобразить индикатор;

• DivCount (10) — общее число делений на шкале;

• Value (0) — текущее значение;

• TextSize (9) — размер текста цифр на индикаторе;

• textstyle (FontStyleBoldItalic) — стиль текста цифр на индикаторе;

• BackColor (0000ff) — цвет фона и ободов индикатора;

• ArrowColor (ff0000) — цвет стрелки;

• ArrowWidth (4) — толщина стрелки;

• haveArrow (false) — включение/выключение формы указателя в виде стрелки;

• digits (0.1) — установка точности;

• Enable (true) — активация/дезактивация работы индикатора;

• Amplifuer (1) — установка множителя шкалы;

• Unit (мВ) — единица измерения.

При использовании компонента в сценарии и программируемом компоненте (скрипте) необходимо учитывать диапазоны значений подаваемых на входные ножки компонента, диапазоны значений свойств компонента, а также диапазоны значений параметров методов компонента.

Входные

• Данные — значение, которых необходимо отобразить (любое число).

Общие свойства (окружение)

• Приведены по данной ссылке.

Частные свойства (в скобках значение, установленное по умолчанию):

• FLOAT Max — установка и чтение максимального значения (любое число).

• LONG DivCount — установка и чтение количества делений на шкалу (любое число).

• FLOAT Value — установка и чтение текущего значения (от минус бесконечности до плюс бесконечности).

• LONG TextSize — установка и чтение размера шрифта (любое число).

• BSTR TextStyle — установка и чтение стиля текста (строка):

• FontStyleBold;

• FontStyleBold;

• FontStyleItalic;

• FontStyleBoldItalic;

• FontStyleUnderline;

• FontStyleStrikeout.

• LONG BackColor — установка и чтение цвета фона и ободков (любое число).

• LONG ArrowColor — установка и чтение цвета стрелочки (любое число).

• LONG ArrowWidth — установка и чтение толщины указателя (любое число).

• VARIANT_BOOL haveArrow — установка и чтение указатель в виде стрелочки:

• true — выходное значение выдается при поступлении данных;

• false — выходное значение не выдается при поступлении данных.

• BSTR Digits — установка и чтение точности расчета: 1; 0.1; 0.01; 0.001; 0.0001; 0.00001; 0.000001 (строка).

• VARIANT_BOOL Enable — установка и чтение активности:

• true — выходное значение выдается при поступлении данных;

• false — выходное значение не выдается при поступлении данных.

• LONG Amplifyer — установка и чтение множителя (любое число).

• BSTR Unit — установка и чтение единицы измерения (строка)

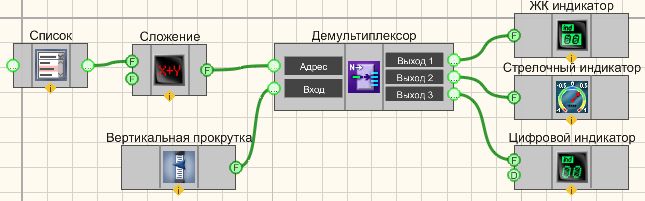

Проект в SCADA ZETView

Используемые компоненты: ЖК индикатор, Стрелочный индикатор, Цифровой индикатор, Список, Сложение, Вертикальная прокрутка, Демультиплексор. Стрелочный индикатор используется для создания различных проектов, например таких как "Система управления вибростендами"

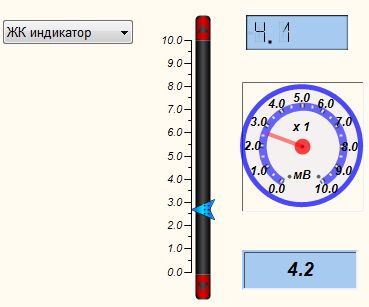

Результат работы проекта
