Входные

• Число — данные отображения на ЖК индикаторе.

Общие свойства (окружение)

• Приведены по данной ссылке.

Частные свойства (в скобках значение, установленное по умолчанию):

• IndValue (0) — отображаемое значение, которое поступает на индикатор;

• BackColor (7f7f00) — позволяет задавать цвет фона;

• TextColor (000000) — позволяет задать цвет текста;

• TextChangeColor (000000) — позволяет устанавливать цвет разряда с измененным значением;

• TextSize (40) — позволяет устанавливать размер текста;

• Enable (true) — позволяет включать и выключать индикатор;

• InactiveColor (c0c0c0) — управляет цветом фона в неактивном состоянии;

• precision (0.01) — позволяет устанавливать точность отображения;

• digits (3) — позволяет устанавливать число цифр до запятой;

• BoldFont (true) — устанавливает и отключает жирный шрифт.

При использовании компонента в сценарии и программируемом компоненте (скрипте) необходимо учитывать диапазоны значений подаваемых на входные ножки компонента, диапазоны значений свойств компонента, а также диапазоны значений параметров методов компонента.

Входные

• Число — значение числа для расчёта отображения (любое число).

Общие свойства (окружение)

• Приведены по данной ссылке.

Частные свойства (в скобках значение, установленное по умолчанию):

• FLOAT IndValue — установка и чтение отображаемого значения (от минус бесконечности до плюс бесконечности);

• LONG BackColor — установка и чтение фонового цвета (любое число);

• LONG TextColor — установка и чтение цвета текста (любое число);

• LONG TextChangeColor — установка и чтение цвета разряда с измененным значением (любое число);

• SHORT TextSize — установка и чтение размера текста (любое число);

• VARIANT_BOOL Enable — установка и чтение Активен\Неактивен уровень:

• true — выходное значение выдаётся при активном уровне;

• false — выходное значение не выдаётся при не активном уровне.

• LONG InactiveColor — установка и чтение цвета фона в неактивном состоянии (любое число);

• BSTR Precision — установка и чтение точности: 1; 0.1; 0.01; 0.001; 0.0001; 0.00001; 0.000001 (строка);

• BSTR Digits — установка и чтение цифр до запятой (строка): 1; 2; 3; 4; 5; 6 (строка);

• VARIANT_BOOL BoldFont — установка и чтение Жирный\Не жирный шрифт:

• true — выходное значение выдаётся при жирном шрифте;

• false — выходное значение не выдаётся при не жирном шрифте.

• void resetValue(void) — устанавливает сброс в ноль (любое значение);

• void resetState(void) — устанавливает сброс в неопределённость (любое значение).

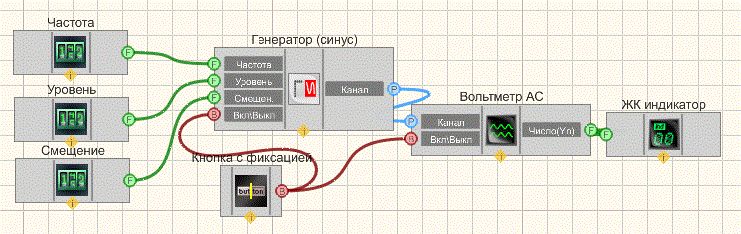

Проект в SCADA ZETView

В этой схеме компонент Вольтметр переменного тока измеряет значение переменного напряжения, поступающего с Синусоидального сигнала. Селекторы служат для установки частоты, уровня и смещения генератора. Далее измеренное значение поступает на ЖК индикатор для графического представления информации.

Данный компонент используется для создания различных проектов, например таких как "воспроизведение виброудара"

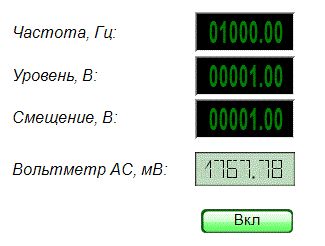

Результат работы проекта
