Кнопка с картинкой
Кнопка с картинкой
Кнопка с картинкой — компонент. Используется для установки в проект кнопки, которая, по сути является кнопкой с фиксацией, но вместо надписи имеет картинку.
Внешний вид компонента
Параметры:
Входные
• Импульс — на выходе управляющий импульс, на котором при нажатии кнопки возникнет кратковременно меняющийся логический уровень.
Настраиваемые свойства:
Общие свойства (окружение)
• Приведены по данной ссылке.
Частные свойства (в скобках значение, установленное по умолчанию):
• imagesource (загрузить из списка) — источник загрузки изображения (загрузить из списка/загрузить из файла).
• image (Очистить) — выбор внешнего вида кнопки на панели оператора:
• Калькулятор.
• Часы.
• Дискета.
• Документ.
• Параметры.
• Принтер.
• Конфигурация.
• Вибростенд 1.
• Вибростенд 2.
• Информация.
• Таймер.
• Обновление.
• Выбор папки.
• Сохранить.
• Открыть.
• Вперед.
• Назад.
• Вверх.
• Старт.
• Стоп.
• Очистить.
• FileName — установка названия файла загружаемого изображения и местоположения на диске. Позволяет загружать свои рисунки.
• ToolTip — текст всплывающей подсказки.
Примечание:
При обновлении данных из каналов, фокус переносится на главное окно проекта.
Передача фокуса главному окну проекта происходит при нажатии кнопок через скрипт.
Программирование
При использовании компонента в сценарии и программируемом компоненте (скрипте) необходимо учитывать диапазоны значений подаваемых на входные ножки компонента, диапазоны значений свойств компонента, а также диапазоны значений параметров методов компонента.
Настраиваемые свойства:
Общие свойства (окружение)
• Приведены по данной ссылке.
Частные свойства (в скобках значение, установленное по умолчанию):
• BSTR ImageSource — установка и чтение источника загрузки изображенияЗагрузить из списка; Загрузить из файла (строка);
• BSTR Image — установка и чтение изображения: Калькулятор; Часы; Дискета; Документ; Параметры; Принтер; Конфигурация; Вибростенд 1; Вибростенд 2; Информация; Таймер; Обновление; Выбор папки; Сохранить; Открыть; Вперед; Назад; Вверх; Старт; Стоп; Очистить (строка);
• BSTR FileName — установка и чтение имени загружаемого изображения из файла (строка);
• BSTR ToolTip — установка и чтение текста всплывающей подсказки (строка).
Методы:
• Press(void) — устанавливается нажать на кнопку (любое значение).
Пример

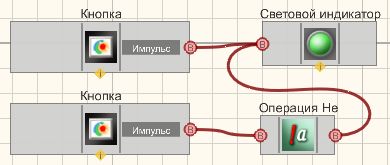

Проект в SCADA ZETView
В этой схеме компонент Световой индикатор служит для графического представления состояния последней нажатой Кнопки с картинкой. Данный компонент используется для создания различных проектов, например таких как "Аттестация виброиспытательной системы"
Результат работы проекта
