Медианный фильтр
Медианный фильтр
Медианный фильтр — компонент. Предназначен для эффективной обработки сигналов, подверженных воздействию импульсных помех. Медианный фильтр выбирает из потока данных N значений (где N - это размер окна) вокруг каждого элемента входного массива. Выбранные данные сортируются по возрастанию и в выходной массив записывается элемент из середины отсортированного массива.
Внешний вид компонента
Параметры:
Входные
• {Y} — входной массив.
Выходные
• A{Yn} — поступает фильтрованный медианным фильтром массив.
Настраиваемые свойства:
Общие свойства (окружение)
• Приведены по данной ссылке.
Частные свойства (в скобках значение, установленное по умолчанию):
• WindowLen (3) — ширина окна медианного фильтра.
Программирование
При использовании компонента в сценарии и программируемом компоненте (скрипте) необходимо учитывать диапазоны значений подаваемых на входные ножки компонента, диапазоны значений свойств компонента, а также диапазоны значений параметров методов компонента.
Параметры:
Входные
• {Y} — значения массива, на который подается входной массив.
Настраиваемые свойства:
Общие свойства (окружение)
• Приведены по данной ссылке.
Частные свойства (в скобках значение, установленное по умолчанию):
• LONG WindowLen — установка и чтение ширины окна медианного фильтра (число).
Пример

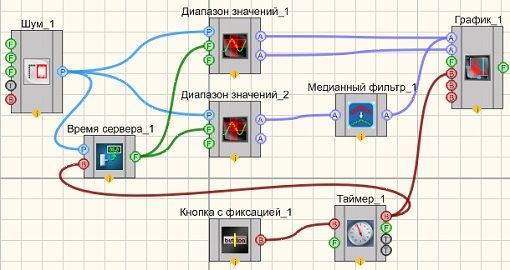

Проект в SCADA ZETView
Данный компонент используется для создания различных проектов, в том числе таких как Прибор для измерения вибрации.

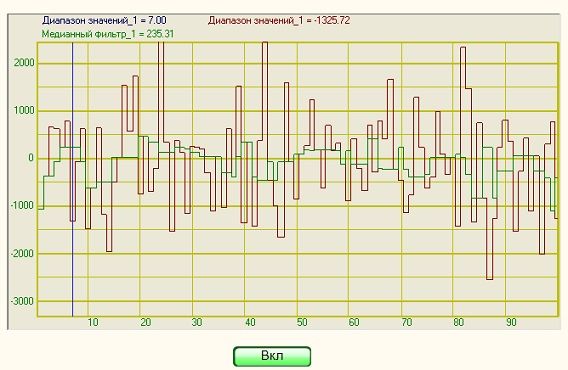

Результат работы проекта
