Сокращение массива
Сокращение массива
Сокращение массива — компонент. Сокращает массив, путём отсечения N-го количества элементов справа или слева, где N - размер сокращения массива.
Внешний вид компонента
Параметры:
Входные
• {Y} — входной массив.
Выходные
• A{Y} — поступает сокращенный массив.
Настраиваемые свойства:
Общие свойства (окружение)
• Приведены по данной ссылке.
Частные свойства (в скобках значение, установленное по умолчанию):
• cuttype (Справа) — тип сокращения массива. На выбор принимает два значения: Слева и Справа. Посредством данной настройки выбирается с какой стороны будут отсечены элементы массива.
• CutSize (0) — количество сокращаемых элементов. Принимает любое целочисленное значение. Означает количество отсекаемых элементов массива.
Программирование
При использовании компонента в сценарии и программируемом компоненте (скрипте) необходимо учитывать диапазоны значений подаваемых на входные ножки компонента, диапазоны значений свойств компонента, а также диапазоны значений параметров методов компонента.
Параметры:
Входные
• {Y} — значения массива, который будет взят для сокращения массива.
Настраиваемые свойства:
Общие свойства (окружение)
• Приведены по данной ссылке.
Частные свойства (в скобках значение, установленное по умолчанию):
• BSTR CutType — установка и чтение типа сокращения массива: Справа; Слева (строка).
• LONG CutSize — установка и чтение количества сокращаемых элементов (число).
Методы:
• FLOAT GetValueFromIndex(LONG index) — считать значение массива по заданному индексу.
Пример

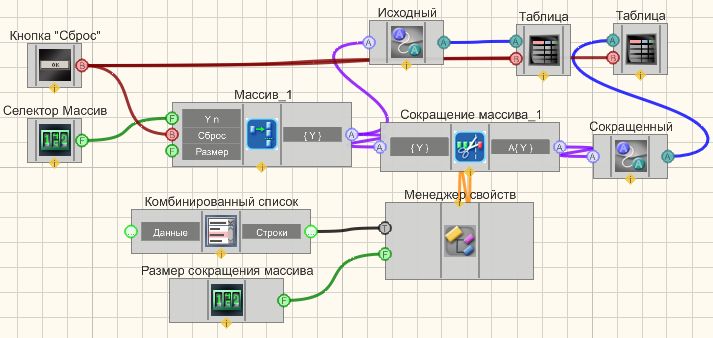

Проект в SCADA ZETView
В данной схеме показана работа компонента Сокращение массива.
С помощью Селектора вводятся элементы массива, которые затем поступают на формировщик массивов. Далее сформированный массив поступает на вход компонента Сокращение массива, также конвертируется в строковый массив, с помощью Конвертера (числ.мас.-стр.мас.), и отображается в Таблице данных. Выходной сокращенный массив с компонента Сокращение массива также конвертируется и выводится в Таблицу данных.
Селектор "Размер сокращения массива" и Комбинированный список "Ширина уровня" подключены к "Сокращение массива" через Менеджер свойств, позволяют пользователю настраивать соответствующие характеристики. Так как изначально у компонента "Сокращение массива" нет данных контактов, а только лишь настраиваемые свойства, селекторы подключаются к ним через менеджер свойств.
Данный компонент используется для создания различных проектов, в том числе таких как Система программного обеспечения.

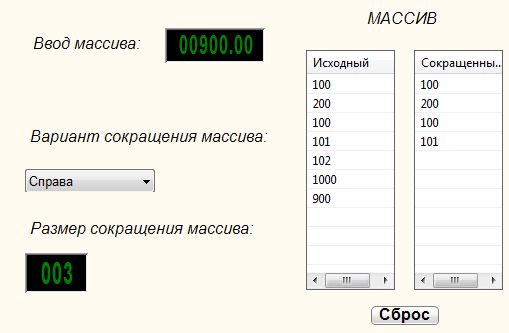

Результат работы проекта
