Карта
Карта
Карта — компонент. Предназначен для отображения карт и позволяет делать на ней отметки.
Внешний вид компонента
Параметры:
Входные
• Объект — добавление нового объекта на карту;
• Очистить — при подаче на который импульса, производится очистка карты.
Настраиваемые свойства:
Общие свойства (окружение)
• Приведены по данной ссылке.
Частные свойства (в скобках значение, установленное по умолчанию):
• MapFileName — рисунок с картой в формате *.png (строка).
• LeftTopLat (0) — GPS координаты левого верхнего угла (широта).
• LeftTopLong (0) — GPS координаты левого верхнего угла (долгота).
• RightBottomLat (0) — GPS координаты правого нижнего угла (широта).
• RightBottomLong (0) — GPS координаты правого нижнего угла (долгота).
• StaticObject — cтатические объекты через точку с запятой. Формат — широта,долгота,радиус1,радиус2,цвет,метка.
• ToolTip — вспомогательная всплывающая подсказка. Записываются через точку с запятой.
• fKmPerDegree — определяется соотношение километр/градус для рисования круга на карте.
Программирование
При использовании компонента в сценарии и программируемом компоненте (скрипте) необходимо учитывать диапазоны значений подаваемых на входные ножки компонента, диапазоны значений свойств компонента, а также диапазоны значений параметров методов компонента.
Параметры:
Входные
• Объект — значение строки для добавления нового объекта на карту.
Настраиваемые свойства:
Общие свойства (окружение)
• Приведены по данной ссылке.
Частные свойства (в скобках значение, установленное по умолчанию):
• BSTR MapFileName — установка и чтение рисунка с картой в формате *.png (строка).
• FLOAT LeftTopLat — установка и чтение GPS координаты левого верхнего угла (широта) (число).
• FLOAT LeftTopLong — установка и чтение GPS координаты левого верхнего угла (долгота) (число).
• FLOAT RightBottomLat — установка и чтение GPS координаты правого нижнего угла (широта) (число).
• FLOAT RightBottomLong — установка и чтение GPS координаты правого нижнего угла (долгота) (число).
• BSTR StaticObjects — установка и чтение статических объектов через точку с запятой. Формат - широта, долгота, радиус1, радиус2, цвет, метка (строка).
• BSTR ToolTip — установка и чтение вспомогательной всплывающей подсказки. Записываются через точку с запятой (строка).
• FLOAT fKmPerDegree — установка и чтение соотношение километр/градус для рисования круга на карте (число).
Пример 1

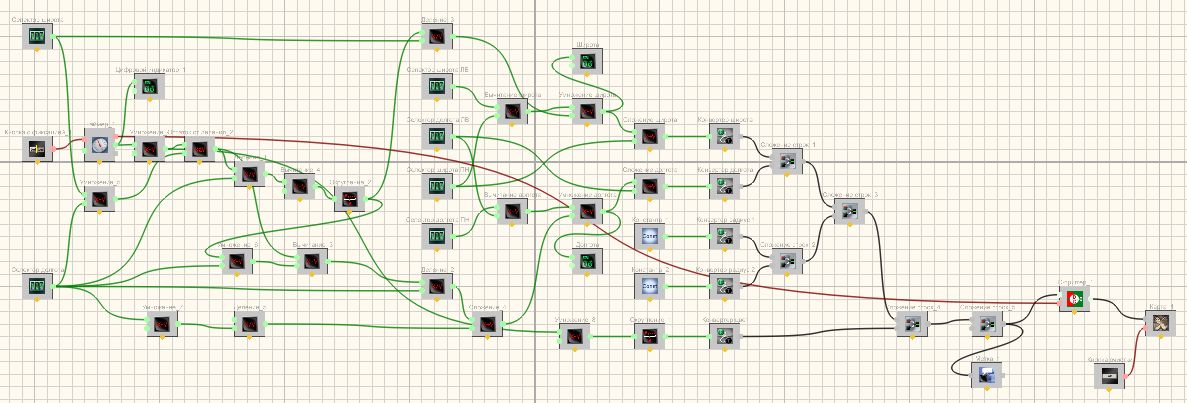

Проект в SCADA ZETView
Данный компонент используется для создания различных проектов, в том числе таких как Измерение вибрации.

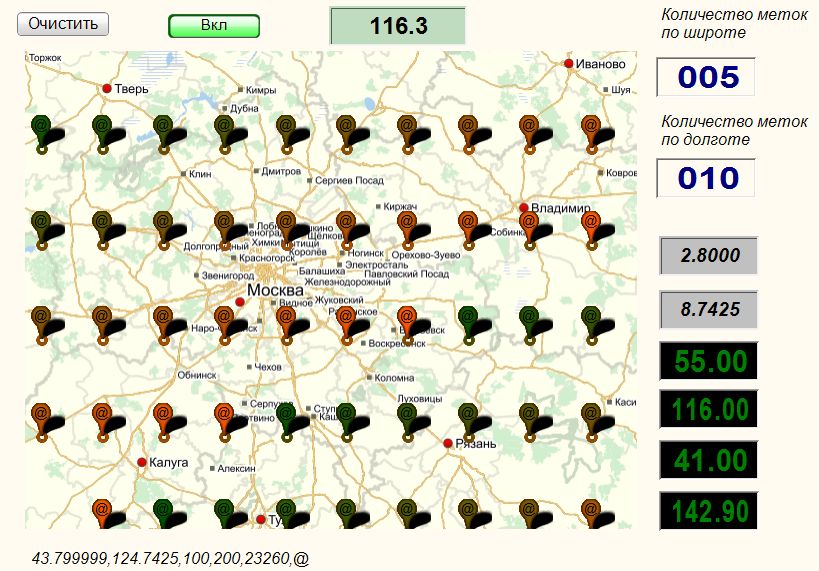

Результат работы проекта
Пример 2
Проект в SCADA ZETView
Данный компонент используется для создания различных проектов, в том числе таких как Датчик акселерометр.
Результат работы проекта
