Геометрическая фигура
Геометрическая фигура
Геометрическая фигура — компонент. Предназначен для выбора формы: прямоугольник (круг, треугольник), цвета и с управляемыми координатами (X,Y).
Внешний вид компонента
Параметры:
Входные
• Цвет — присваивается цвет геометрической фигуры.
Настраиваемые свойства:
Общие свойства (окружение)
• Приведены по данной ссылке.
Частные свойства (в скобках значение, установленное по умолчанию):
• Color (000000) — выбираем цвет геометрической фигуры.
• Figuretype (Круг) — тип геометрической фигуры:
• Круг.
• Прямоугольник.
• Треугольник.
Программирование
При использовании компонента в сценарии и программируемом компоненте (скрипте) необходимо учитывать диапазоны значений подаваемых на входные ножки компонента, диапазоны значений свойств компонента, а также диапазоны значений параметров методов компонента.
Параметры:
Входные
• Цвет — значение регулируемого цвета геометрической фигуры (от 0 до 255).
Настраиваемые свойства:
Общие свойства (окружение)
• Приведены по данной ссылке.
Частные свойства (в скобках значение, установленное по умолчанию):
• LONG Color — установка и чтение цвета геометрической фигуры (от 0 до 255).
• BSTR FigureType — установка и чтение типа геометрической фигуры: Круг; Прямоугольник; Треугольник (строка).
Пример 1

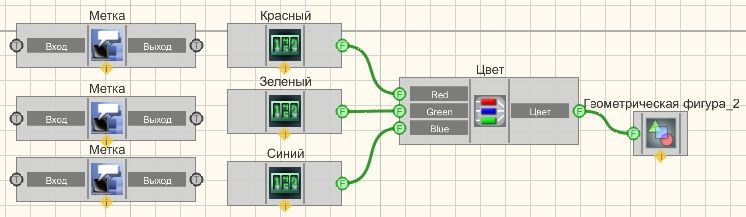

Проект в SCADA ZETView
В этой схеме компонент Геометрическая фигура предназначен для изменений цвета значения которых поступают с Селектора №1, Селектора №2, Селектора №3.
Данный компонент используется для создания различных проектов, в том числе таких как измерение акустических характеристик

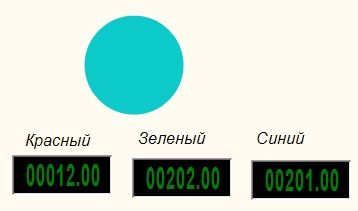

Результат работы проекта
Пример 2

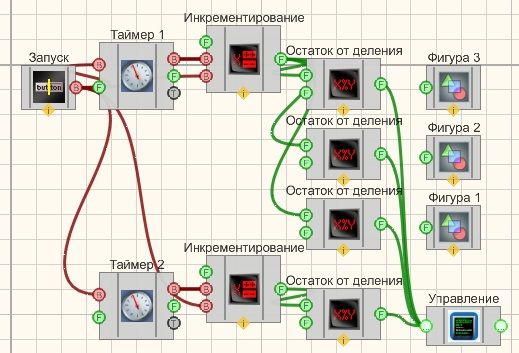

Проект в SCADA ZETView
В этой схеме компонент Геометрическая фигура предназначен для с управляемыми координатами (X,Y). Данный компонент используется для создания различных проектов, в том числе таких как Датчик наклона.
Результат работы проекта
