Входные

• Информация — содержит информацию о каналах;

• Устройства — содержит список устройств;

• Канал АЦП — текущий список включенных каналов АЦП;

• Канал ЦАП — текущий список включенных каналов ЦАП;

• Виртуальный канал — текущий список включенных виртуальных каналов;

• Доступные ЦАП — текущий список доступных ЦАП;

• Неактивные каналы АЦП — список отключенных каналов АЦП;

• Отключенные АЦП — канал отключенного АЦП;

• Интел. датчик — интеллектуальный датчик;

• Отключенный интел. датчик — отключенный интеллектуальный датчик;

• Быст. канал — быстрый канал — содержит по порядку список каналов присутствующих на сервере.

Общие свойства (окружение)

• Приведены по данной ссылке.

Частные свойства (в скобках значение, установленное по умолчанию):

• DACChannels (true) — мониторинг каналов ЦАП.

• VirtualChannels (true) — мониторинг виртуальных каналов.

• Devices (true) — мониторинг внешних устройств.

При использовании компонента в сценарии и программируемом компоненте (скрипте) необходимо учитывать диапазоны значений подаваемых на входные ножки компонента, диапазоны значений свойств компонента, а также диапазоны значений параметров методов компонента.

Общие свойства (окружение)

• Приведены по данной ссылке.

Частные свойства (в скобках значение, установленное по умолчанию):

• VARIANT_BOOL ADCChannels — установка и чтение постоянного наблюдения за каналами АЦП (мониторинг):

• true — включено постоянное наблюдения за каналами АЦП;

• false — выключено постоянного наблюдения за каналами АЦП.

• VARIANT_BOOL DACChannels — установка и чтение постоянного наблюдения за каналами ЦАП (мониторинг):

• true — включено постоянное наблюдение за каналами ЦАП;

• false — выключено постоянного наблюдение за каналами ЦАП.

• VARIANT_BOOL VirtualChannels — установка и чтение постоянного наблюдения за виртуальными каналами (мониторинг):

• true — включено постоянное наблюдение за виртуальными каналами;

• false — выключено постоянного наблюдение за виртуальными каналами.

• VARIANT_BOOL Devices — установка и чтение постоянного наблюдения за устройствами (мониторинг):

• true — включено постоянное наблюдение за устройствами;

• false — выключено постоянного наблюдение за устройствами.

Данный пример требует подключенного ZET-устройства, содержащего ЦАП.

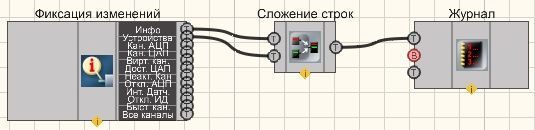

Проект в SCADA ZETView

В этой схеме компонент Фиксация изменений регистрирует изменения происходящие с одним из внешних подключаемых модулей в компонент Журнал событий. Но после предварительной склеивания информации об устройстве и происходимыми с ним изменениями (компонент Сложение строк). Данный компонент используется для создания различных проектов, в том числе таких как цифровые тензодатчики.

Результат работы проекта
