Входные

Не имеет.

Выходные

• канал — виртуальный выходной канал, с которого поступают мгновенные значения, получаемые с формулы.

Общие свойства (окружение)

• Приведены по данной ссылке.

Частные свойства (в скобках значение, установленное по умолчанию):

• ChannelName (канал) — цифробуквенное обозначение канала;

• Conversion (мВ) — единица измерения по каналу;

• MaxLevel (1000) — максимально допустимый уровень по каналу, ед. изм;

• Referense (0.001) — опора для расчета уровня в дБ (нулевой уровень для начала отсчета шкалы в дБ);

• Formula (0) — формула;

• MinLevel (0.001) — минимальный уровень по каналу, ед. изм;

• Frequency (100) — частота дискретизации канала, Гц.

При использовании компонента в сценарии и программируемом компоненте (скрипте) необходимо учитывать диапазоны значений подаваемых на входные ножки компонента, диапазоны значений свойств компонента, а также диапазоны значений параметров методов компонента.

Общие свойства (окружение)

• Приведены по данной ссылке.

Частные свойства (в скобках значение, установленное по умолчанию):

• BSTR ChannelName — установка и чтение имени канала (строка);

• BSTR Conversion — установка и чтение единицы измерения по каналу (строка);

• FLOAT MaxLevel — установка и чтение максимальный уровень по каналу, ед. изм. (любое значение);

• FLOAT Referense — установка и чтение опорное значение уровня для вычисления децибел (любое значение);

• BSTR Formula — установка и чтение формулы (строка);

• FLOAT MinLevel — установка и чтение минимального уровня по каналу, ед. изм. (любое значение);

• FLOAT Frequency — установка и чтение частоты дискретизации канала, Гц (любое значение).

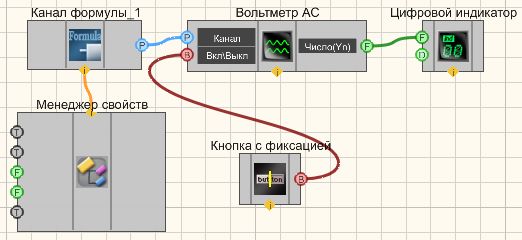

Проект в SCADA ZETView

Данный компонент используется для создания различных проектов, в том числе таких как преобразователь интерфейса usb 485.

Результат работы проекта
