Генератор DS360
Генератор DS360
Генератор DS360 — компонент. Используются для воспроизведения электромагнитных сигналов. Прибор DS360 позволяет воспроизводить сигнал определенной формы, что бывает необходимо при исследованиях и настройке различных электронных систем. Устройство позволяет формировать определенные виды импульсов с заданными характеристиками. С помощью него можно легко и удобно провести испытания вычислительных уст
Внешний вид компонента
Параметры:
Входные
• частота — частота генерируемого сигнала, Гц;
• уровень — уровень генерируемого сигнала, В;
• смещение — смещение генерируемого сигнала, В;
• вкл/выкл — состояние работы генератора.
Настраиваемые свойства:
Общие свойства (окружение)
• Приведены по данной ссылке.
Частные свойства (в скобках значение, установленное по умолчанию):
• PortNumber (1) — номер последовательного (COM) порта для работы с генератором;
• BaudRate (19200) — скорость обмена данными по последовательному (COM) порту с генератором, бит/с;
• signaltype (Синус) — тип генерируемого сигнала:
• Синус.
• Меандр.
• Frequency (1000) — частота генерируемого сигнала, Гц;
• Amplitude (1) — уровень СКЗ генерируемого сигнала, В;
• Offset (0) — смещение нуля генерируемого сигнала, В;
• OutputStatus (false) — состояние работы генератора;
• outputmode (небаласный) — режим выхода.
Программирование
При использовании компонента в сценарии и программируемом компоненте (скрипте) необходимо учитывать диапазоны значений подаваемых на входные ножки компонента, диапазоны значений свойств компонента, а также диапазоны значений параметров методов компонента.
Параметры:
Входные
• частота — значение выходного частоты генерируемого сигнала, Гц. (число);
• уровень — значение выходного уровня генерируемого сигнала, В (число);
• смещение — значение выходного смещения генерируемого сигнала, В (число).
Настраиваемые свойства:
Общие свойства (окружение)
• Приведены по данной ссылке.
Частные свойства (в скобках значение, установленное по умолчанию):
• LONG PortNumber — установка и чтение номера последовательного (COM) порта для работы с генератором (от 1 до 255).
• LONG BaudRate — установка и чтение скорости обмена данными по последовательному (COM) порту с генератором, бит/с (число).
• BSTR SignalType — установка и чтение типа генерируемого сигнала: Синус; Меандр (число).
• FLOAT Frequency — установка и чтение частоты генерируемого сигнала, Гц (от 0.01 до (частота дискретизации ЦАП / 2)), Гц.
• FLOAT Amplitude — установка и чтение уровня СКЗ генерируемого сигнала (от 0 В до максимально допустимого уровня данной модели).
• FLOAT Offset — установка и чтение смещения постоянной составляющей генерируемого сигнала, В (от 0 до максимально допустимого данной модели), В.
• VARIANT_BOOL OutputStatus — установка и чтение состояния работы генератора:
• true — состояние работы генератора включён;
• false — состояние работы генератора выключен.
• BSTR OutputMode — установка и чтение режима выхода: Небалансный; Балансный (строка).
Пример

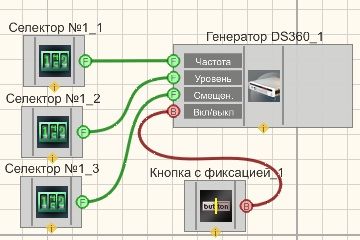

Проект в SCADA ZETView
Данный компонент используется для создания различных проектов, в том числе таких как преобразователь интерфейса rs485.
Результат работы проекта
