Входные

• Адрес — поступает адрес того выхода, к которому будет подключен вход;

• Вход — подключается канал, который в дальнейшем будет коммутироваться.

Выходные

• Выход 1 — подключен канал входа, если будет выбран адрес Выхода;

• ...

• Выход N — подключен канал входа, если будет выбран адрес Выхода N.

Общие свойства (окружение)

• Приведены по данной ссылке.

Частные свойства (в скобках значение, установленное по умолчанию):

• Output (1) — задаётся количество выходов;

• State (1) — текущее подключение демультиплексора.

При использовании компонента в сценарии и программируемом компоненте (скрипте) необходимо учитывать диапазоны значений подаваемых на входные ножки компонента, диапазоны значений свойств компонента, а также диапазоны значений параметров методов компонента.

Входные

• адрес — поступает адрес того выхода, к которому будет подключен вход (любой тип);

• вход — подключается канал, который в дальнейшем будет коммутироваться (любой тип).

Общие свойства (окружение)

• Приведены по данной ссылке.

Частные свойства (в скобках значение, установленное по умолчанию):

• LONG Ouput — установка и чтение количества выходов (от 0 до 50);

• LONG State — установка и чтение текущего состояния демультиплексора (любое число).

Демультиплексор – устройство, которое принимает входной сигнал и направляется им на один из нескольких выходов в соответствии с двоичным кодом, действующим на адресных входах. Остальные выходы в этом случае находятся либо в неактивном состоянии, либо в состоянии разомкнутой цепи. Аналогично работает дешифратор. Единственное отличие состоит в том, что на входы подается только адрес, возбуждающий один из n возможных выходов.

Дешифраторы обычно используются при сопряжении с микропроцессором, когда необходимо выполнить различные действия в зависимости от адреса. Другим применением общего использования дешифратора является организация (разрешение) последовательности действий, согласно достигнутого адреса, заданного выходом двоичного счетчика.

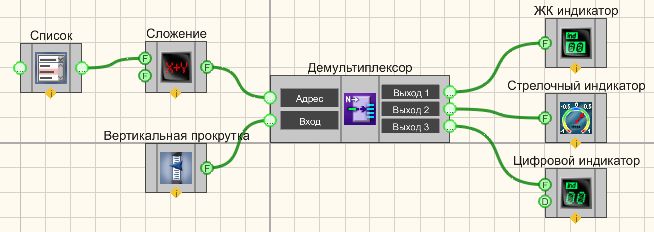

Проект в SCADA ZETView

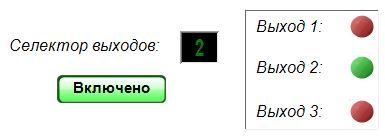

Результат работы проекта

Данный компонент используется для создания различных проектов, в том числе таких как вихретоковые датчики.

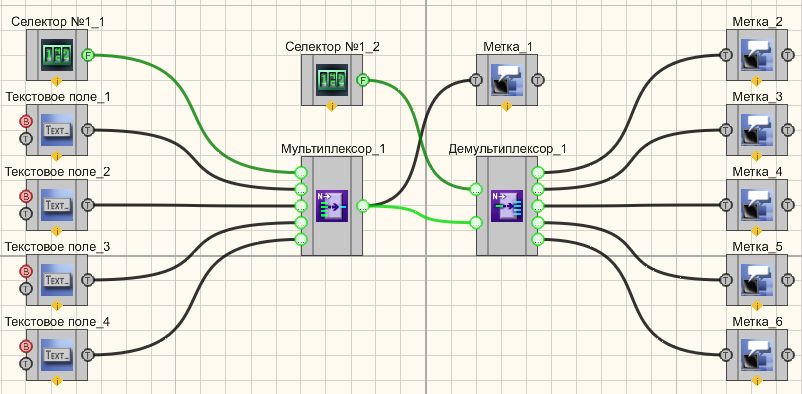

Проект в SCADA ZETView

В этой схеме компонент Демультиплексор служат для подключения канала с Кнопкой с фиксацией (в данном канале устанавливается высокий или низкий логический уровень в зависимости от состояния нажатия кнопки). Селектор позволяет нам выбрать, к какому именно выходному каналу мы подключим канал с кнопкой. Данный компонент используется для создания различных проектов, в том числе таких как датчик абсолютного давления.

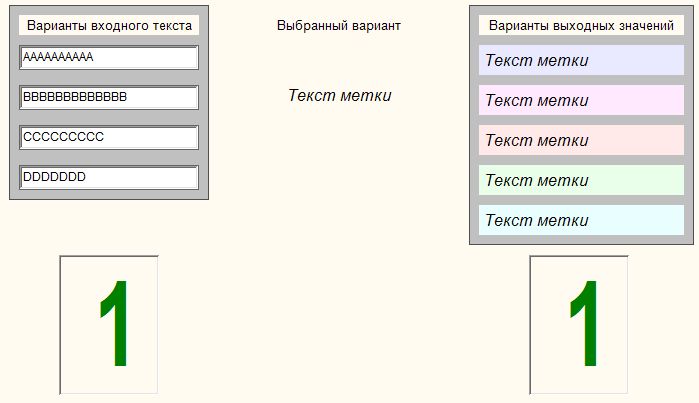

Результат работы проекта
