Входные

• Вкл\Выкл — на выходе управляющий сигнал.

Общие свойства (окружение)

• Приведены по данной ссылке.

Частные свойства (в скобках значение, установленное по умолчанию):

• TextSize (8) — размер текста;

• textstyle (FontStyleItalic) — стиль текста;

• CurrentValue (0) — установка текущего значения;

• DigitFrom (0) — начальное значение;

• DigitTo (10) — конечное значение;

• ScrollStep (0) — шаг курсора;

• accuracy (0.1) — точность измерений;

• LinearGap (4) — отступ линейки от полосы прокрутки;

• LinearsHeight (7) — размер больших штрихов линейки;

• LinearsUnderline (true) — подчёркивание линейки;

• ScrollerWidth (20) — ширина указателя;

• WidthSideRects (25) — ширина боковых прямоугольников;

• CurrentValVisible (false) — отображение текущего значения;

• TextColor (000000) — цвет текста;

• BackColorUp (000000) — верхний цвет фона;

• BackColorDown (808080) — нижний цвет фона;

• SideRectsUpColor (f40000) — верхний цвет градиента боковых прямоугольников;

• SideRectsDownColor (7f0000) — нижний цвет градиента боковых прямоугольников;

• CursorUpColor (00f4ff) — верхний цвет градиента курсора;

• CursorDownColor (007fff) — нижний цвет градиента курсора;

• cursorform (Стрелка) — форма курсора:

• Стрелка.

• Эллипс.

• Прямоугольник.

• Треугольник.

• LinearVisible (true) — видимость линейки;

• linearorientation (Up) — сторона отображения линейки:

• Up — над линейкой;

• Down — под линейкой;

• Enabled (true) — включение/отключение компонента;

• scale (линейный) — масштаб шкалы линейный/логарифмический.

При использовании компонента в сценарии и программируемом компоненте (скрипте) необходимо учитывать диапазоны значений подаваемых на входные ножки компонента, диапазоны значений свойств компонента, а также диапазоны значений параметров методов компонента.

Общие свойства (окружение)

• Приведены по данной ссылке.

Частные свойства (в скобках значение, установленное по умолчанию):

При использовании компонента в сценарии и программируемом компоненте (скрипте) необходимо учитывать диапазоны значений подаваемых на входные ножки компонента, диапазоны значений свойств компонента, а также диапазоны значений параметров методов компонента.

• SHORT TextSize — установка и чтение размера текста (любое число);

• BSTR TextStyle — установка и чтение стиля текста: FontStyleRegular; FontStyleBold; FontStyleItalic; FontStyleBoldItalic; FontStyleUnderline; FontStyleStrikeout (строка);

• float CurrentValue — установка и чтение текущего значения (от минус бесконечности до плюс бесконечности);

• float DigitFrom — установка и чтение начального значения (от минус бесконечности до плюс бесконечности);

• float DigitTo — установка и чтение конечного значения (от минус бесконечности до плюс бесконечности);

• float ScrollStep — установка и чтение шага курсора (от минус бесконечности до плюс бесконечности);

• BSTR Accuracy — установка и чтение точности: 0.1; 0.01; 0.001; 0.0001; 0.00001; 0.000001 (строка);

• SHORT LinearGap — установка и чтение отступа линейки от полосы прокрутки (любое число);

• SHORT LinearsHeight — установка и чтение размера больших штрихов линейки (любое число);

• VARIANT_BOOL LinearsUnderline — установка и чтение подчеркивание линейки:

• true — выходное значение выдаётся при включении подчёркивания линейки;

• false — выходное значение не выдаётся при включении подчёркивания линейки.

• SHORT ScrollerWidth — установка и чтение ширины указателя (любое число);

• SHORT WidthSideRects — установка и чтение ширины боковых прямоугольников (любое число);

• VARIANT_BOOL CurrentValVisible — установка и чтение отображения текущего значения:

• true — отображение текущего значения включено;

• false — отображение текущего значения выключено.

• LONG TextColor — установка и чтение цвета текста (любое число);

• LONG BackColorUp — установка и чтение верхнего цвета фона (любое число);

• LONG BackColorDown — установка и чтение нижнего цвета фона (любое число);

• LONG SideRectsUpColor — установка и чтение верхнего цвета градиента боковых прямоугольников (любое число);

• LONG SideRectsDownColor — установка и чтение нижнего цвета градиента боковых прямоугольников (любое число);

• LONG CursorUpColor — установка и чтение верхнего цвета градиента курсора (любое число);

• LONG CursorDownColor — установка и чтение нижнего цвета градиента курсора (любое число);

• BSTR CursorForm — установка и чтение формы курсора: Стрелка; Эллипс; Прямоугольник; Треугольник (строка);

• VARIANT_BOOL LinearVisible — установка и чтение видимости линейки:

• true — видимость линейки включена;

• false — видимость линейки выключена.

• BSTR LinearOrientation — установка и чтение стороны отображения линейки: Up — вверх; Down — вниз (строка);

• VARIANT_BOOL Enabled — установка и чтение Включение/Отключение компонента:

• true — выходное значение выдаётся при включении компонента;

• false — выходное значение не выдаётся при включении компонента.

• BSTR Scale — установка и чтение масштаба: Линейный; Логарифмический (строка);

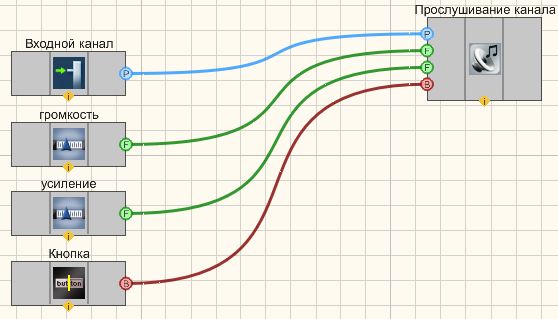

Проект в SCADA ZETView

Данный компонент используется для создания различных проектов, в том числе таких как lvdt датчики перемещения.

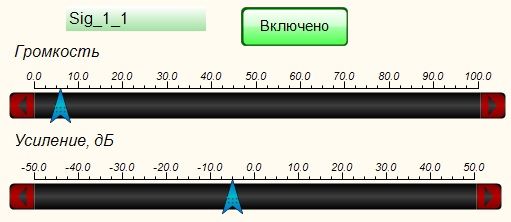

Результат работы проекта
