Входные

• Адрес — поступает адрес того входа, к которому будет подключен выход.

• Вход 1 — канал входа, если будет выбран адрес Входа 1.

• ...

• Вход N — канал входа, если будет выбран адрес Входа N.

Выходные

• Выход — канал, который в дальнейшем будет коммутироваться.

Общие свойства (окружение)

• Приведены по данной ссылке.

Частные свойства (в скобках значение, установленное по умолчанию):

• Input (1) — задаётся количество входов;

• State (1) — текущее подключение мультиплексора.

Примечание

Передавать данные дальше мультиплексор будет только, если у него будет заполнено поле "m_sHelpString".Без указания "m_sHelpString" компонент "График" не будет отображать массив, прошедший через мультиплексор.

При использовании компонента в сценарии и программируемом компоненте (скрипте) необходимо учитывать диапазоны значений подаваемых на входные ножки компонента, диапазоны значений свойств компонента, а также диапазоны значений параметров методов компонента.

Входные

• Адрес — поступает адрес того входа, к которому будет подключен выход (любой тип);

• Вход 1 — подключен канал входа, если будет выбран адрес Входа 1 (любой тип);

• ...

• Вход N — подключен канал входа, если будет выбран адрес Входа N (любой тип).

Общие свойства (окружение)

• Приведены по данной ссылке.

Частные свойства (в скобках значение, установленное по умолчанию):

• LONG Input — установка и чтение количества входов (от 0 до 50).

• LONG State — установка и чтение текущего состояния мультиплексора (любое число).

Мультиплексор – устройство, которое подключает один из n входных сигналов к единственной выходной линии. Выбор подключаемого входа осуществляется при помощи адреса, передаваемого по специальным линиям. Мультиплексоры иногда называют селекторами данных.

Если сравнивать принципы работы аналоговых и цифровых мультиплексоров, то они коренным образом отличны друг от друга. В аналоговых образуется электрический контакт между входом и выходом. В цифровых же значение входного сигнала копируется на выход схемы.

Структурно мультиплексоры состоят из коммутатора, который обеспечивает соединение входов с одним выходов. Коммутатор управляется при помощи адресных и иногда разрешающих (стробирующих) входов.

В цифровых мультиплексорах логические элементы коммутатора и дешифратора обычно объединяются.

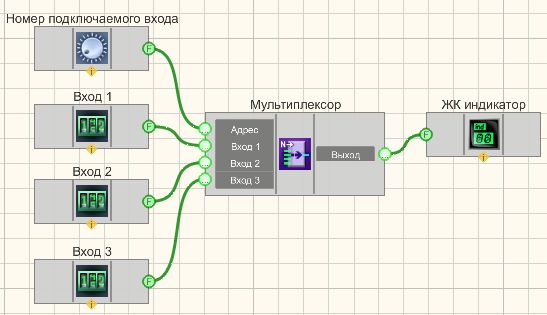

Проект в SCADA ZETView

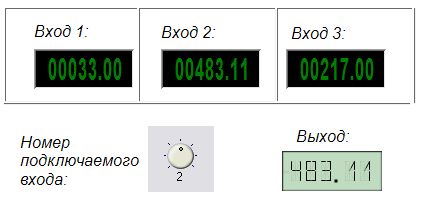

Результат работы проекта

В этой схеме компонент Мультиплексор служит для подключения канала с Кнопкой (в данном канале устанавливается высокий или низкий логический уровень в зависимости от состояния нажатия кнопки). Селектор позволяет нам выбрать к какому, именно выходному каналу мы подключим канал с кнопкой. Данный компонент используется для создания различных проектов, в том числе таких как испытания на виброустойчивость.

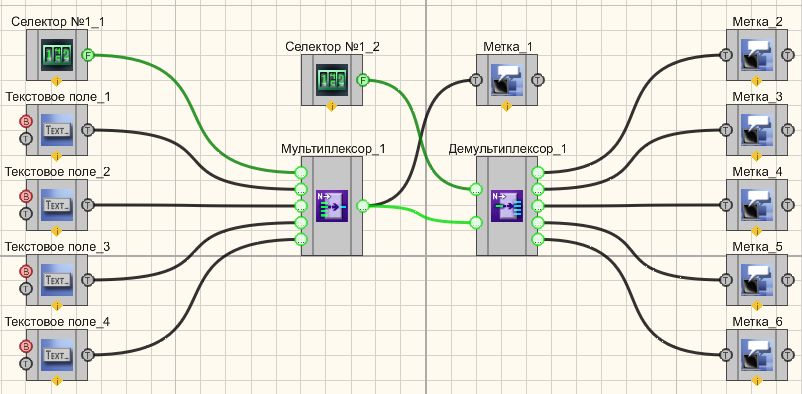

Проект в SCADA ZETView

Данный компонент используется для создания различных проектов, в том числе таких как воспроизведение удара.

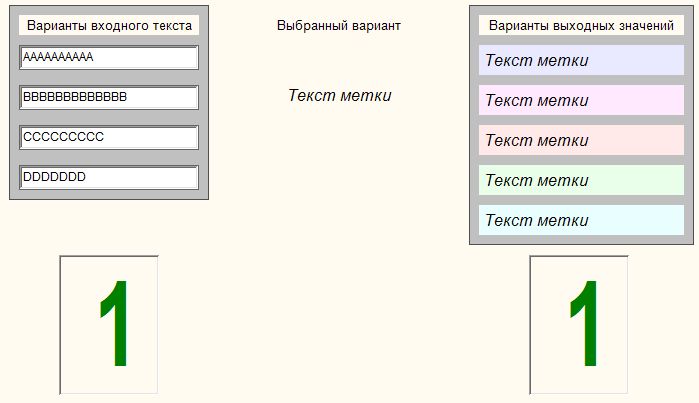

Результат работы проекта
