Входные

• Число (Yn) — выходное значение селектора, которое задаёт пользователь.

Общие свойства (окружение)

• Приведены по данной ссылке.

Частные свойства (в скобках значение, установленное по умолчанию):

• Value (1) — текущее значение;

• Status (true) — активация/дезактивация селектора;

• Min (0) — минимально возможное устанавливаемое значение;

• Max (9) — максимально возможное устанавливаемое значение;

• Fix (false) — установка режима переключения:

• false — позволяет переключаться по всему диапазону шкалы;

• true — позволяет переключаться только между целыми значениями;

• FontName (Arial) — шрифт чисел на шкале;

• FontSize (14) — размер шрифта;

• Mark (10) — количество основных делений шкалы;

• Line (5) — количество дополнительных делений шкалы;

• Point (false) — установка дополнительных промежуточных меток;

• Unit (c) — установка единиц измерения;

• FonColor (f0f0f0) — установка цвет фона;

• Color (cccccc) — цвет внутренней области шкалы.

При использовании компонента в сценарии и программируемом компоненте (скрипте) необходимо учитывать диапазоны значений подаваемых на входные ножки компонента, диапазоны значений свойств компонента, а также диапазоны значений параметров методов компонента.

Общие свойства (окружение)

• Приведены по данной ссылке.

Частные свойства (в скобках значение, установленное по умолчанию):

• FLOAT Value — установка и чтение текущего значения (любое число);

• VARIANT_BOOL Status — установка и чтение статуса:

• true — статус включён;

• false — статус выключен.

• FLOAT Min — установка и чтение минимального значения (любое число);

• FLOAT Max — установка и чтение максимального значения (любое число);

• VARIANT_BOOL Fix — установка и чтение фиксации:

• true — фиксация включена;

• false — фиксация выключена.

• BSTR FontName — установка и чтение названия шрифта (строка);

• LONG FontSize — установка и чтение размера шрифта (любое число);

• LONG Mark — установка и чтение количества основных делений шкалы (любое число);

• LONG Line — установка и чтение количества дополнительных делений шкалы (любое число);

• VARIANT_BOOL Point — установка и чтение малых меток:

• true — состояние работы малых меток включено;

• false — состояние работы малых меток выключено.

• BSTR Unit — установка и чтение единицы измерения (строка);

• LONG FonColor — установка и чтение цвета фона (любое число);

• LONG Color — установка и чтение цвета текста (любое число).

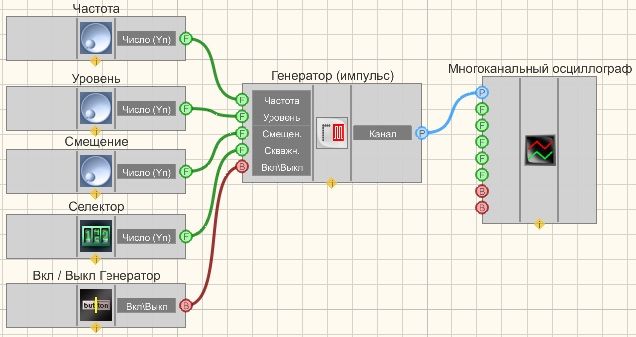

Проект в SCADA ZETView

В этой схеме компонент Импульсный сигнал генерирует прямоугольные импульсы. Селекторы (а также другой тип) служат для задания частоты, уровня, смещения, скважности. Кнопка необходима для включения/выключения Импульсного сигнала. Кнопка с фиксацией служит для включения или отключения. Данный компонент используется для создания различных проектов, в том числе таких как вибростенд tira.

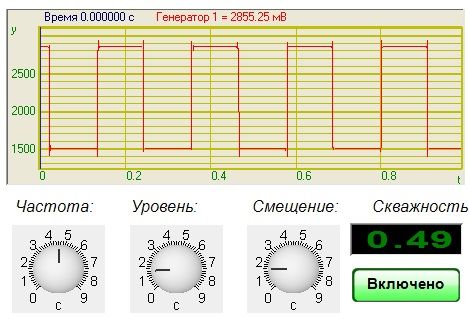

Результат работы проекта
