Входные

• значение — на выходе управляющий сигнал..

Общие свойства (окружение)

• Приведены по данной ссылке.

Частные свойства (в скобках значение, установленное по умолчанию):

• TextSize (8) — размер текста;

• textstyle (FontStyleItalic) — стиль текста;

• CurrentValue (0) — установка текущего значения;

• DigitFrom (0) — начальное значение;

• DigitTo (10) — конечное значение;

• ScrollStep (0) — шаг курсора;

• accuracy (0;1) — точность измерений;

• LinearGap (4) — отступ линейки от полосы прокрутки;

• LinearsHeight (7) — размер больших штрихов линейки;

• LinearsUnderline (true) — подчеркивание линейки;

• ScrollerWidth (20) — ширина указателя;

• WidthSideRects (25) — ширина боковых прямоугольников;

• TextColor (000000) — цвет текста;

• BackColorUp (000000) — верхний цвет фона;

• BackColorDown (808080) — нижний цвет фона;

• SideRectsUpColor (f40000) — верхний цвет градиента боковых прямоугольников;

• SideRectsDownColor (7f0000) — нижний цвет градиента боковых прямоугольников;

• CursorUpColor (00f4ff) — верхний цвет градиента курсора;

• CursorDownColor (007fff) — нижний цвет градиента курсора;

• cursorform (Стрелка) — форма курсора:

• Стрелка.

• Эллипс.

• Прямоугольник.

• Треугольник.

• LinearVisible (true) — видимость линейки;

• linearorientation (left) — сторона отображения линейки:

• left — левая сторона;

• right — правая сторона;

• Enabled (true) — включение/отключение компонента;

При использовании компонента в сценарии и программируемом компоненте (скрипте) необходимо учитывать диапазоны значений подаваемых на входные ножки компонента, диапазоны значений свойств компонента, а также диапазоны значений параметров методов компонента.

Общие свойства (окружение)

• Приведены по данной ссылке.

Частные свойства (в скобках значение, установленное по умолчанию):

• SHORT TextSize — установка и чтение размера текста (любое число);

• BSTR TextStyle — установка и чтение стиля текста: FontStyleRegular; FontStyleBold; FontStyleItalic; FontStyleBoldItalic; FontStyleUnderline; FontStyleStrikeout (строка);

• float CurrentValue — установка и чтение текущего значения (от минус бесконечности до плюс бесконечности);

• float DigitFrom — установка и чтение начального значения (от минус бесконечности до плюс бесконечности);

• float DigitTo — установка и чтение конечного значения (от минус бесконечности до плюс бесконечности);

• float ScrollStep — установка и чтение шага курсора (от минус бесконечности до плюс бесконечности);

• BSTR Accuracy — установка и чтение точности: 0;1; 0;01; 0;001; 0;0001; 0;00001; 0;000001 (строка);

• SHORT LinearGap — установка и чтение отступа линейки от полосы прокрутки (любое число);

• SHORT LinearsHeight — установка и чтение размера больших штрихов линейки (любое число);

• VARIANT_BOOL LinearsUnderline — установка и чтение подчеркивание линейки:

• true — выходное значение выдаётся при включении подчеркивания линейки;

• false — выходное значение не выдаётся при включении подчеркивания линейки.

• SHORT ScrollerWidth — установка и чтение ширины указателя (любое число);

• SHORT WidthSideRects — установка и чтение ширины боковых прямоугольников (любое число);

• LONG TextColor — установка и чтение цвета текста (любое число);

• LONG BackColorUp — установка и чтение верхнего цвета фона (любое число);

• LONG BackColorDown — установка и чтение нижнего цвета фона (любое число);

• LONG SideRectsUpColor — установка и чтение верхнего цвета градиента боковых прямоугольников (любое число);

• LONG SideRectsDownColor — установка и чтение нижнего цвета градиента боковых прямоугольников (любое число);

• LONG CursorUpColor — установка и чтение верхнего цвета градиента курсора (любое число);

• LONG CursorDownColor — установка и чтение нижнего цвета градиента курсора (любое число);

• BSTR CursorForm — установка и чтение формы курсора: Стрелка; Эллипс; Прямоугольник; Треугольник (строка);

• VARIANT_BOOL LinearVisible — установка и чтение видимости линейки:

• true — видимость линейки включена;

• false — видимость линейки выключена.

• BSTR LinearOrientation — установка и чтение стороны отображения линейки: left — влево; right — вправо (строка);

• VARIANT_BOOL Enabled — установка и чтение Включение/Отключение компонента:

• true — выходное значение выдается при включении компонента;

• false — выходное значение не выдается при включении компонента.

Проект в SCADA ZETView

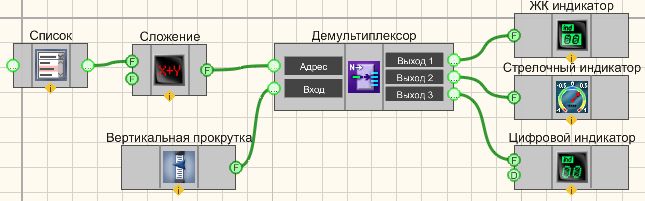

На рисунках ниже приведен пример реализации индикаторов. Используемые компоненты: Вертикальная прокрутка, Демультиплексор, ЖК Индикатор, Стрелочный индикатор, Цифровой индикатор, Сложение, Список. Данный компонент используется для создания различных проектов, в том числе таких как преобразователь акустической эмиссии.

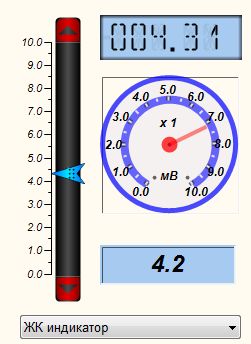

Результат работы проекта
