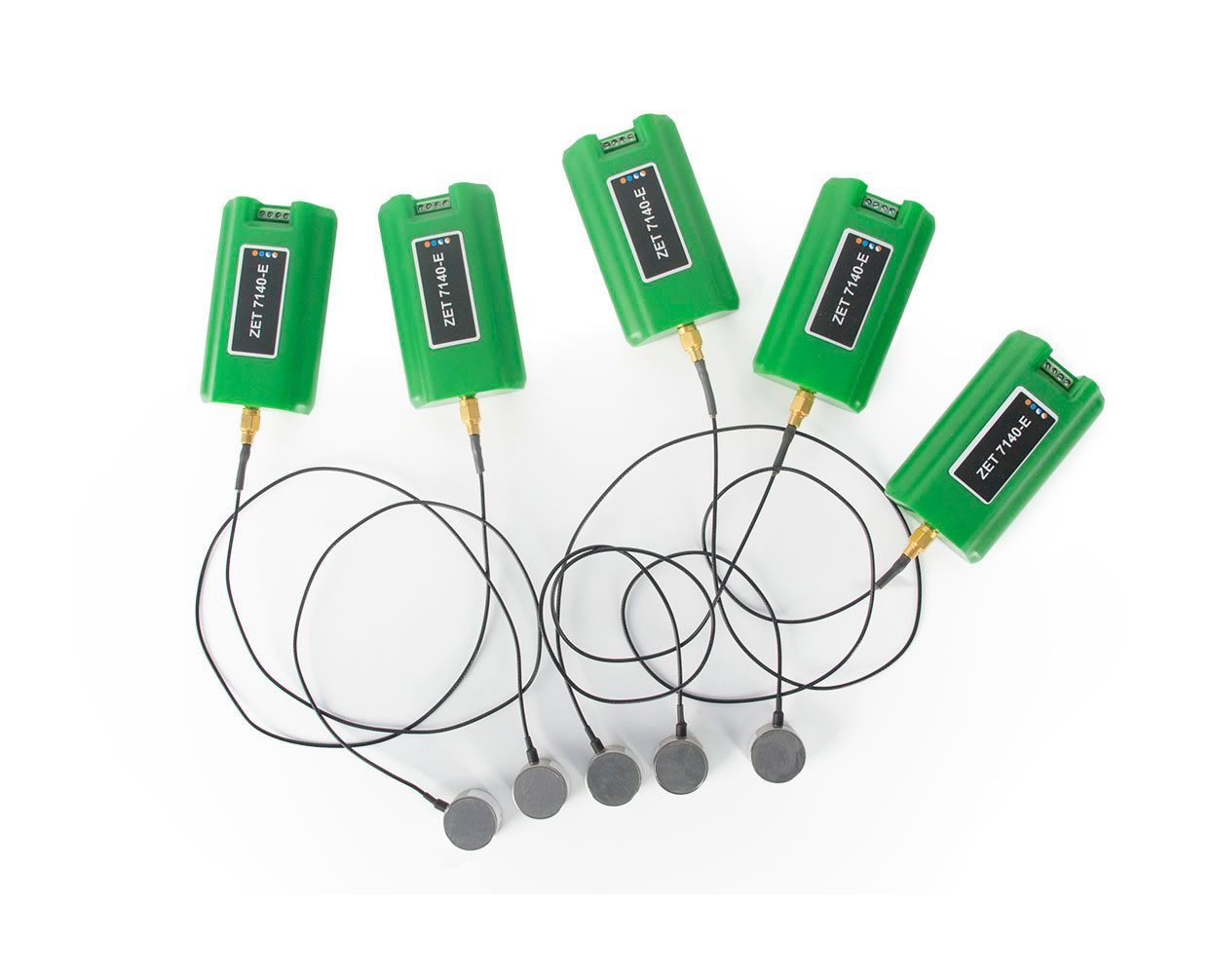

Датчик акустической эмиссии ZET 7140-E
- Интерфейс передачи данных CAN 2.0
- Отсутствие электромагнитных наводок
- Дистанционные измерения
Метрологические характеристики
| Измеряемый параметр | амплитуда (дБ) длительность фронта (мкс) длительность спада (мкс) число превышений (штук) энергия сигнала (мВ*с) |
|---|---|
| Тип подключаемых датчиков | преобразователи акустической эмиссии |
| Фильтрация событий | по амплитуде |
| Диапазон обнаружения | 0,5…100 мВ |
| Входное сопротивление | 100 кОм |
| Усиление | 10 |
| Диапазон измерения | ±100 мВ |
| Частота обновления данных (по каналам форма сигнала и уровень шума) | 1 Гц |
| Пиковое значение собственных шумов | 100 мкВ |
| Полоса пропускания | 20…1000 кГц |
| Быстродействие | до 2000 событий/с |
| Технические характеристики | — |
| Синхронизация | по протоколу Precision Time Protocol (PTP) |
| Интерфейс передачи данных | CAN 2.0 |
| Скорость обмена | 100, 300, 1000 кбит/с |
| Тип разъёма для подключения датчика | SMA |
| Защита по интерфейсным входам от перенапряжения (ток 1 A) | 19 В |
| Защита по интерфейсным входам импульсная (350 Вт, 8/20 мкс) | 28 В |
| Эксплуатационные характеристики | — |

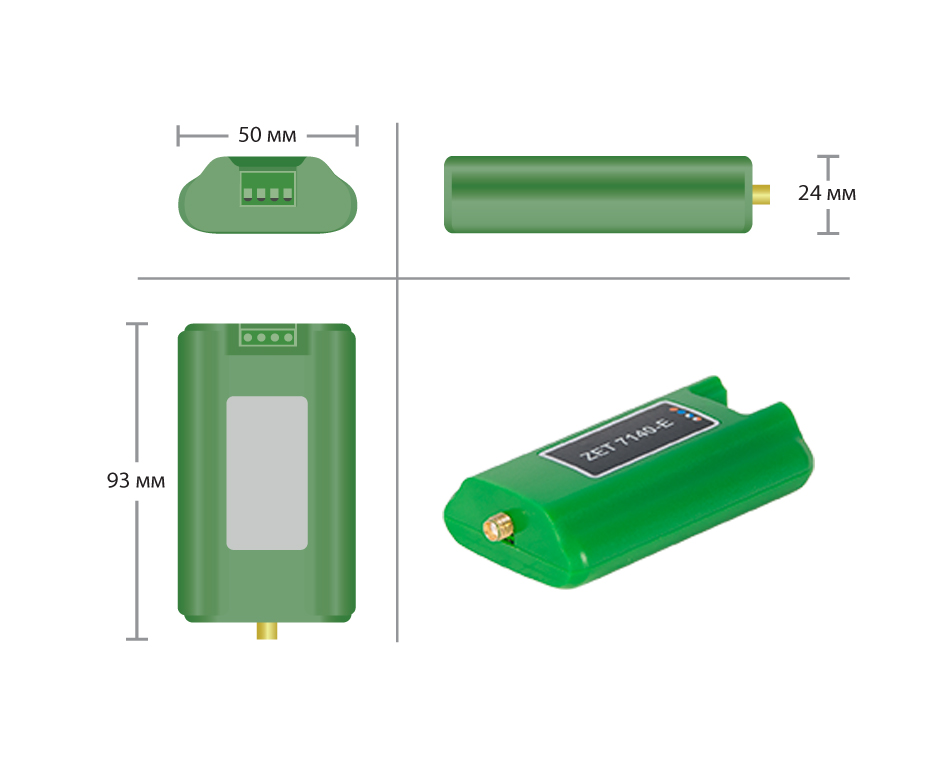

| Габаритные размеры | 93×50×24 мм |
| Масса | 40 г |
| Питание устройства | от 9 до 24 В |
| Потребляемый ток при напряжении 12 В | до 110 мА |
| Рабочий диапазон температур | от -40 до +80 °С |
- Синхронизация
Преобразователь интерфейса синхронизирует цифровые датчики между собой. Это позволяет наблюдать взаимное влияние в различных точках измерения. На скорости обмена по CAN 1000 кбит/с точность синхронизации составляет ±1 мкс.
- Варианты исполнения
Стандартный: лабораторное исполнение в пластиковом корпусе (зелёного цвета).
ОЕМ: плата без корпуса.
Промышленное*: размещение модуля стандартного исполнения в герметичном корпусе
(с прозрачной крышкой).
*Опция
Преобразователь интерфейса синхронизирует цифровые датчики между собой. Это позволяет наблюдать взаимное влияние в различных точках измерения. На скорости обмена по CAN 1000 кбит/с точность синхронизации составляет ±1 мкс.
Стандартный: лабораторное исполнение в пластиковом корпусе (зелёного цвета).
ОЕМ: плата без корпуса.
Промышленное*: размещение модуля стандартного исполнения в герметичном корпусе
(с прозрачной крышкой).
*Опция
Принцип работы
цифровых датчиков акустической эмиссии ZET 7140-E

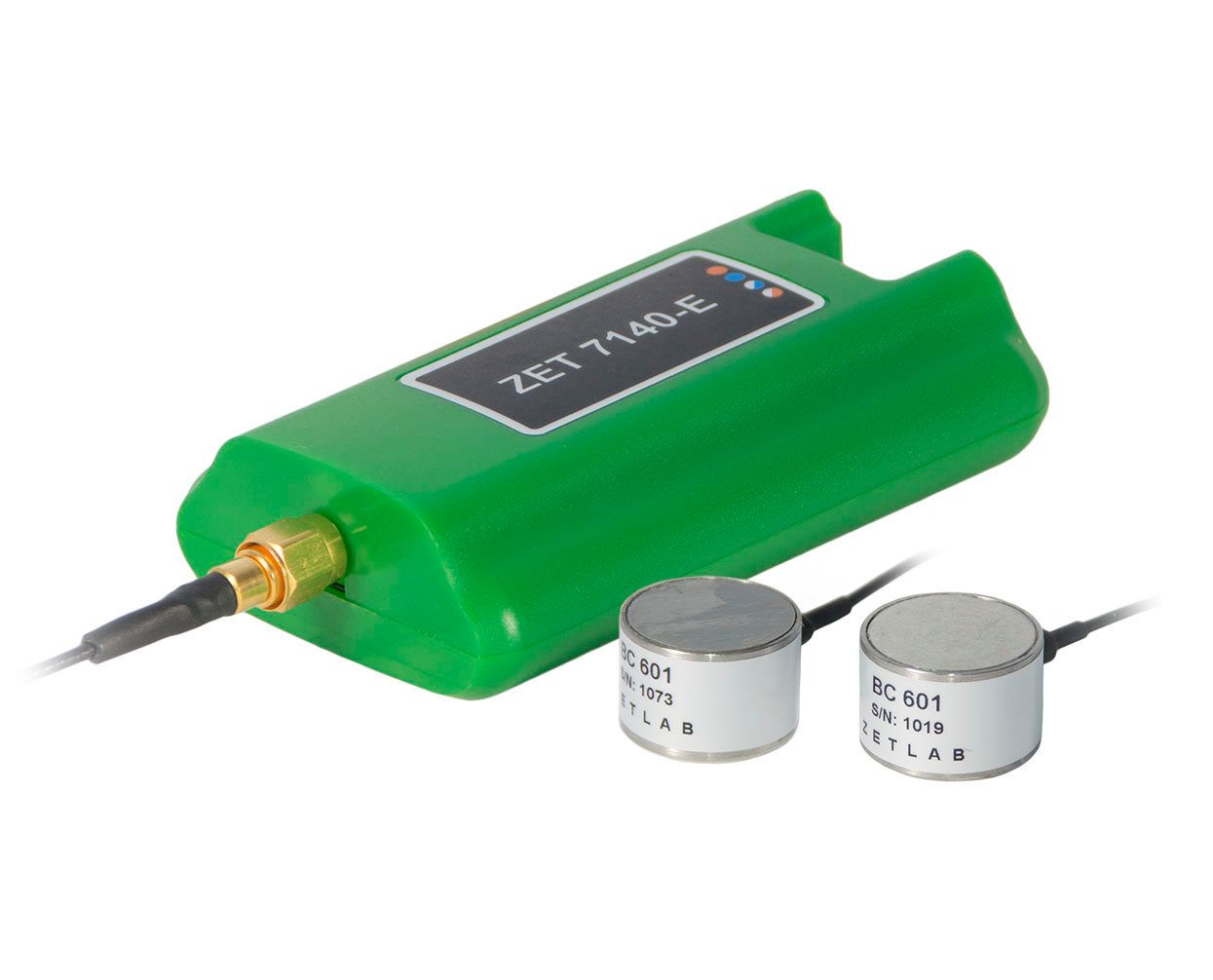

Цифровой датчик акустической эмиссии состоит из преобразователя акустической эмиссии ВС 601 и измерительного модуля ZET 7140-E, который оцифровывает сигнала с преобразователя и выдаёт значения параметров акустической эмиссии в цифровом виде по интерфейсу CAN.
Первичный преобразователь крепится на исследуемом объекте и подключается к измерительному модулю. Параметры преобразователя устанавливаются в памяти модуля ZET 7140-E, таким образом, использование цифровых датчиков избавляет пользователя от необходимости настройки измерительных каналов. Еще одним преимуществом использования цифровых датчиков является то, что с выхода передаются готовые данные, не требующие дополнительной обработки.
Документы
Руководство по эксплуатации на ZET 7140-E
- Нефтегазовая и химическая промышленность
- Тепловая и атомная энергетика
- Подъёмные сооружения
- Авиационно-космическая техника
- Трубопрокатные и металлургические предприятия
- Железнодорожный транспорт
- Мостовые конструкции
- Бетонные и железобетонные сооружения
Датчики акустической эмиссии ZET 7140-E применяются в качестве приёмника в составе аппаратно-программного комплекса «Времяпролётный метод акустического контроля» для проведения измерений прочности материала по дифракционно-временному методу неразрушающего контроля TOFD.
Подключение к измерительной сети
цифровых датчиков акустической эмиссии ZET 7140-E

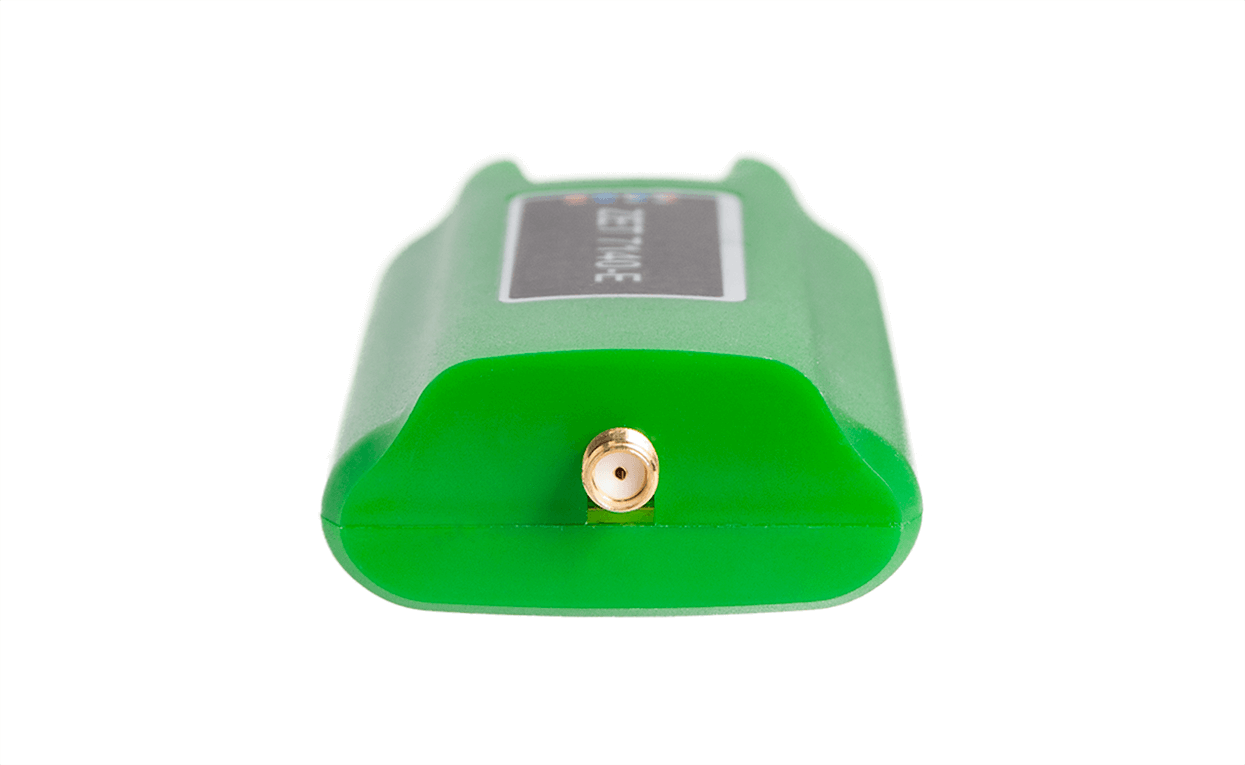

Разъём SMA
Подключение ПП

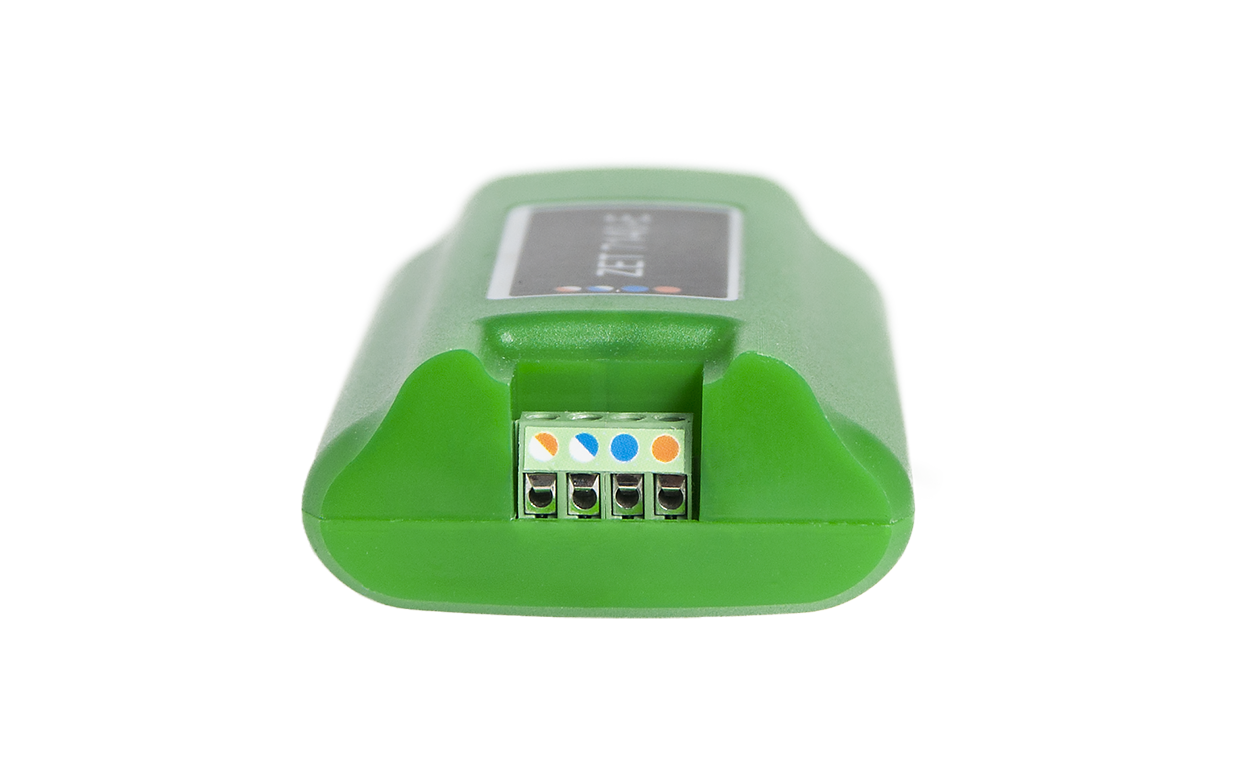

Разъём для подключения
к измерительной сети
Схема подключения
к измерительной сети

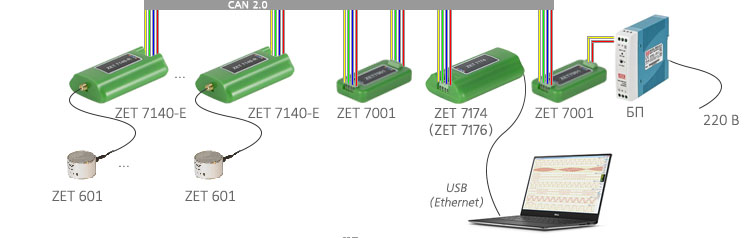

Схема измерительной сети
на базе цифровых датчиков акустической эмиссии ZET 7140-E
СОСТАВ ИЗМЕРИТЕЛЬНОЙ СЕТИ:
- первичные преобразователи ВС 601;
- измерительные модули ZET 7140-E;
- преобразователь интерфейсов CAN в USB ZET 7174 или CAN в Ethernet ZET 7176;
- ПК с программным обеспечением ZETLAB SENSOR, ключ ZETKEY для активации ПО.
Опционно измерительная сеть может быть дополнена телеметрической системой (модули ZET 7172-M и ZET7172-S), для беспроводного обмена данными.
Базовая комплектация
цифровых датчиков акустической эмиссии
В базовый комплект поставки датчика входит:
- цифровой датчик ZET 7140-E;
- комплект эксплуатационной документации.
