Под заказ Артикул: ZET 7021-16

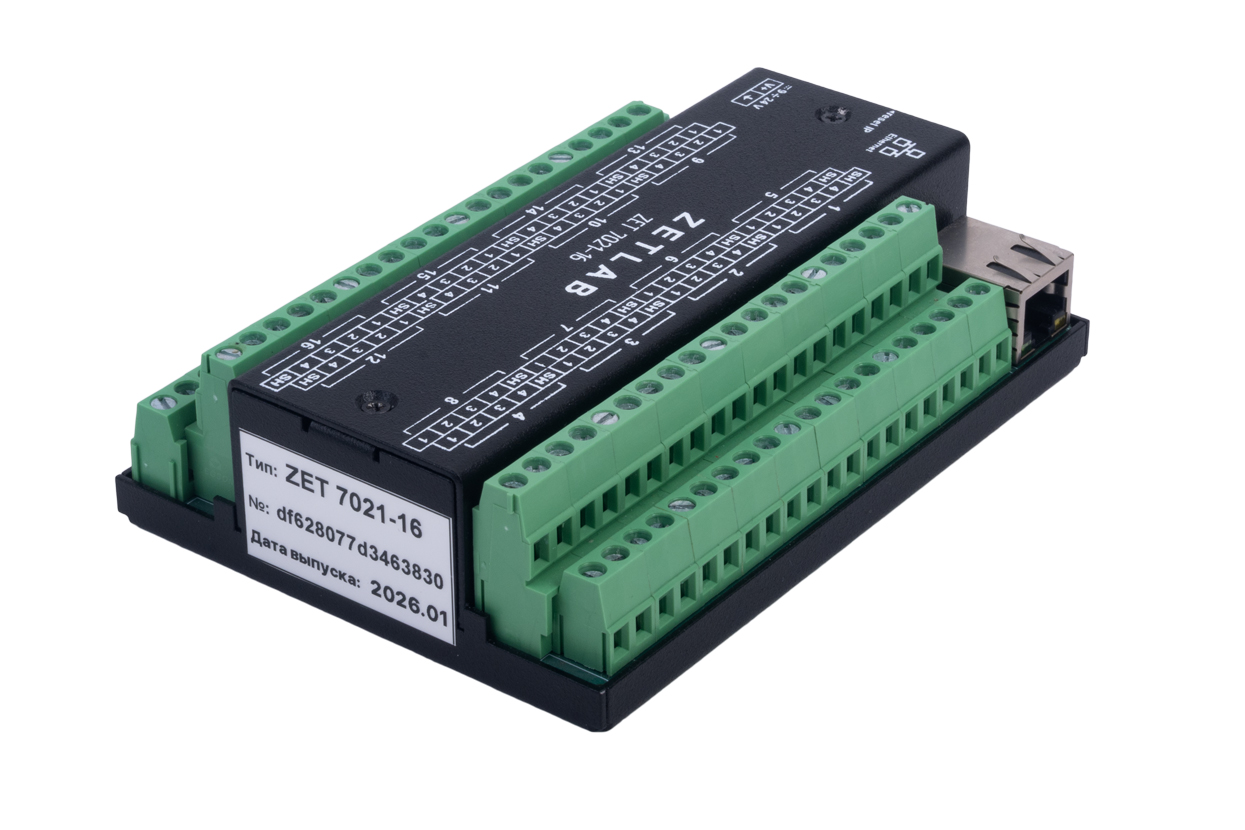

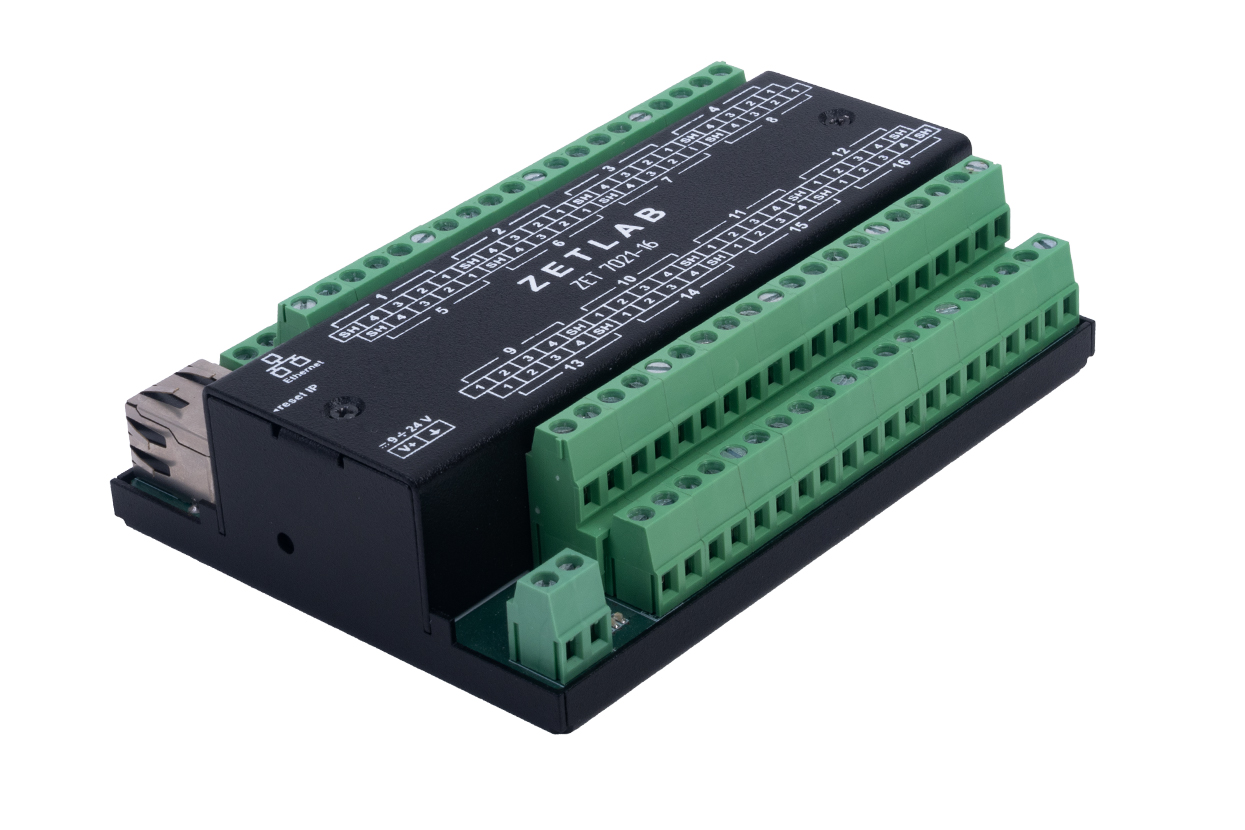

Многоканальный измерительный модуль ZET 7021-16

Name: Многоканальный измерительный модуль ZET 7021-16
Brand: ZETLAB

Диапазон измерений
сигналов сопротивлений от входных ПП от 0,2 до 450 Ом

Поддержка широкого набора типов ТС Pt100, 100П, 50П, 100М, 50М, 100Н

Интерфейс связи Ethernet 10/100

Типы поддерживаемых термопреобразователей сопротивления: Pt100 (385), 100П (391), 50П (391), 100М (426), 50М (426), 100М (428), 50М (428), 100Н (617), 50Н (617)
Широкий диапазон измерений — от −200 до +850 °С в зависимости от типа термопреобразователя
Высокая точность измерений — предел основной приведённой погрешности до ±0,02 % для ряда типов ТС
Измерение сопротивления в широком диапазоне — от 0,2 до 450 Ом
Ethernet и Modbus TCP — удобная интеграция модуля в автоматизированные системы сбора и передачи данных
Питание 9–24 В и низкое энергопотребление — до 2 Вт, что удобно для промышленного и распределённого применения

Стоимость Цена по запросу

Российское производство Гарантия производителя Доставка по РФ и ЕАЭС

Характеристики

Метрологические характеристики
Измеряемая физическая величина	сопротивление, температура
Диапазон измерений сигналов сопротивлений	от 0,2 до 450 Ом
Предел допускаемой основной приведенной погрешности измерений сопротивления	± 0,05 %
Диапазон измерений температуры в зависимости от типа подключенного ТС: Pt100 (385) 100П (391) 50П (391) 100М (426) 50М (426) 100М (428) 50М (428) 100Н (617) 50Н (617)	от -200 до +850 °С от -200 до +850 °С от -200 до +850 °С от -50 до +200 °С от -50 до +200 °С от -180 до +200 °С от -180 до +200 °С от -60 до +180 °С от -60 до +180 °С
Пределы допускаемой основной приведенной погрешности измерений температуры в зависимости от типа подключенного ТС: Pt100 (385) 100П (391) 50П (391) 100М (426) 50М (426) 100М (428) 50М (428) 100Н (617) 50Н (617)	±0,02 % ±0,02 % ±0,04 % ±0,05 % ±0,15 % ±0,05 % ±0,10 % ±0,06 % ±0,20 %
Технические характеристики
Количество каналов	16
Частота обновления данных	1, 10, 100 Гц
Интерфейс подключения к ПК	Ethernet 10/100 Мбит/с
Протокол обмена	Modbus TCP
Синхронизация	относительная, между устройствами, по Ethernet
Точность синхронизации	1 мс
Эксплуатационные характеристики
Питание устройства	от 9 до 24 В
Мощность потребления	2 Вт
Защита от переполюсовки	есть
Габаритные размеры, не более	130x90x40 мм
Масса, не более	0,5 кг
Температурный диапазон эксплуатации	от -40 до +80 °С

Принцип работы

Многоканальный измерительный модуль ZET 7021-16 предназначен для измерения температуры жидких, твердых, газообразных и сыпучих сред с использованием термопреобразователей сопротивления. Измерения выполняются одновременно по 16 независимым каналам.

Модуль подключается к локальной сети или непосредственно к компьютеру по интерфейсу Ethernet. Измерительные данные и команды управления передаются по сети с использованием протокола Modbus TCP.

При подключении к системе ZETLAB модуль автоматически распознается сервером данных. Для каждого измерительного канала в системе доступны его идентификатор, единица измерения и установленные пределы контролируемого диапазона. Полученные измерительные данные непрерывно передаются в среду ZETLAB, где выполняются их обработка, отображение и регистрация с сохранением временной синхронизации каналов.

Несколько модулей ZET 7021-16 могут объединяться в распределённые измерительные системы, обеспечивая масштабирование количества измерительных каналов и размещение точек измерения на удалении друг от друга.
