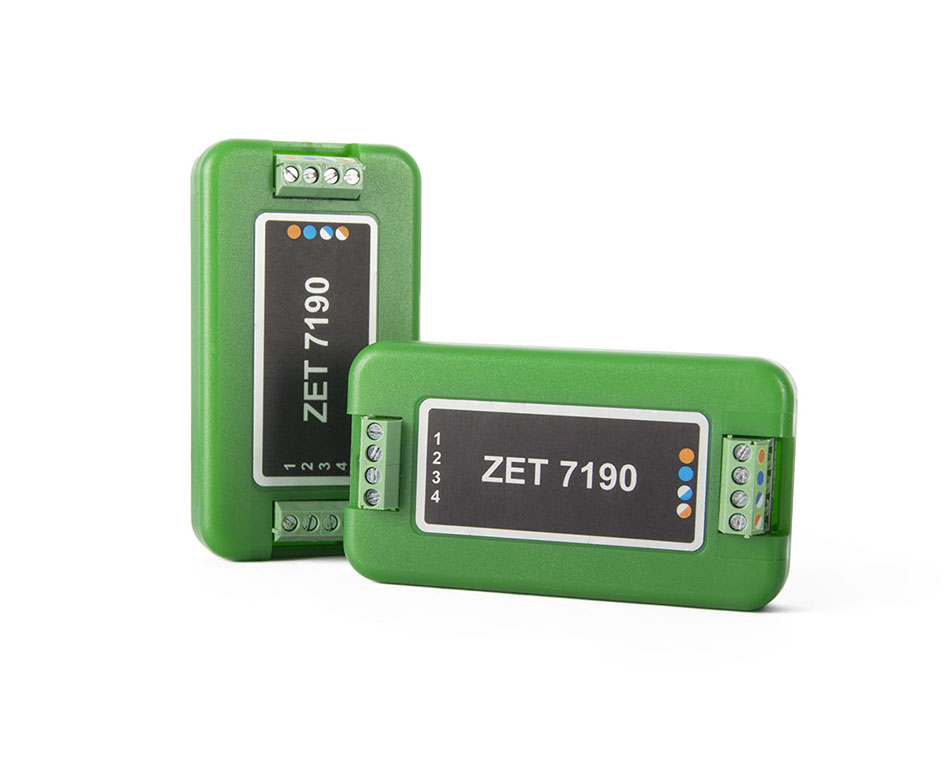

Синхронный генератор ZET 7190
- Аналоговый двухканальный синхронный генератор
- Формирование сигналов произвольной формы
- Интерфейс передачи данных CAN 2.0
* При получении оплаты до 12:00 (только для складских позиций).Синхронный генератор ZET 7190 предназначен для формирования сигналов синусоидальной, импульсной, пилообразной формы...
Технические характеристики
| Количество каналов | 2 синфазных 1 дифференциальный |
|---|---|
| Формы сигнала | синус, меандр, треугольник, пила |
| Диапазоны выходного сигнала: Режим «0…5» Режим «±2,5» | 0…5 В; -2,5…2,5 В |
| Максимальная частота сигнала | 25 кГц |
| Минимальный шаг при частоте0,1 Гц | — |
| Интерфейс передачи данных | CAN 2.0 |
| Скорость обмена | 100, 300, 1000 кбит/с |
| Эксплуатационные характеристики | — |
| Габаритные размеры | 71×39×17 мм |
| Масса | 30 г |
| Питание устройства | от 9 до 24 В |
| Потребляемый ток при напряжении 12 В | до 40 мА |
| Защита от переполюсовки | есть |
| Температурный диапазон эксплуатации | от -40 до +80 °С |
| Электромагнитная совместимость ЭМС | — |
| МЭК 61000-4-2 (IEC 61000-4-2), ESD | контакт 4 кВ, воздух 8 кВ |
| МЭК 61000-4-4 (IEC 61000-4-4), EFT | питание 0,5 кВ, сигнал 0,25 кВ |
| МЭК 61000-4-5 (IEC 61000-4-5), Surge | 500 В |
- Варианты исполнения
Стандартный: лабораторное исполнение в пластиковом корпусе (зелёного цвета).
ОЕМ: плата без корпуса, может быть покрыта компаундом.
Промышленное*: размещение модуля стандартного исполнения в герметичном корпусе (с прозрачной крышкой).
*Стоимость рассчитывается индивидуально
Стандартный: лабораторное исполнение в пластиковом корпусе (зелёного цвета).
ОЕМ: плата без корпуса, может быть покрыта компаундом.
Промышленное*: размещение модуля стандартного исполнения в герметичном корпусе (с прозрачной крышкой).
*Стоимость рассчитывается индивидуально
Области применения
синхронных генераторов ZET 7190
- Управление
нагревательными элементами
- Калибровка измерительных приборов
калибровка сейсмостанций, шумомеров-виброметров и другой измерительной аппаратуры
нагревательными элементами
калибровка сейсмостанций, шумомеров-виброметров и другой измерительной аппаратуры
- Снятие АЧХ
при использовании измерительных модулей — снятие АЧХ с обратной связью
- Калибровка вибродатчиков и сейсмоприемников
электрическим методом (бездемонтажная калибровка) или методом сравнения (воздействием вибрации с помощью вибростенда)
при использовании измерительных модулей — снятие АЧХ с обратной связью
электрическим методом (бездемонтажная калибровка) или методом сравнения (воздействием вибрации с помощью вибростенда)
Схема подключения к измерительной сети
синхронных генераторов ZET 7190
Для подключения аналогового генератора ZET 7190 Generator-CAN к системам ZETLAB и ZETVIEW используется преобразователь интерфейса (ZET 7174 или ZET 7176). Количество управляющих модулей подключаемых к преобразователю интерфейса ZET 7174 — не более 4 (при использовании стандартного блока питания).
Программное обеспечение ZETLAB поддерживает подключение до 200 модулей к одному компьютеру. Управляющие модули также могут подключаться к любой системе по интерфейсу CAN.
Назначение выводов разъёма для выдачи заданного сигнала
Характеристики
| Маркировка | Обозначение | Назначение |
|---|---|---|
| 1 | OUT1 | Канал генератора 1 |
| 2 | OUT2 | Канал генератора 2 |
| 3 | +2,5 В | Опорный уровень |
| 4 | GND | Общий |
Назначение выводов разъёма для подключения к линии CAN
Характеристики
| Контакт | Назначение | Маркировка |
|---|---|---|
| 1 | +(9…24) В | Оранжевый |
| 2 | CAN 2.0 линия «H» | Синий |
| 3 | CAN 2.0 линия «L» | Бело-синий |
| 4 | GND | Бело-оранжевый |
Синфазное подключение выходного
канала относительно «земли»
Дифференциальное подключение выходных каналов
относительно опорного сигнала 2,5 В
Документы
руководство по эксплуатации
Базовая комплектация
синхронных генераторов ZET 7190
В базовый комплект поставки генератора входит:
- синхронный генератор ZET 7190;
- панель установочная на DIN рейку для пластиковых модулей 71×39;
- комплект эксплуатационной документации.
Необходимое оборудование для измерений
поставляемое по дополнительному заказу
ZET 7174
Подключение по USB
ZET 7176
Подключение по Ethernet
ZET 7173
Автономный режим
