Под заказ Артикул: ZET 7177

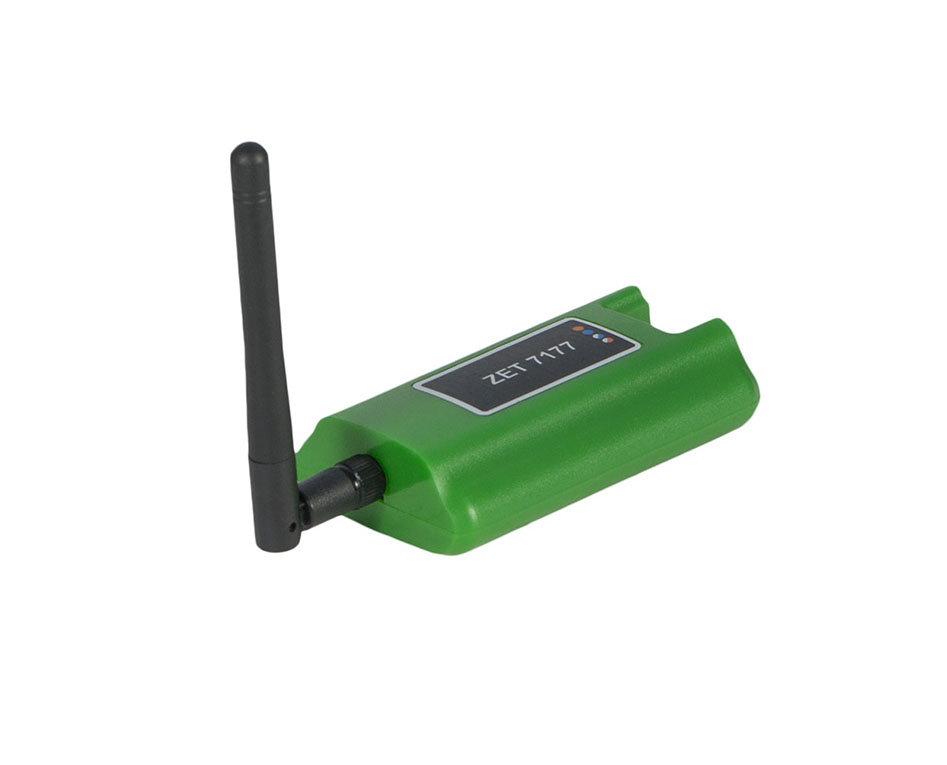

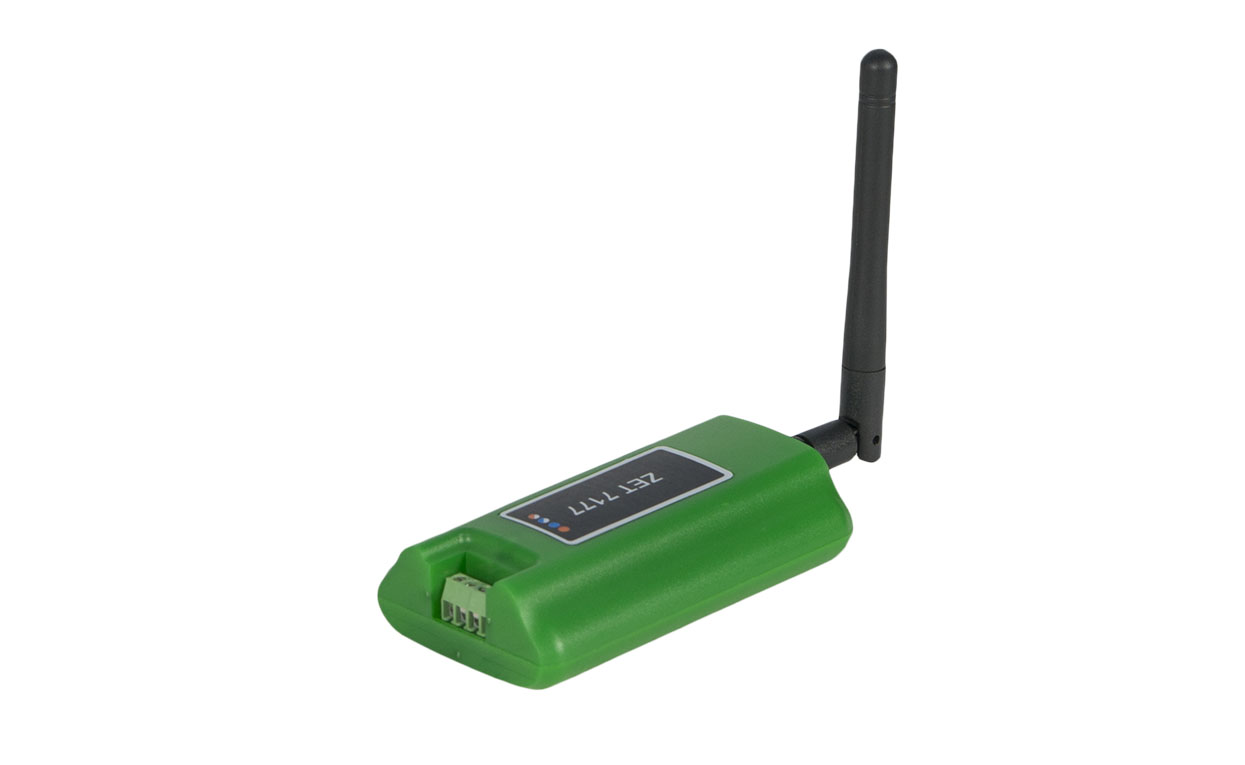

Преобразователь интерфейса ZET 7177

Name: Преобразователь интерфейса ZET 7177
Brand: ZETLAB

Преобразователь интерфейса CAN 2.0 → GSM

Стандарт передачи данных 2G, 3G, LTE*

Разъем SIM-карты Micro-SIM

Передача данных на ПК по сети GSM
Преобразование интерфейса CAN 2.0 → GSM
Передача по основному и резервному каналу
Работа в сети 2G, 3G и LTE (опционально)

* При получении оплаты до 12:00 (только для складских позиций).

Стоимость Цена по запросу

Российское производство Гарантия производителя Доставка по РФ и ЕАЭС

Технические характеристики

Преобразователь интерфейса	CAN 2.0 → GSM
Стандарт передачи данных	2G, 3G, LTE*
Разъем SIM-карты	Micro-SIM
Интерфейс передачи данных	CAN 2.0
Количество одновременно подключаемых цифровых датчиков	32
Питание подключаемых модулей ZETSENSOR	внешнее
Суммарная частота потоковых данных по всем нодам	до 600 сэмпл/с
Эксплуатационные характеристики	—

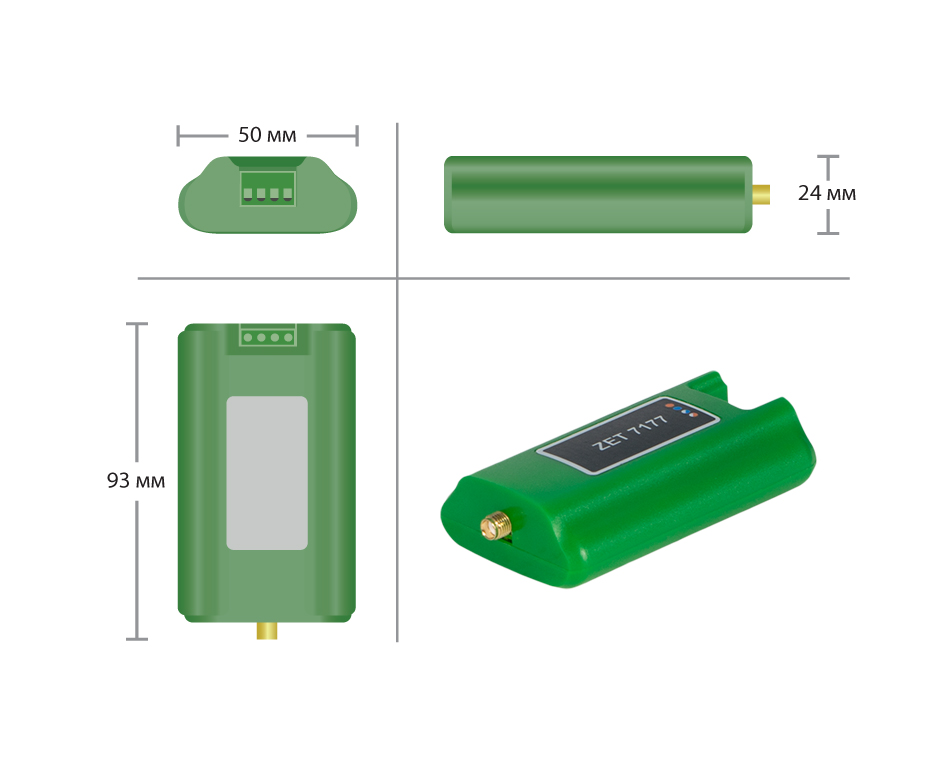

Габаритные размеры	87×50×24 мм
Масса	35 г
Питание устройства	от 9 до 24 В
Потребляемый ток при напряжении 12 В	до 100 мА
Температурный диапазон эксплуатации	от -30 до +55 °С

LTE —опция которую надо запрашивать отдельно

Варианты исполнения
Стандартный: лабораторное исполнение в пластиковом корпусе (зелёного цвета).

ОЕМ: плата без корпуса.

Промышленное*: размещение модуля стандартного исполнения в герметичном корпусе (с прозрачной крышкой).

*Стоимость рассчитывается индивидуально

Стандартный: лабораторное исполнение в пластиковом корпусе (зелёного цвета).

ОЕМ: плата без корпуса.

Промышленное*: размещение модуля стандартного исполнения в герметичном корпусе (с прозрачной крышкой).

*Стоимость рассчитывается индивидуально

Принцип работы

преобразователей интерфейса ZET 7177

Преобразователь интерфейса CAN→GSM ZET 7177 может быть использован в условиях, когда обычное подключение по Ethernet недоступно, или когда требуется обеспечить резервный канал на случай неполадок в сети Ethernet.

Для работы требуется SIM карта (MicroSIM) с доступом в сеть Интернет, а также Интернет-сервер (ПК с внешним IP-адресом, доступный для подключения по сети Интернет). На стороне Интернет-сервера должно быть запущено программное обеспечение ZETLAB, принимающие входящие соединения от преобразователей интерфейса ZET 7177.

Преобразователь интерфейса ZET 7177 собирает данные с датчиков, подключенных на шине CAN, и передает их на Интернет-сервер по сети 3G. Передача данных производится в реальном времени. Программное обеспечение ZETLAB оснащено функционалом, позволяющим собирать, отображать и анализировать полученные данные. Типичная скорость передачи данных по каналу GSM составляет около 32 кбит/сек (при использовании стандартного трафика ∼ 3 Гб/мес), но в зависимости от качества сети скорость может достигать до 1 Мбит/сек.

Преобразователь интерфейса ZET 7177 использует сеть 3G только для подключения к сети Интернет. Голосовые вызовы, SMS и MMS сообщения не задействуются.

Датчики могут крепится как на объекте измерений, так и в электротехническом шкафу вместе с интерфейсными модулями которые обеспечивают передачу информации. Электротехнический шкаф ZETLAB значительно меньше аналогового, а преимуществом модулей ZETSENSOR является легкий монтаж и демонтаж, а так же индикация питания и передача сигнала, что в свою очередь облегчает диагностику системы на объекте.

Схема подключения к измерительной сети

преобразователей интерфейса ZET 7177

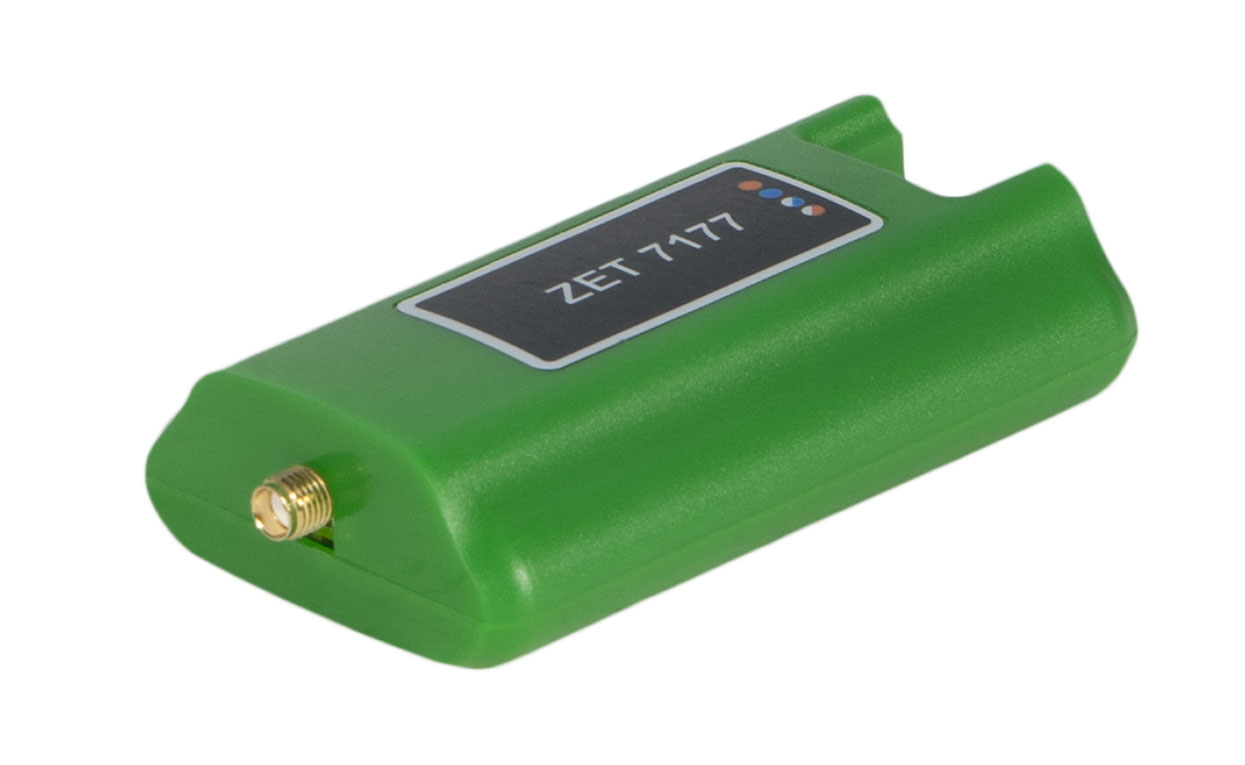

ZET 7177 Преобразователь интерфейса. Сторона подключения GSM-антенны. Разъем SMA

Разъем SMA
для подключения GSM-антенны

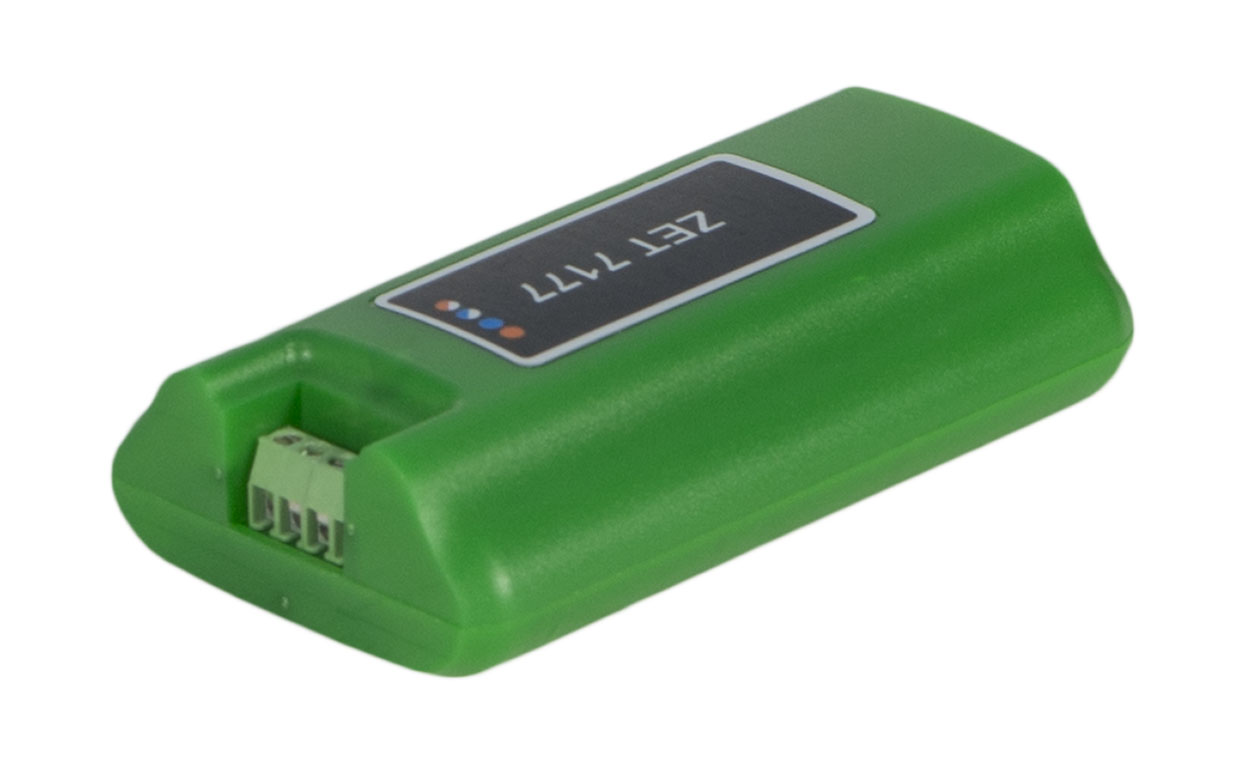

ZET 7177 Преобразователь интерфейса. Сторона подключения к измерительной сети

Разъем для подключения
к измерительной сети

Назначение выводов разъёма для подключения к линии CAN

Характеристики

Контакт	Назначение	Маркировка
1	+(9…24) В	Оранжевый
2	CAN 2.0 линия «H»	Синий
3	CAN 2.0 линия «L»	Бело-синий
4	GND	Бело-оранжевый

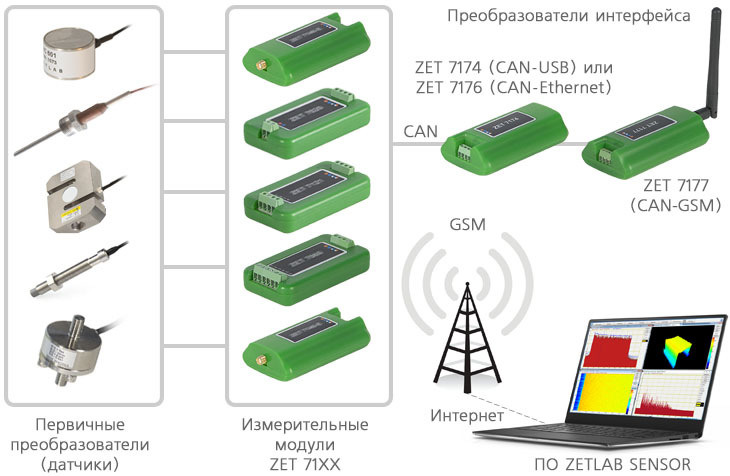

Схема передачи данных

преобразователей интерфейса ZET 7177

В одной сети CAN может быть одновременно подключено несколько модулей ZET 7177. Это позволяет повысить надежность передачи данных в случаях проблем с качеством мобильной связи или с доступом к Интернет-серверу. Например, можно организовать несколько параллельных подключений к разным Интернет-серверам или с SIM-картами разных операторов.

Специализированный калькулятор

для расчета требуемого типа кабелей при построении измерительных линий

Подготовка к работе

НАСТРОЙКА SIM-КАРТЫ

SIM-карта не входит в комплект поставки модуля, поэтому ее необходимо приобретать отдельно, либо использовать уже имеющуюся. Модуль может работать с SIM-картой любого российского оператора мобильной связи. Карта используется модулем только для доступа в сеть Интернет, никакие другие услуги (голосовая связь, SMS или MMS-сообщения) модулем не задействуются. У каждого оператора есть свои параметры для доступа в сеть Интернет: название точки доступа (APN), имя пользователя и пароль. Эти параметры можно узнать у самого оператора, на сайте или по телефону. Требования по оплаченному трафику в месяц зависят от суммарного времени подключения модуля к Интернет-серверу, а также от суммарной частоты выдачи данных по всем датчикам. К примеру, при круглосуточном подключении модуля и суммарной частоте 200 Гц объем трафика составляет не более 3 ГБ в месяц, а при суммарной частоте 500 Гц — не более 8 ГБ.

НАСТРОЙКА ИНТЕРНЕТ-СЕРВЕРА

В качестве Интернет-сервера можно использовать любой ПК с внешним адресом IPv4, работающий под операционной системой Windows Vista или выше. Так как ПК должен быть доступен для подключения по сети Интернет, рекомендуется предварительно настроить сетевой экран (брэндмауер) для защиты ПК от внешних сетевых атак. Подключение модуля к Интернет-серверу производится по протоколу TCP/IPv4, поэтому для работы модуля достаточно разрешить входящие подключения на порт TCP с номером 7176. На ПК также должно быть установлено ПО ZETLAB, а в разъем USB должен быть вставлен ключ ZETKey, поставляемый в комплекте с модулем, который активирует в ПО ZETLAB функцию Интернет-сервера. Один модуль одновременно может быть подключен только к одному Интернет-серверу. Несколько серверов можно использовать в качестве резерва.

НАСТРОЙКА МОДУЛЯ

Настройка модуля и измерительных датчиков производится только локально, через мастер CAN. Удаленная настройка через Интернет-сервер запрещена в целях обеспечения безопасности. В параметрах модуля необходимо ввести следующую информацию:

режим подключения к Интернет-серверу: разрешить или запретить;
параметры доступа в сеть Интернет для используемой SIM-карты: название точки доступа (APN), имя пользователя и пароль (есть они есть);
номер порта TCP для подключения к Интернет-серверу: 7176;
параметры Интернет-серверов: один или более адресов IPv4.

Если в параметрах указано более одного адреса IPv4, то модуль будет по очереди пытаться подключиться по каждому из указанных адресов, до тех пор пока подключение по одному из них не будет установлено.

Особенности

Конфигурирование параметров преобразователя интерфейса ZET 7177 (APN оператора мобильной связи, IP адрес Интернет-сервера и так далее) производится локально, с помощью преобразователя интерфейса ZET 7174 или ZET 7176.
