Рекомендации по проектированию линии CAN

Рекомендации по проектированию линии CAN

    1. Определения. CAN-шина — 2х проводной кабель с общим обратным проводом, к обоим концам которого подключены терминальные сопротивления, представляющие собой характеристическое сопротивление линии. Проводники кабеля могут быть параллельными, витыми и/или экранированными, это зависит от необходимой длины линии, скорости передачи данных. Желательно применение экранированной витой пары.
    2. Максимальная длина сегмента CAN — 1 км. Допускается использование мостов и повторителей (не пассивных трансиверов!) для увеличения дистанции между узлами (более 1 км.) или для обеспечения гальванической развязки Максимальная длина линии мало зависит от количества датчиков в сети, эта зависимость сказывается только при малых длинах, когда емкость линии сопоставима с входными емкостями приемников CAN. При больших длинах линии (>100 м) максимальная длина практически не зависит от количества блоков и даже увеличивается при увеличении количества датчиков. Максимальная длина линии сильно зависит от емкостных параметров кабеля и составляет около 50 м при погонной нагрузке 120 пФ/м и скорости 100 Кбит/с. Максимальная длина линии также зависит от погонного сопротивления кабеля, поэтому предпочтительнее выбирать кабели с большим сечением.

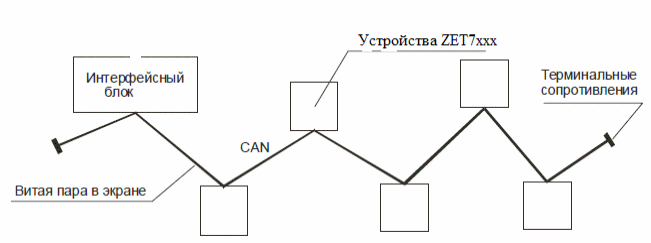

    3. Стабильная работа сети CAN возможна только при правильном согласовании (по волновому сопротивлению), правильном экранировании и правильной топологии линии. Физически топология сети CAN — шинная (см. рисунок ниже):

      Топология шины должна быть настолько компактной, насколько возможно для шинной структуры в порядке минимизации отражений.

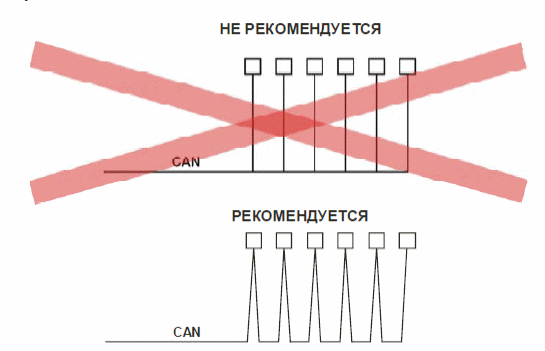

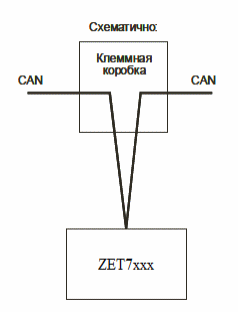

    4. Кабельные отводы узлов шины должны быть насколько возможно короткими (если позволяет длина линии), особенно при высоких скоростях. Рекомендуется соединять абонентов сети согласно рисунку:
    5. Входы заземления GCAN (сигнальная земля, а не экран) всех абонентов должны быть соединены, за исключением случая с применением гальванической развязки, где заземляющие входы могут быть не соединены. Экран кабеля должен быть заземлен с одной стороны.
    6. Рекомендуемые значения параметров кабеля
      Длина шиныТип кабеляКабельТерминальное сопротивлениеСкорость
      Погонное сопротивлениеСечение
      ммОм/ммм2Ω±1%Кбит/с
      0...40AWG23 AWG22700,25...0,341241000 при 40 м
      40...300AWG22 AWG20500 при 100 м
      300...600AWG20100 при 500 м
      600...1000AWG1850 при 1 км

      (1) Рекомендуемые характеристики кабеля: 120 Ом импеданс и 5 нс/м задержка распространения.

    7. Для отводных кабелей рекомендуемое сечение от 0.25 до 0.34 мм2.
    8. Максимальные длины различных кабелей:
      Сечение провода, мм2Максимальная длина, м (1)Максимальная длина, м (2)
      0,25200230
      0,5360420
      0,75550640

      (1) Запас устойчивости 20%;
      (2) Запас устойчивости 10%

    9. Согласно ISO 11898-2, кабели, применяемые в линиях CAN должны иметь волновое сопротивление 120 Ом, и задержку распространения сигнала около 5 нс/м. Погонное сопротивление проводов в кабеле должно быть не более 70 мОм/м. Общее допустимое сопротивление кабеля (т.е. длина кабеля на погонное сопротивление) должно быть не более 150 Ом.
