Топология кабельной линии
Топология кабельной линии с интерфейсами RS-485 и CAN нужно учитывать, что каждая измерительная линия начинается от преобразователя интерфейса
Каковы требования к топологии кабельных линий с интерфейсами RS-485 и CAN?

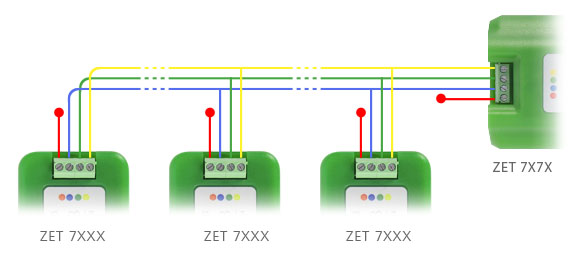

При проектировании кабельной линии с интерфейсами RS-485 и CAN2.0 нужно учитывать, что каждая измерительная линия начинается от преобразователя интерфейса и имеет линейную структуру (не допускаются соединения типа «Звезда»).
Длины отводов от кабельной линии для подключения цифровых модулей должны быть минимальны. При подключении модулей в лабораторном исполнении длина отвода от линии не должна превышать 20 см. При построении измерительной сети в промышленном исполнении обеспечивается минимальная величина ответвлений за счёт того, что ответвители встроены в корпуса модулей.
Таким образом в измерительную сеть RS485 и CAN2.0 можно подключить до 60 и 32 модулей ZETSENSOR , соответственно.
Примечание

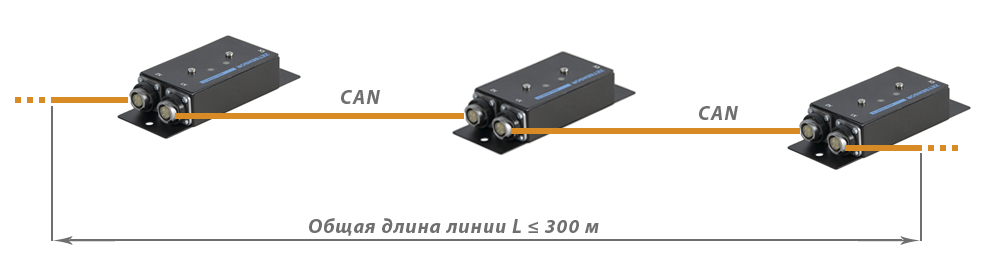

При построении измерительных линии большой протяженности последовательное соединение устройств обеспечивает рациональное расходование кабельно-проводниковой продукции
Какие ограничения существуют по совместимости цифровых модулей в измерительной линии?
Типы интерфейсов цифровых модулей, устанавливаемых на измерительную линию, должны всегда соответствовать типу преобразователя интерфейса, формирующего эту линию. Не допускается установка на одну измерительную линию цифровых модулей с различными типами интерфейсов.
Обратите внимание, что установка на одну измерительную линию двух преобразователей интерфейса не допускается за исключением случаев, когда в конце кабельной линии с интерфейсом CAN устанавливается телеметрическая система ZET 7172 , у которой преобразователь интерфейса модели ZET 7172М, предназначенный для организации радиоканала с гальванически развязанным сегментом, будет начинаться модулем ZET 7172S для продолжения измерительной линии.
Особенности

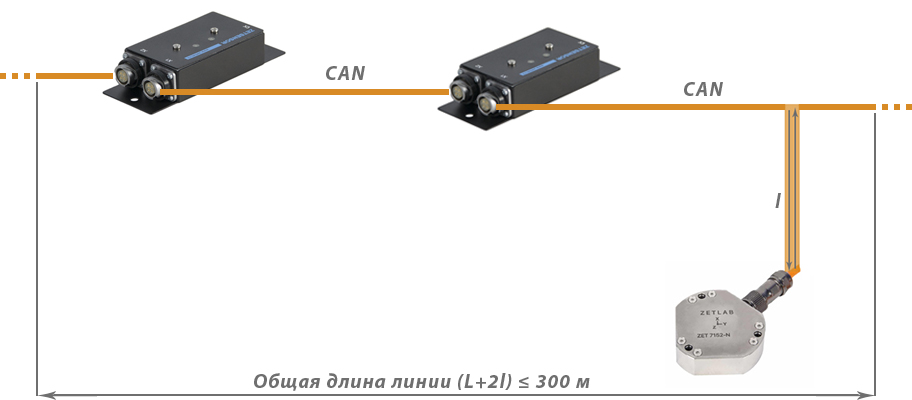

Для правильного расчета кабельной продукции при формировании измерительных линий, необходимо обратить внимание на некоторые особенности передачи данных непосредственно от самого датчика до магистральной линии цифрового интерфейса. В большей части данная особенность касается цифровых датчиков в промышленном исполнении.
В промышленном исполнении датчики выпускаются 2 типов:
Особенности
Для простого и удобного включения в измерительную линию датчиков второго типа рекомендуем использовать ответвители типа ZET 7002-M . Он также позволит осуществлять непрерывный контроль состояния измерительной линии при помощи соответствующей индикации.
