Многоканальный регистратор струнных датчиков ZET 7082-16
Многоканальный регистратор струнных датчиков ZET 7082-16 используется в системах мониторинга инженерных конструкций и в комплекте со струнными датчиками деформации или тензометрами обеспечивают регистрацию измерений относительной деформации конструкций по большому количеству каналов.
- поддержка до 16 измерительных каналов;
- цифровой интерфейс передачи данных RS-485 по протоколу Modbus RTU;
- Возможна организация беспроводных каналов передачи данных LoRaWAN или NB-IoT;
- самодиагностика;
- быстрое и простое крепление.
Многоканальный регистратор струнных датчиков ZET 7082-16 поддерживает подключение как стандартных струнных тензометров (закладных или накладных), так и длинно базовых виброструнных датчиков деформации для контроля трещинообразования.
цена по запросу
Технические характеристики
| Измеряемая физическая величина | частота, температура, деформация, напряженность, давление |
|---|---|
| Типы подключаемых датчиков | струнный датчик |
| Диапазон измерений частоты | от 400 до 6000 Гц |
| Количество подключаемых первичных преобразователей* | до 16 |
| Тип поддерживаемого датчика температуры | NTC 3кОм (YSI 44005, Dale #1C3001-B3, Alpha #13A3001-B3) |
| Частота обновления данных | 1 Гц |
| Частота опроса датчика | 0,1 Гц |
| Интерфейс передачи данных | RS-485 |
| Скорость обмена | 4800, 9600, 14400, 19200, 38400, 57600, 115200 бит/с |
| Контроль четности | 0 — нет контроля, 1 — есть контроль (нечетность, ODD) |
| Протокол обмена | Modbus RTU |
| Эксплуатационные характеристики | — |
| Интерфейс пользователя | OLED, 3 кнопки |
| Сухой контакт | 1 |
| Габаритные размеры | 210×115×351 мм |
| Масса | 0,7 кг |
| Питание устройства | от 9 до 24 В |
| Потребляемая мощность | 1,5 Вт |
| Защита от переполюсовки | есть |
| Температурный диапазон эксплуатации | от -10 до +50 °С |
| Электромагнитная совместимость, ЭМС | — |
| МЭК 61000-4-2 (IEC 61000-4-2), ESD | контакт 4 кВ, воздух 8 кВ |
| МЭК 61000-4-4 (IEC 61000-4-4), EFT | питание 0,5 кВ, сигнал 0,25 кВ |
| МЭК 61000-4-5 (IEC 61000-4-5), Surge | 500 В |
Принцип работы
многоканальных регистраторов струнных датчиков ZET 7082-16
Многоканальный регистратор струнных датчиков (тензометров) ZET 7082-16 обеспечивает подключение до 16 струнных датчиков одного типа, последовательный опрос датчиков через 10 секунд, оцифровку данных и определение частоты колебания струны и сопротивление терморезистора.
Поддерживает подключение большинства типов струнных датчиков различных производителей, таких как: DSYS, SciBIM, RocTest, RST Instruments, GeoKon, SisGeo, ITMSoil, Sungjin Geotec и пр.
Результаты измерений передаются по интерфейсу RS-485 используя протокол Modbus. Комплексно с другими датчиками серии ZETSENSOR образуют измерительные линии для систем мониторинга инженерных конструкций.
Промышленный корпус позволяет закрепить регистратор на стандартной дин-рейке в любом удобном месте.
Передача данных от датчиков ZET 7082-16 может быть организована по средствам беспроводных интерфейсов связи по протоколам LoRaWAN или NB-IoT с использованием устройств сбора и передачи данных УСПД ZET 7000 LoRaWAN или УСПД ZET 7000 NB-IoT соответственно.
Базовая комплектация
многоканальных регистраторов струнных датчиков ZET 7082-16
В базовый комплект поставки регистратора входит:
- многоканальный регистратор струнных датчиков ZET 7082-16;
- панель установочная на DIN-рейку;
- комплект эксплуатационной документации.
Для формирования измерительных линий необходим преобразователь интерфейса. Приобретается отдельно.
Дополнительная комплектация
ZET 7070 преобразователь интерфейса; RS-485 ↔ USB 1.1 Подробнее
EDS-20V-AW струнный тензометр для определения напряжений в бетонных конструкциях, 3000 με Подробнее
ZET 7076 преобразователь интерфейса; RS-485 ↔ Ethernet/Wi-Fi Подробнее

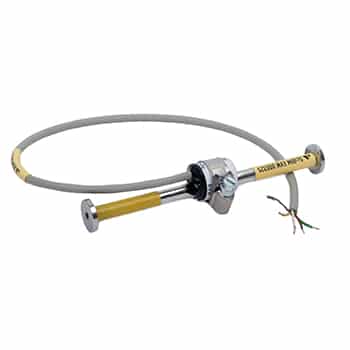

EVW SciBim закладной струнный тензометр для определения напряжений в бетонных конструкциях, от 400 до 1200 Гц Подробнее
