ZET 7000 NB-IoT
- беспроводной канал передачи данных NB-IoT обеспечивает стабильный поток данных;
- поддержка интерфейса RS-485 по протоколу MODBUS RTU;
- возможно подключение 2 датчиков;
- длительный период работы, за счет низкого потребления энергии;
- устойчивость к воде, пыли, температуре и ударам и соответствует стандарту IP65;
- может поставляться во взрывозащищенном исполнении с Ex-маркировкой 0Ex ia IIC T6 Ga X.
Устройство сбора и передачи данных УСПД Modbus RS-485 NB-IoT УСПД ZET 7000 NB-IoT — это устройство сбора и передачи данных, обладающее рядом преимуществ:
Технические характеристики
| Тип связи | LTE Cat NB1 (NB-IoT) |
|---|---|
| Протокол передачи данных | CoAP (UDP), NIDD (Non-IP) |
| Тип SIM-карт | micro-SIM |
| Циклы передачи | от 1 часа до 24 часов |
| Самодиагностика аппаратуры | есть |
| Modbus | — |
| Питание для внешних датчиков | 12 В |
| Максимальный ток | 500 мА |
| Максимальное количество подключаемых датчиков | 2 |
| Режим | RTU |
| Физический интерфейс | RS-485 двухпроводной |
| Скорость передачи данных | 4800, 9600, 14400, 19200, 38400, 57600, 115200 кбит/с |
| Контроль четности | None, Even, Odd |
| Эксплуатационные характеристики | — |
| Мощность, источник питания | 2 батареи (А373/LR20/D) 3,6 В |
| Автономность, в диапазоне температур от +10 до +25 °C | >5 лет, при передаче 4 раза в сутки |
| Габаритные размеры | 130×94×100 мм |
| Масса, не более | 900 г |
| Температурный диапазон эксплуатации | от -30 до +85 °С |
Принцип работы
УСПД ZET 7000 NB-IoT

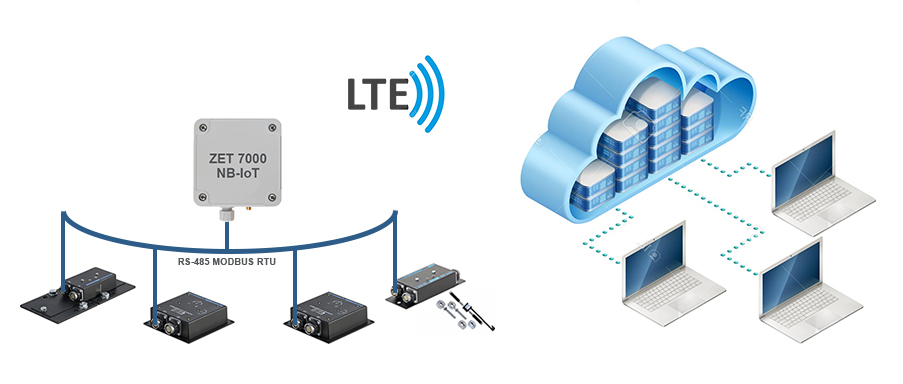

УСПД ZET 7000 NB-IoT предназначен для организации сбора данных с подключенных внешних устройств по протоколу MODBUS RTU RS-485 и передачей их на сервер через NB-IoT сеть.
Передача собранных данных производится по беспроводной сети NB-IoT (Narrow Band Internet of Things — дословно узкополосный интернет вещей).
NB-IoT использует готовые сети LTE (4G) и соответствующие радиочастоты оператора связи.
В отличие от классического LTE, технология NB-IoT ориентирована на интернет вещей и передачу редких и небольших по объему телеметрических данных, поэтому имеет более низкие требования к уровню сигнала и уровню шумов и существенно меньшую скорость передачи, а также возможность перейти в режим низкого потребления.
Использование сети LTE, с одной стороны, дает возможность использовать уже готовую инфраструктуру оператора связи, а с другой, ставит NB-IoT в зависимость от карты покрытия и тарифных планов, предлагаемых оператором связи.
Прикладной протокол, используемый для передачи телеметрии и пользовательских данных по сети NB-IoT, может быть любой. Примеры распространенных протоколов: CoAP, MQTT, MQTT-SN, LWM2M.
УСПД ZET 7000 NB-IoT используется в системах, которые требуют низкоскоростной передачи данных и работы в автоматическом режиме в течение длительного периода времени в отдаленных или труднодоступных местах, например, таких как стационарные системы мониторинга инженерных конструкций (СМИК).
Принцип работы устройств ZET 7000 NB-IoT заключается в считывании данных с внешних устройств по заданному расписанию и последующей передаче данных по сетям сотовых операторов NB-IoT.
Для построения беспроводной сети NB-IoT, помимо устройств сбора и передачи данных, понадобятся следующие компоненты:
- выданная оператором связи SIM-карта с поддержкой NB-IoT и соответствующим тарифом (по одной карте на каждое УСПД). Тариф выбирается исходя из ожидаемого объема передаваемых данных;
- инфраструктура NB-IoT в виде базовых станций, находящихся в области видимости УСПД;
- серверная платформа для сбора и накопления всех поступаемых данных. Это может быть как собственный выделенный сервер, так и облачное решение, в том числе предоставляемое самим оператором связи;
- пользовательское приложение, которое занимается обработкой пользовательских данных, переданных устройством и накопленных сервером. В некоторых случаях может быть развернуто непосредственно на серверной платформе, например, в виде сайта.
УСПД ZET 7000 NB-IoT со вставленной SIM-картой связывается с одной из находящихся в радиусе действия базовых станций и регистрируется в сети NB-IoT. После этого отправленные устройством данные по сети NB-IoT доходят сначала до оператора связи, а затем по сети Интернет на сервер, где они накапливаются и обрабатываются.
Из сервера данные уже могут поступать конечному потребителю, например, управляющей компании, обслуживающей счетчики учета.
Базовая комплектация

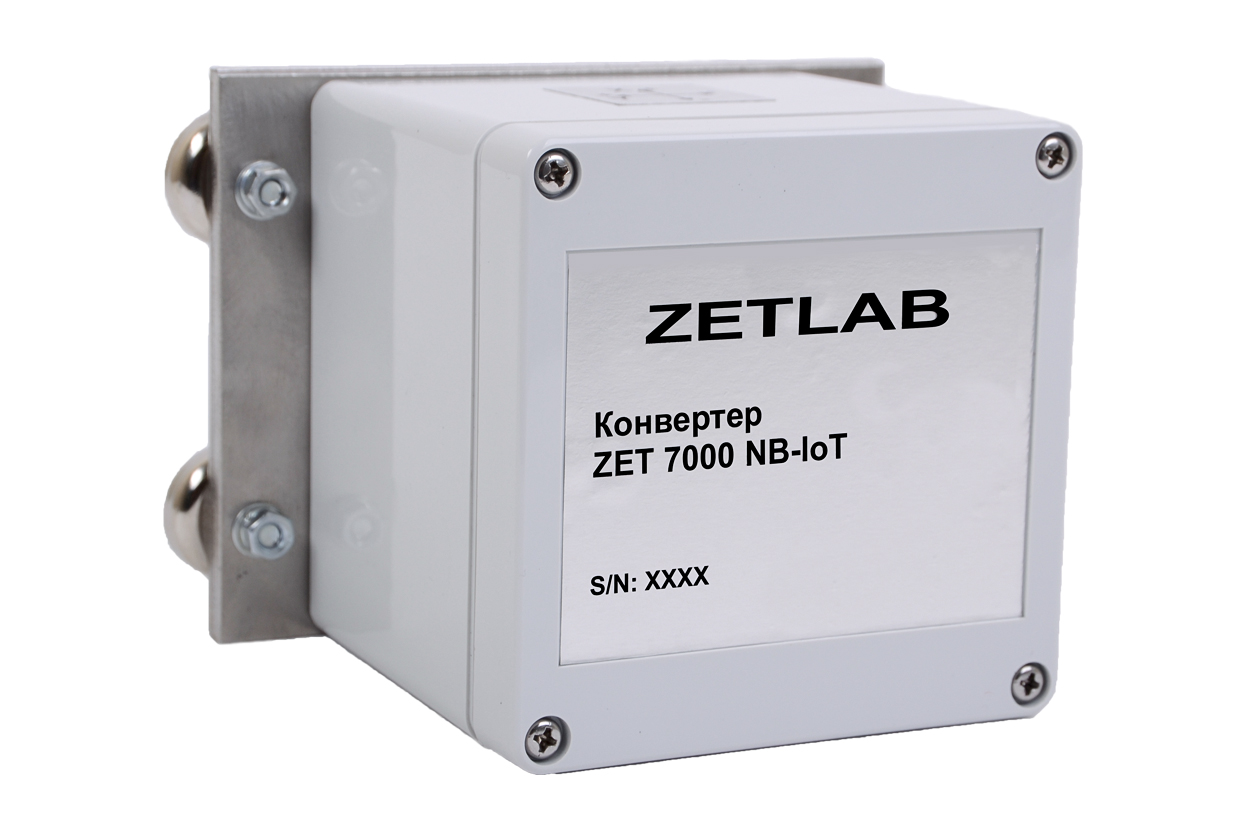

УСПД ZET 7000 NB-IoT
В комплект поставки УСПД ZET 7000 NB-IoT входят:
- устройство сбора и передачи данных ZET 7000 NB-IoT
- преобразователь интерфейса ZET 7070 (один на партию) в комплекте:
кабель USB
блок питания 220В → +24В
программное обеспечение ZETLAB SENSOR - комплект документации
Дополнительная комплектация
ZET 7010 DS цифровой тензодатчик контроль напряженно-деформированного состояния, интерфейс RS‑485 (Modbus RTU) Подробнее
ZET 7052-N цифровой акселерометр; встроенный первичный преобразователь, интерфейс RS-485 Подробнее
ZET 7010 SP цифровой датчик давления грунта с выходом RS-485 (Modbus RTU) Подробнее
ZET 7082-16 многоканальный регистратор струнных датчиков интерфейс RS-485 Подробнее
ZET 7054 цифровой инклинометр; интерфейс RS-485, возможно исполнение с выходом 4-20 мА Подробнее
