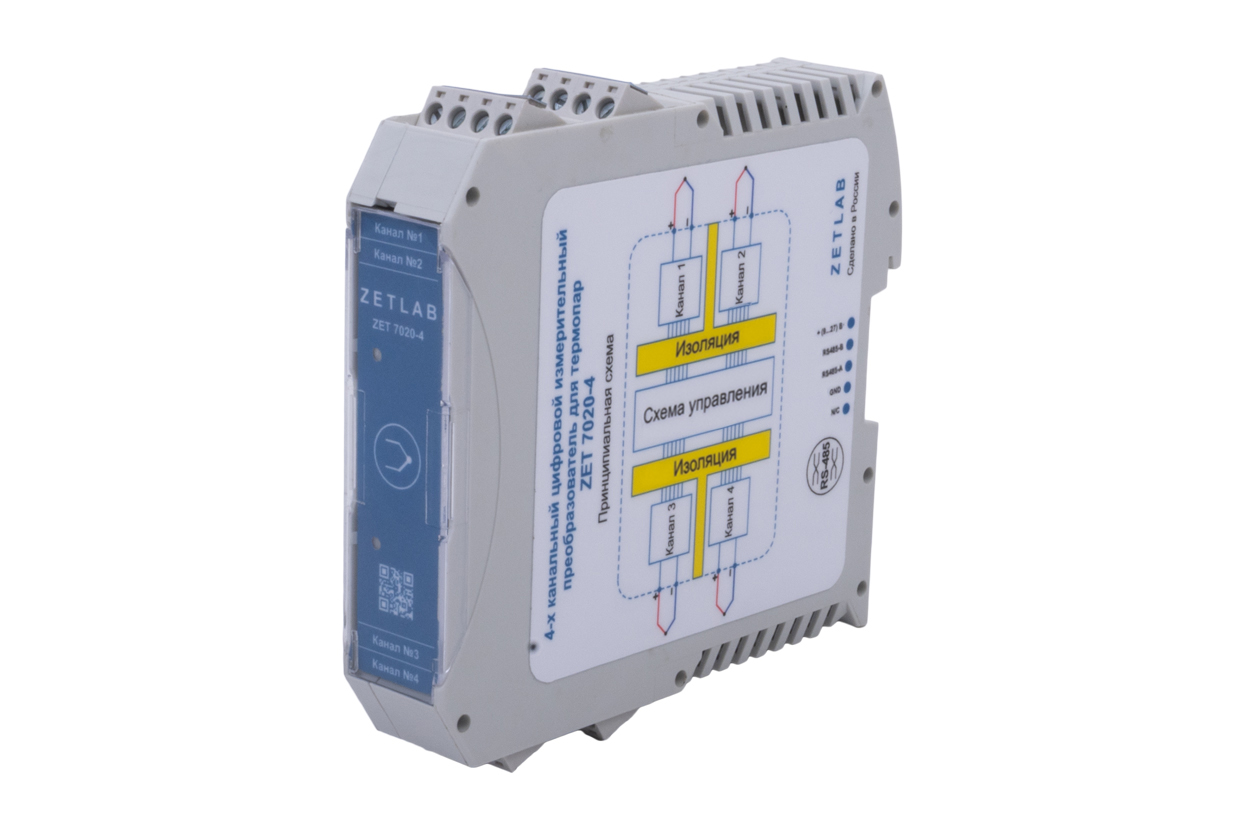

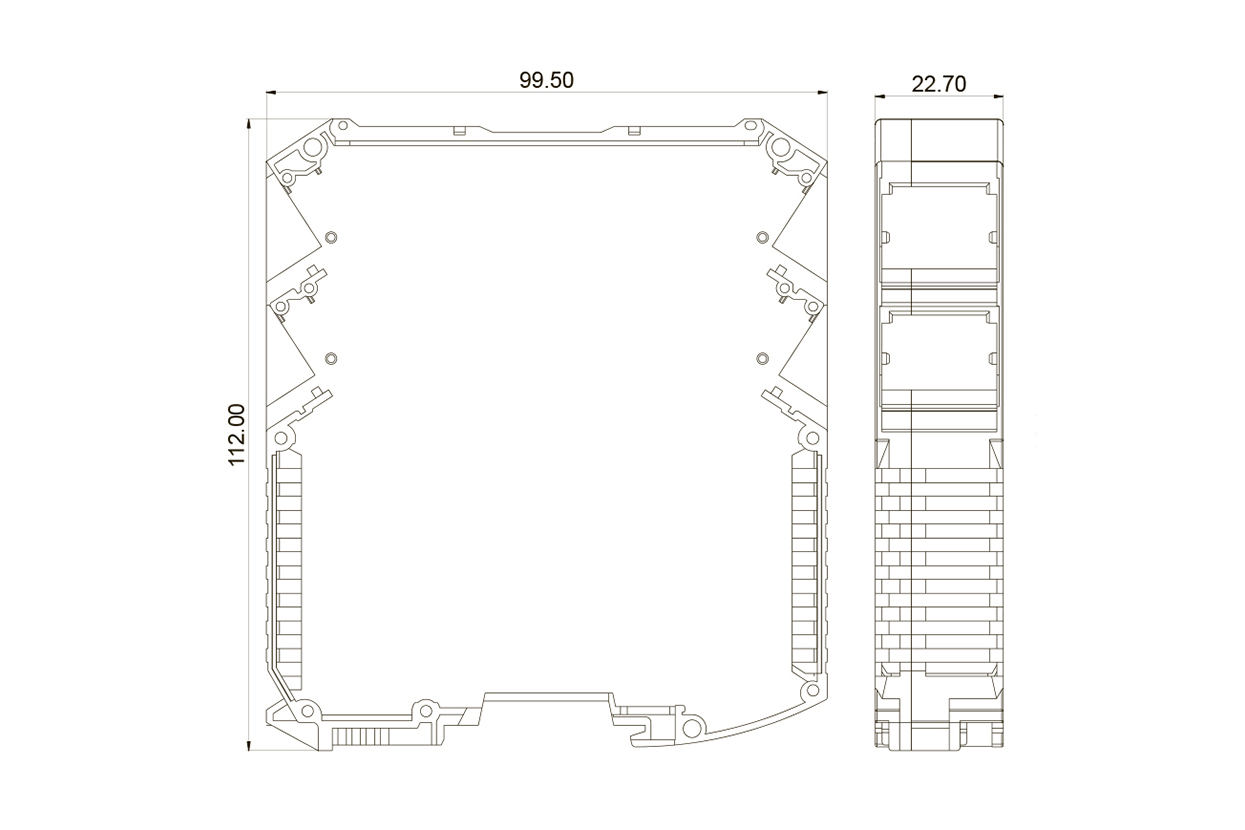

Многоканальный модуль ZET 7020-4
- гальваническая развязка до 500 В
- поддержка изолированных термопар с НСХ по ГОСТ Р 8.585-2001 типов: R, S, B, J, Т, E, K, N, A1, A2, A3, L, M
- интерфейс RS-485 по протоколу Modbus RTU
- удобный монтаж на DIN-рейку
- до 4 измерительных изолированных каналов
Многоканальные модули ZET 7020-4 используются в комплекте с термоэлектрическими преобразователями (термопарами) для измерения температуры жидких, твердых, газообразных и сыпучих сред по большому количеству каналов
Характеристики
| Метрологические характеристики | |
|---|---|
| Измеряемая физическая величина | температура |
| Минимальное измеряемое значение температуры | -250 °С (в зависимости от используемой термопары) |
| Максимальное измеряемое значение температуры | 2500 °С (в зависимости от используемой термопары) |
| Порог чувствительности (минимальное значение, на которое различаются две последовательно измеренные величины) | 0,001 °С |
| Диапазон измерений электрических напряжений от подключаемых первичных преобразователей (ПП) | от -72 до +72 мВ |
| Предел допускаемой основной приведенной погрешности измерений напряжения, не более |
±0,02 % |
| Предел допускаемой дополнительной приведенной погрешности измерений напряжения, вызванной изменением температуры окружающей среды не должен превышать следующих значений на каждые 10 ºC |
± 0,01% |
| Технические характеристики | |
| Количество каналов | 4 |
| Типы подключаемых термопар | R, S, B, J, Т, E, K, N, A1, A2, A3, L, M |
| Частота обновления данных | 1, 10, 100 Гц |
| Компенсатор холодного спая | есть, встроенный |
| Интерфейс передачи данных | RS-485 |
| Скорость обмена данных | 4800, 9600, 14400, 19200, 38400, 57600, 115200 бит/с |
| Контроль четности | 0 - нет четности, 1 - есть контроль (нечетность, ODD) |
| Протокол обмена | Modbus RTU |
| Эксплуатационные характеристики | |
| Питание устройства | от 9 до 24 В |
| Мощность потребления | 2 Вт |
| Защита от переполюсовки | есть |
| Гальваническая развязка | есть |
| Масса, не более | 0,2 кг |
| Температурный диапазон эксплуатации | от -40 до +80 °С |
Подключение к измерительной линии

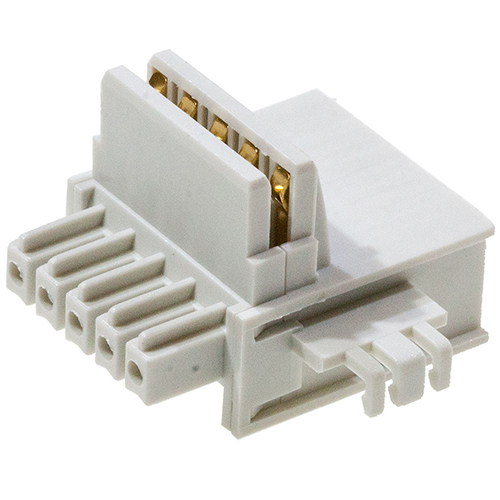

Подключение модуля ZET 7020-4 к измерительной линии осуществляется через специальный шинный соединитель T-BUS.
Модуль ZET 7020-4 имеет 4 группы клемм, соответствующих четырем измерительным каналам устройства – «Канал №1», «Канал №2», «Канал №3», «Канал №4». Каждая группа включает четыре клеммы, предназначенных для подключения первичного преобразователя – термопары.
Контактная группа с маркировкой «RS-485» предназначена для подключения модуля ZET 7020-4 к измерительной линии посредством специального шинного соединителя T-BUS.

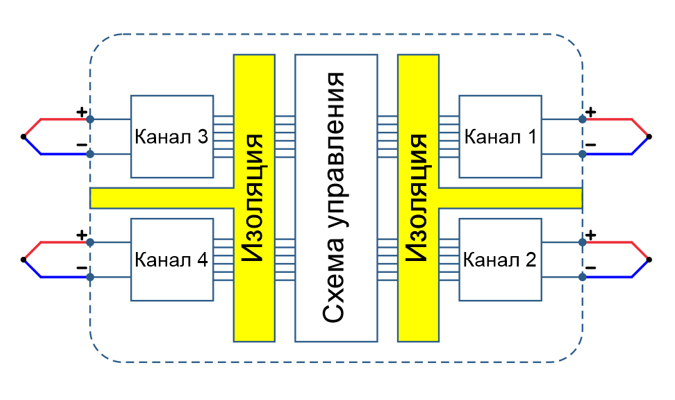

Схема подключения термопары
На боковой поверхности модулей ZET 7020-4 нанесена схема подключения термоэлектрических преобразователей (термопар) к модулю, предназначенная для обеспечения удобства монтажа и коммутации.
Указанная схема содержит информацию о расположении каналов, конструктивной реализации гальванической изоляции, порядке подключения термопар к соответствующим каналам, а также о местоположении системы управления.
Базовая комплектация
многоканальных измерительных модулей ZET 7020-4
В базовый комплект поставки устройства входит:
- многоканальный измерительный модуль ZET 7020-4;
- шинный соединитель T-BUS;
- комплект эксплуатационной документации.
