Цифровой метеодатчик ZET 7023
- Измерение влажности, давления и температуры
- Интерфейс передачи данных RS-485
- Возможна организация беспроводных каналов передачи данных LoRaWAN или NB-IoT
- Полностью готов к работе
Метрологические характеристики
| Измеряемые физические величины | относительная влажность атмосферное давление температура |
|---|---|
| Диапазон измерения относительной влажности | от 0 до 100 % |
| Погрешность измерения относительной влажности, абсолютная | ±3 % в диапазоне 0…80 ±5 % в диапазоне 80…100 |
| Диапазон измерения атмосферного давления | от 50 до 115 кПа |
| Единицы измерения давления | кПа, бар, атм, мм р ст, кгс/см 2 , psi |
| Погрешность измерения атмосферного давления, абсолютная | ±1 кПа |
| Диапазон измерения температуры | от -40 до +85 °С |
| Единицы измерения температуры | °С, °F |
| Погрешность измерения температуры, абсолютная | ±0,4 °С в диапазоне -10…+85 °С, ±1 °С в диапазоне -40…-10 °С |
| Технические характеристики | — |
| Частота обновления данных | 1 Гц |
| Интерфейс передачи данных | RS-485 |
| Скорость обмена | 4800, 9600, 14400, 19200, 38400, 57600, 115200 бит/с |
| Контроль четности | 0 — нет контроля 1 — есть контроль (нечётность, ODD) |
| Протокол обмена | Modbus RTU |
| Эксплуатационные характеристики | — |
| Габаритные размеры | 71×39×17 мм |
| Масса | 35 г |
| Питание устройства | от 9 до 24 В |
| Мощность потребления | 0,2 Вт |
| Защита от переполюсовки | есть |
| Температурный диапазон эксплуатации | от -40 до +85 °С |
| Электромагнитная совместимость, ЭМС | — |
| МЭК 61000-4-2 (IEC 61000-4-2), ESD | контакт 4 кВ, воздух 8 кВ |
| МЭК 61000-4-4 (IEC 61000-4-4), EFT | питание 0,5 кВ, сигнал 0,25 кВ |
| МЭК 61000-4-5 (IEC 61000-4-5), Surge | 500 В |
- Варианты исполнения

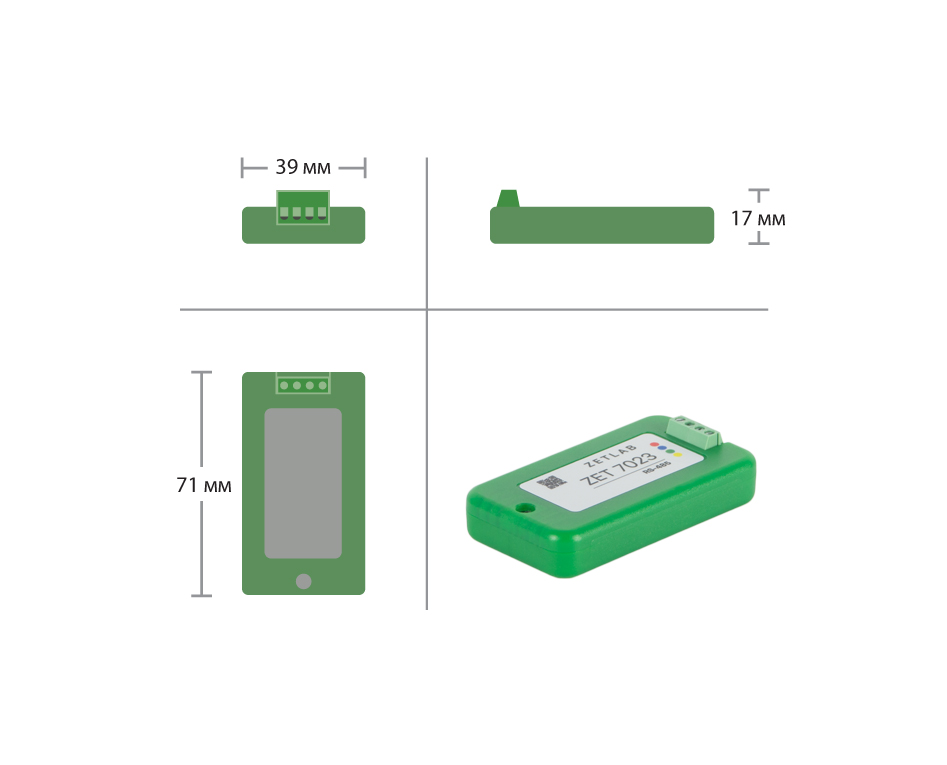

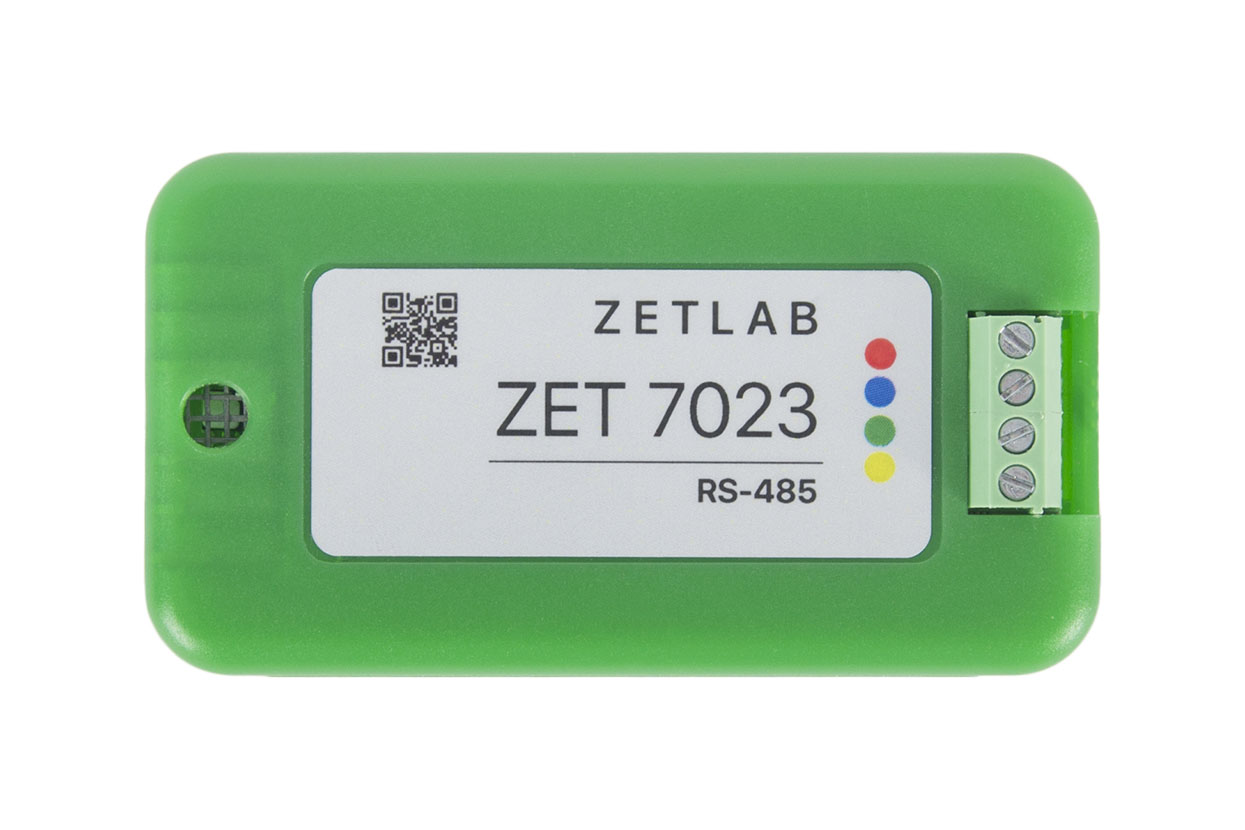

Стандартный: лабораторное исполнение в пластиковом корпусе (зелёного цвета).
OEM: плата без корпуса.
Промышленное*: размещение модуля стандартного исполнения в герметичном корпусе (с прозрачной крышкой).
*Опция
Стандартный: лабораторное исполнение в пластиковом корпусе (зелёного цвета).
OEM: плата без корпуса.
Промышленное*: размещение модуля стандартного исполнения в герметичном корпусе (с прозрачной крышкой).
*Опция
Принцип работы
цифровых метеодатчиков ZET 7023
Метеодатчик ZET 7023 представляет собой измерительный модуль с двумя встроенными сенсорами, один из которых отвечает за измерение относительной влажности и температуры, а другой за измерение атмосферного давления.
Измерительный модуль в составе метеодатчика ZET 7023 осуществляет преобразование сигнала с чувствительных элементов в значения температуры, влажности и давления. Полученные значения передаются по интерфейсу RS-485 и выводятся в указанных пользователем единицах измерения.
Датчики крепятся на объекте измерений, а интерфейсные модули которые обеспечивают передачу информации располагаются в электротехнических шкафах.
Электротехнический шкаф ZETLAB значительно меньше аналогового, а преимуществом модулей ZETSENSOR является легкий монтаж и демонтаж, а так же индикация питания и передача сигнала, что в свою очередь облегчает диагностику системы на объекте.
Результаты измерений
цифровых метеодатчиков ZET 7023

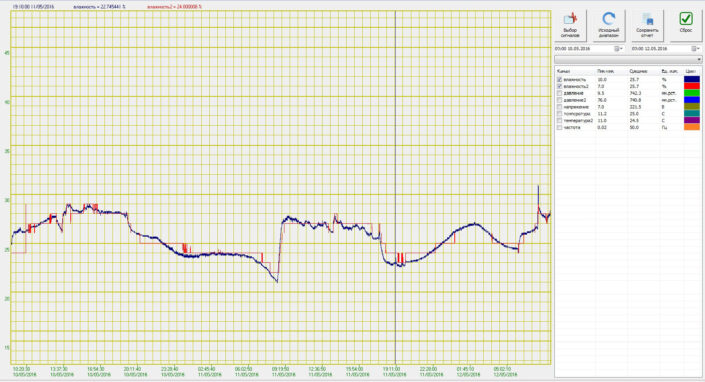

График относительной влажности в офисном помещении. Показания метеодатчика ZET 7023 (влажность2) относительно показаний аналогового датчика (влажность)
График относительной влажности в офисном помещении. Показания метеодатчика ZET 7023 (влажность2) относительно показаний аналогового датчика (влажность)

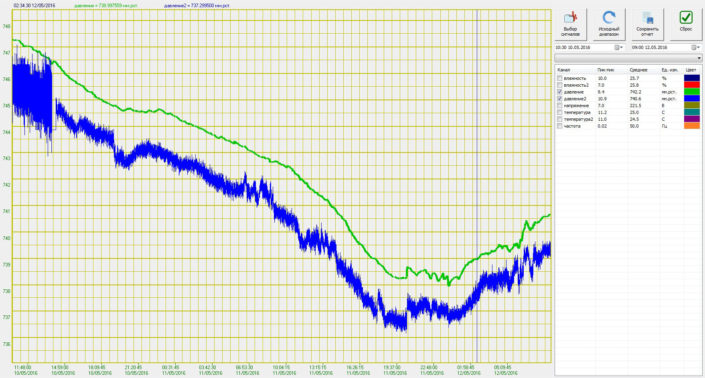

График атмосферного давления в офисном помещении. Показания метеодатчика ZET 7023 (давление2) относительно показаний цифрового датчика давления ZET 7012 (давление)
График атмосферного давления в офисном помещении. Показания метеодатчика ZET 7023 (давление2) относительно показаний цифрового датчика давления ZET 7012 (давление)

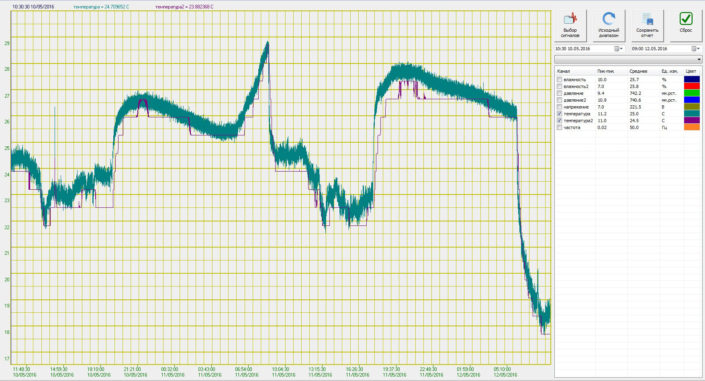

График температуры в офисном помещении. Показания метеодатчика ZET 7023 (температура2) относительно показаний аналогового датчика (температура)

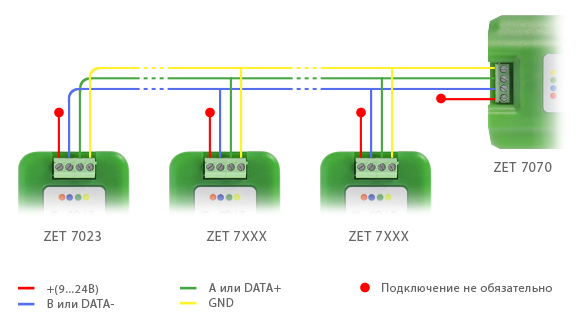

Схемы подключения
цифровых метеодатчиков ZET 7023
Подключение к ПК может осуществляться по USB, Ethernet или Wi-Fi. В комплект поставки преобразователей интерфейсов входит программное обеспечение ZETLAB. Передача данных от датчиков ZET 7010 DS может быть организована по средствам беспроводных интерфейсов связи по протоколам LoRaWAN или NB-IoT с использованием устройств сбора и передачи данных УСПД ZET 7000 LoRaWAN или УСПД ZET 7000 NB-IoT соответственно.
Поскольку обработка сигнала производится в непосредственном месте измерения, это существенно повышает точность измерений, а для передачи данных могут использоваться более дешёвые кабели.
Специализированный калькулятор
Специализированный калькулятор
для расчета требуемого типа кабелей при построении измерительных линий
Способы применения
цифровых метеодатчиков ZET 7023

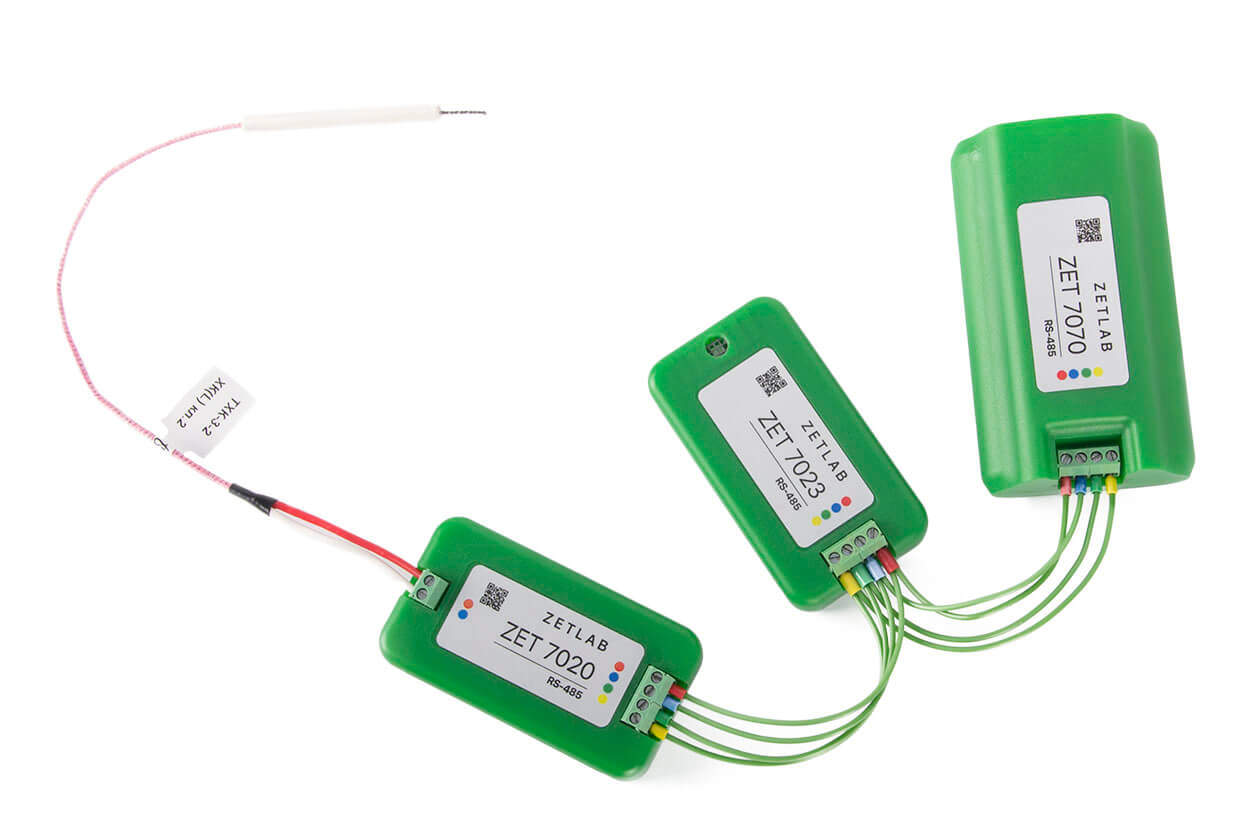

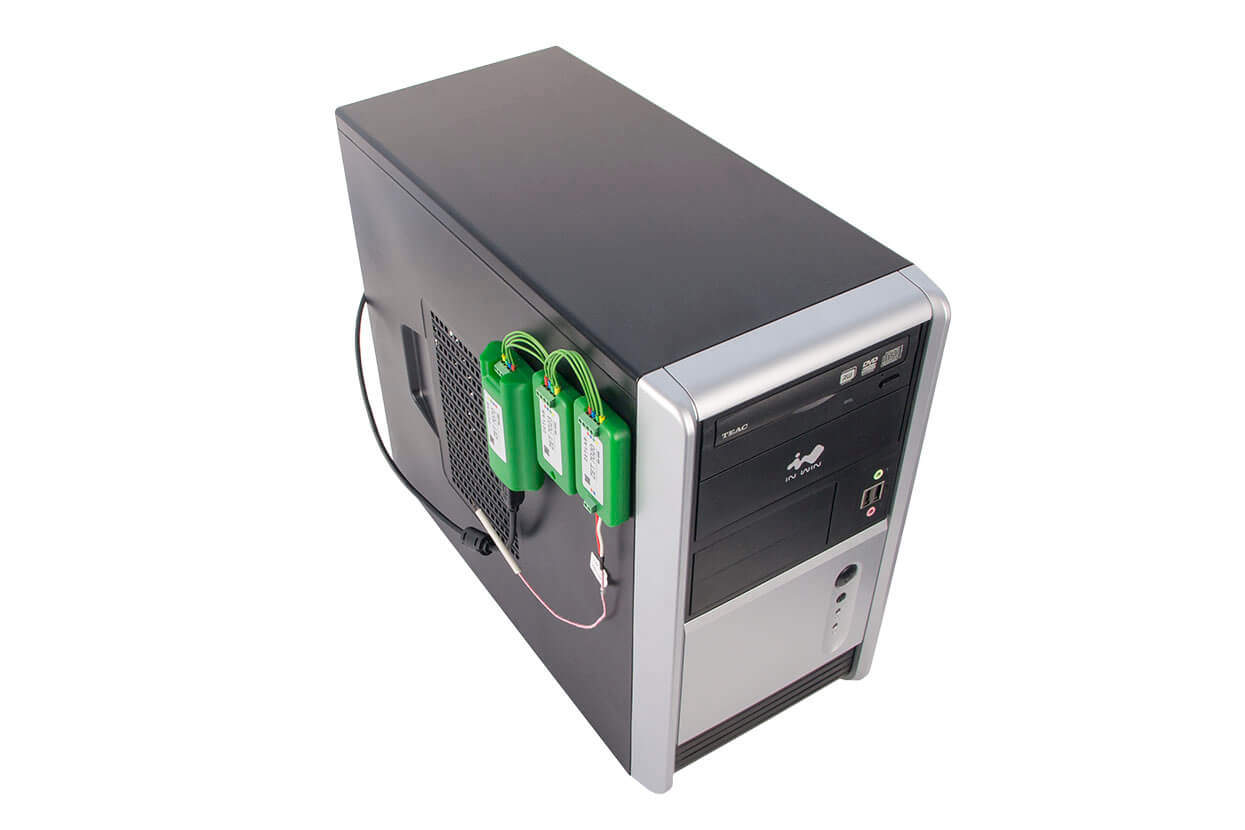

Цифровой метеодатчик ZET 7023 может применяться в комплекте с цифровым датчиком температуры ZET 7020, в случае, если диапазон измеряемой температуры метеодатчика не удовлетворяет заданным условиям.
Система автоматизации жилого здания
использование цифровых тензодатчиков ZET 7023 в системе
Система автоматизации жилого здания «Умный дом» все чаще встречается в частных квартирах и офисных помещениях. Она представляет собой комплекс, который контролирует и регулирует оборудование, находящееся в здании. Датчики для системы умный дом ведут протокол MODBUSRTU (RS 485) посредством специальных компонентов. Основными функциями этих компонентов являются обеспечение бесперебойной работы и включение/выключение любых устройств, которые подключены к системе автоматизации дома. Автоматизация инженерных систем зданий позволяет решать важные задачи без вмешательства человека.
Базовая комплектация
цифровых метеодатчиков ZET 7023
В базовый комплект поставки цифровых метеодатчиков ZET 7023 входит:
- цифровой метеодатчик ZET 7023;
- панель установочная на DIN рейку для пластиковых модулей 71×39 мм;
- комплект эксплуатационной документации.
Необходимое оборудование для измерений
поставляемое по дополнительному запросу
ZET 7070 преобразователь интерфейса

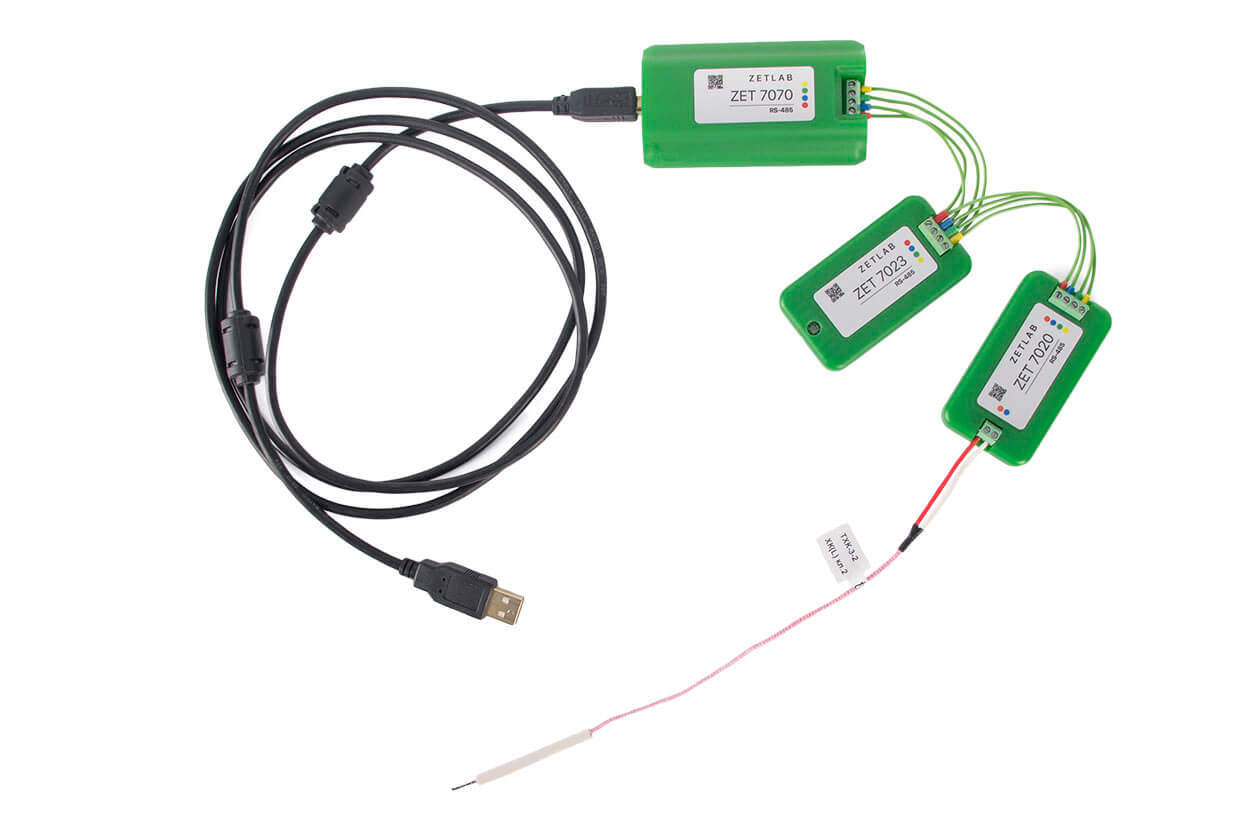

Подключение по USB

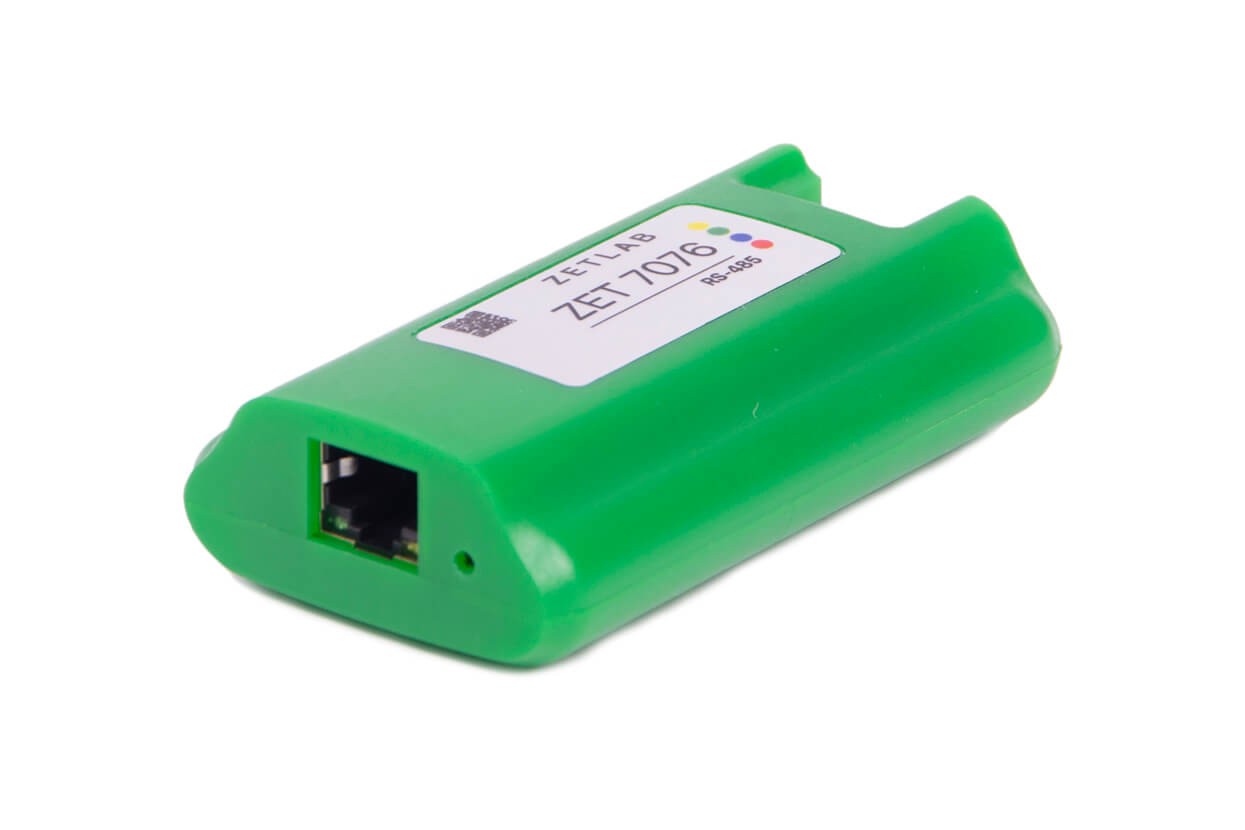

ZET 7076 преобразователь интерфейса
Подключение по Ethernet
