Базовый комплект СМИК

Базовый комплект СМИК — полноценная система мониторинга инженерных конструкций в компактном исполнении для оперативного определения технических параметров построек.

В состав комплекта входит базовый набор цифровых датчиков, устанавливаемых на контролируемые элементы конструкции и преобразователь интерфейса в промышленном герметичном корпусе для передачи данных на монитор оператора:

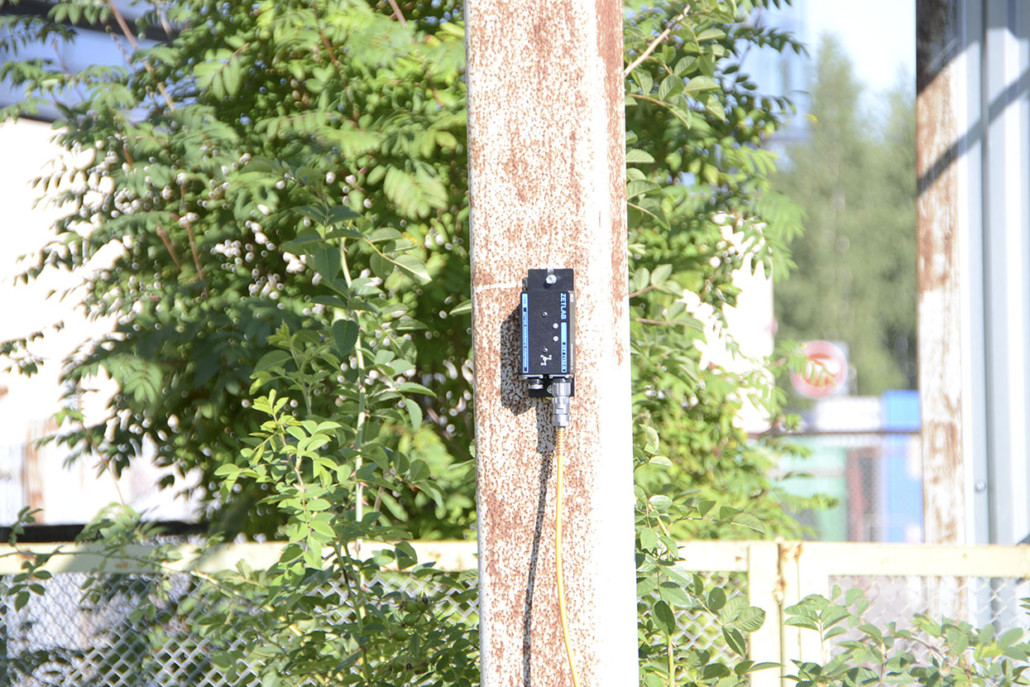

• цифровой трёхкомпонентный акселерометр ZET 7152-N;

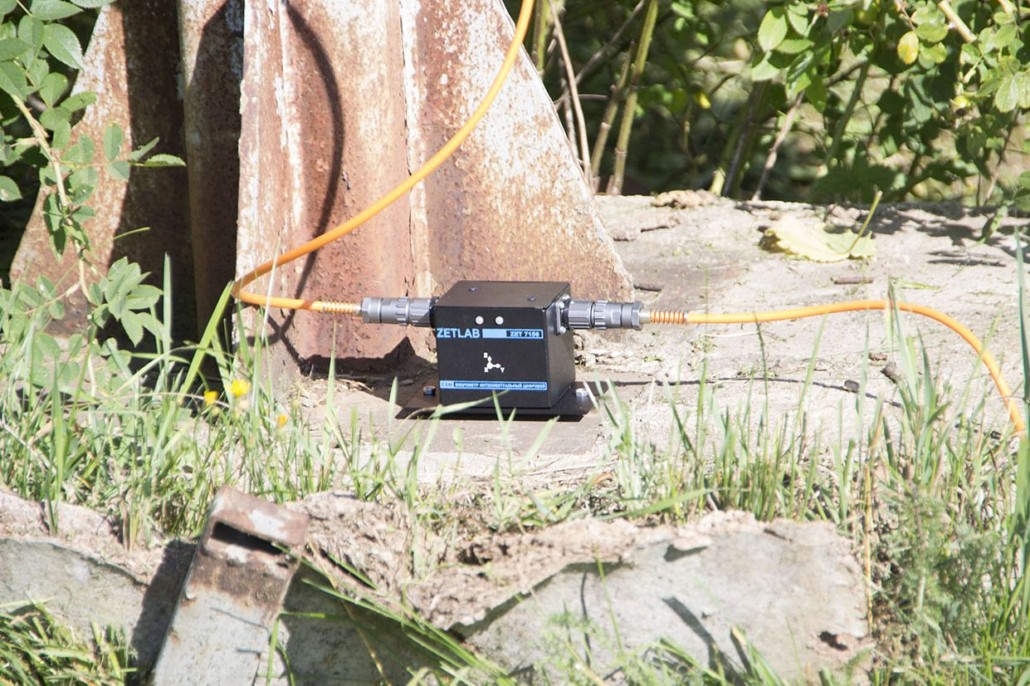

• цифровой трёхкомпонентный сейсмометр ZET 7156;
• цифровой тензодатчик ZET 7110-DS;
• цифровой инклинометр ZET 7154;
• преобразователь интерфейса ZET 7176;
• герметичный корпус для преобразователя интерфейса.

Для обработки регистрируемой информации и визуализации полученных результатов необходим компьютер (ноутбук) с предустановленным программным обеспечением ZETLAB.
Типы и количество датчиков могут выбираться пользователем в зависимости от требуемых нужд.

цена по запросу

с комплектом СМИК

Порядок работы — аналогичный распределённой системе мониторинга инженерных конструкций:

• Определить необходимые контролируемые параметры, после чего выбрать цифровые датчики, обеспечивающие контроль по заданным требованиям.
• Определить наиболее выгодные места установки цифровых датчиков и блока регистрации. При выборе мест установки в первую очередь следует учитывать возможность прокладки соединительного кабеля к цифровому датчику.

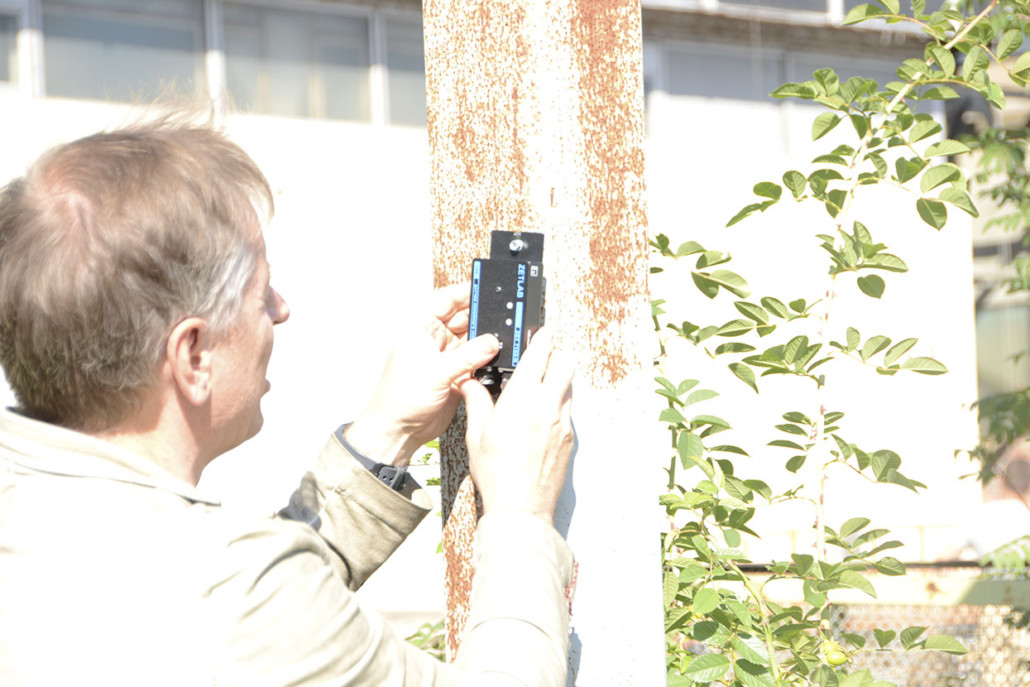

• Произвести установку оборудования на объекте в соответствии с требованиями эксплуатационной документации.
• Произвести настройку, конфигурирование цифровых устройств в составе системы мониторинга и отображение контролируемых параметров на мониторе оператора.

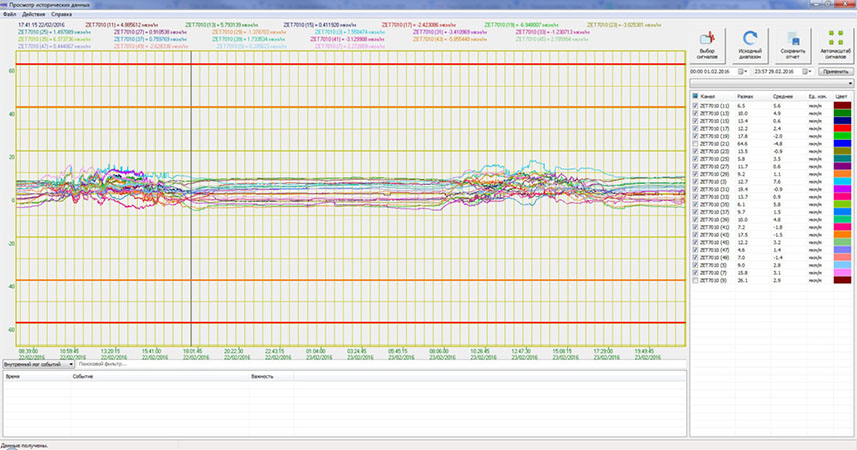

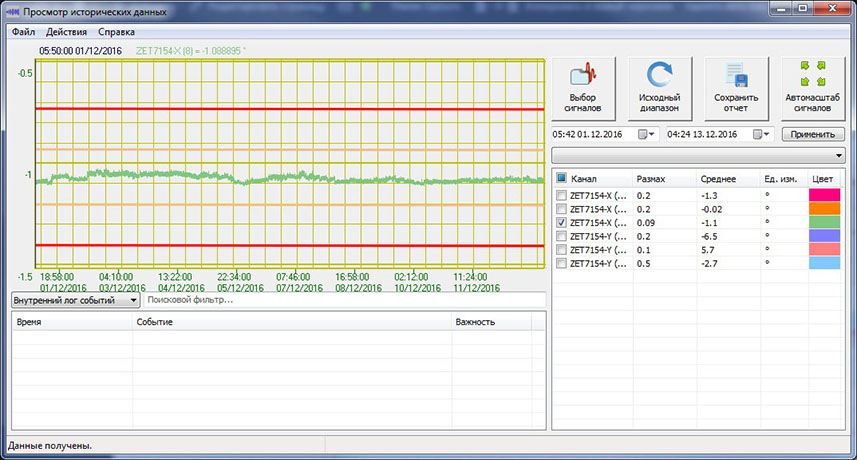

Программное обеспечение ZETLAB позволяет отображать контролируемые параметры в доступном и удобном виде для принятия решения о необходимости проведения соответструющих работ по устранению дефектов с целью повышения безопасности использования сооружения.

Базовый комплект СМИК оптимально подходит для оценки степени физического состояния небольших сооружений.

Для большепролётных зданий, крупных промышленных объектов, а также для увеличения избыточности и точности полученных результатов рекомендуется выбирать большее количество контролируемых точек для мониторинга несущей способности конструкций.

Подробная информация о выборе, размещении оборудования о проектирования измерительных линий для распределённых систем монитоинга приведена на странице Система мониторинга инженерных конструкций СМИК.

базового комплекта СМИК

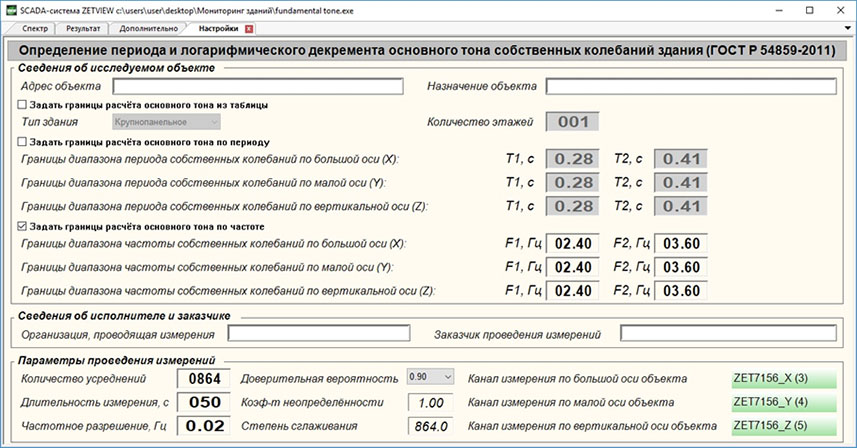

В рамках тестирования минимального набора для СМИК, был собран комплект по отслеживанию собственной частоты затухания и логарифмического декремента на базе цифрового сейсмометра.

Полный состав оборудования, входящего в комплект:

• Измерительная часть: цифровой короткопериодный сейсмометр ZET 7156 VER.1
• Интерфейсная часть: преобразователь интерфейса ZET 7176 и модуль для передачи данных по сети GSM ZET 7177, укомплектованные в специализированный герметичный корпус.

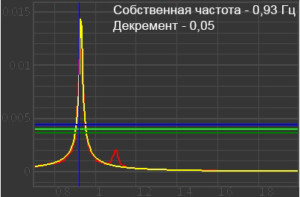

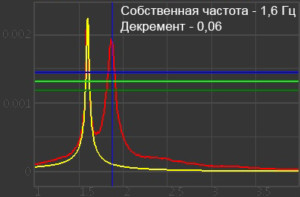

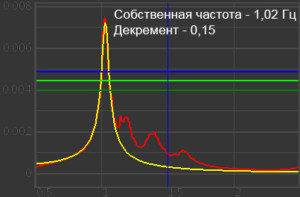

Мониторинг проводился в типовых жилых домах. Ниже представлены результаты определения собстенных частот колебаний зданий и логарифмических декрементов по одной из измерительных осей.

Типовая серия панельных домов, спроектированная в конце 1970-х годов МНИИТЭП и производящаяся на ДСК-1 с 1978 года. Является самой массовой типовой серией жилых домов в Москве.

Количество этажей — 17.

Одна из панельно-блочных типовых серий жилых домов, также разработанная проектным институтом МНИИТЭП. Годы строительства с 1982 года по 1993. Широко распространена в Москве.

Количество этажей — 22.

Наиболее популярная технология строительства на данный момент. Первое десятилетие XXI века монолитное строительство практически вытеснило с рынка кирпичное, крупноблочное и даже крупнопанельное.

Количество этажей — 14.

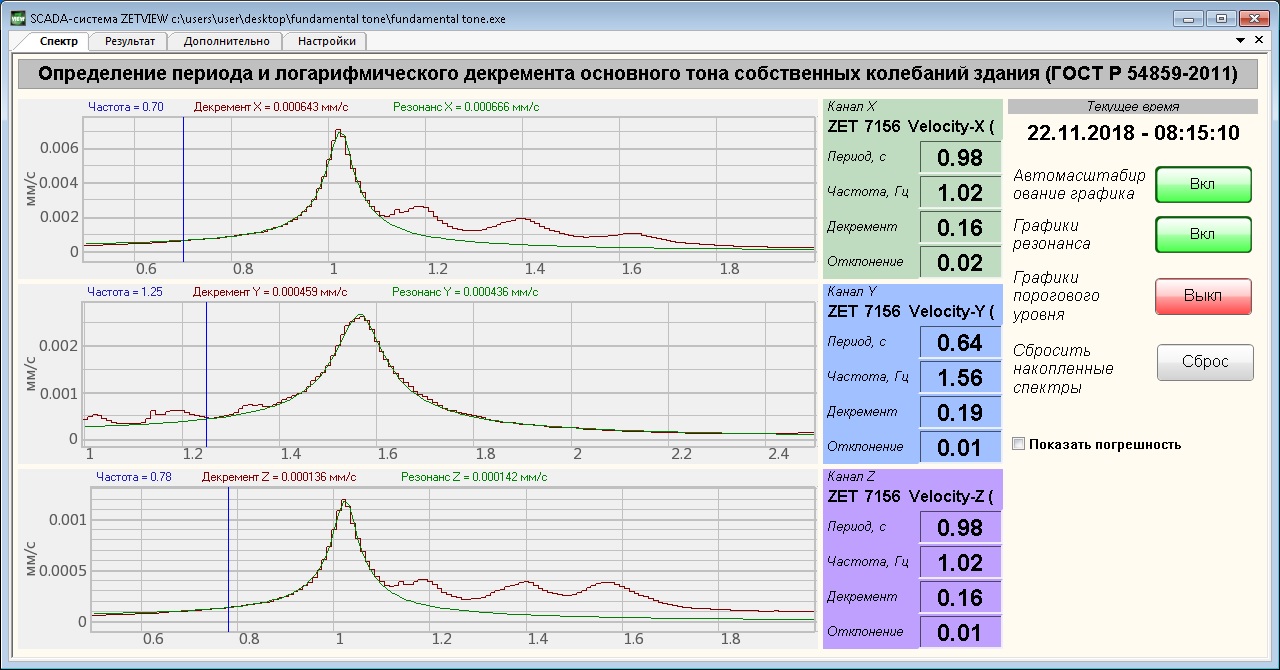

Результаты работы базового комплекта СМИК для мониторинга и частоты собственных колебаний и логарифмического декремента при помощи программно-аппаратного комплекса ZETLAB в режиме реального времени, вы можете увидеть на примере мониторинга 28-ми этажного Бизнес-центра в г. Зеленограде.
